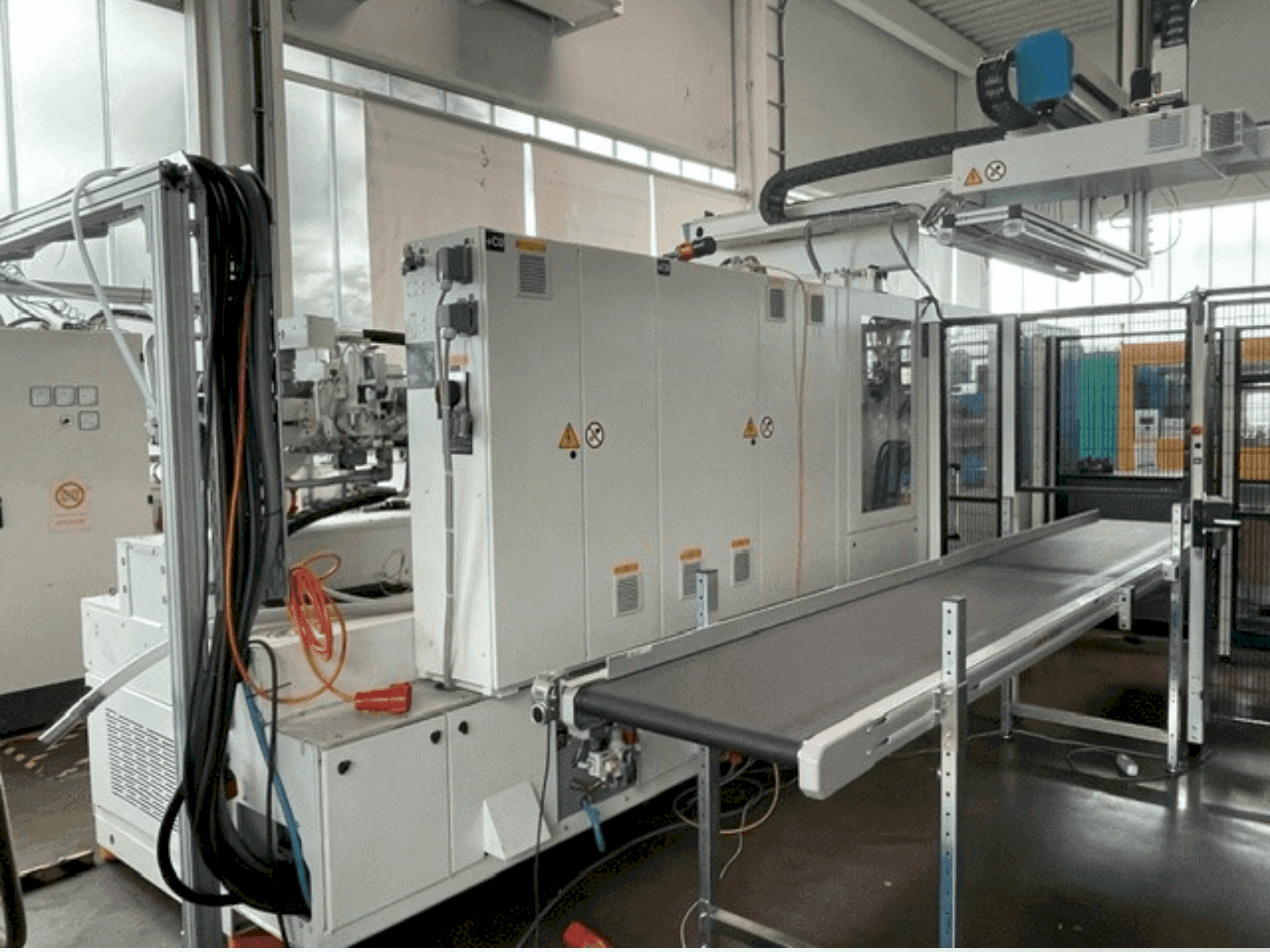

Krauss Maffei - 300-1400 CX MC6DE-OTH-KRA-2020-00001

Další vybavení

• Hmotnost: 19 300 kg

• Oscilační držáky pro montáž na stroje

• Podpěra pro upínací jednotku na základně (pro vysoké hmotnosti, např. velké nástroje nebo soustružnická zařízení)

Upínací a vstřikovací jednotka

• Chromované vázací tyče

• Upínací a vstřikovací jednotka s vnitřní filtrací oleje v obtokovém toku

• Ruční vyhazovací spojovací systém:

  • Spojovací prvky na straně stroje a na straně nástroje

  • 3 závitové adaptéry pro vyhazovací čepy dodané zákazníkem.

  • Hákový klíč

  • Kompenzuje minimální posun osy mezi strojem a vyhazovačem formy.

  • "Zadní" koncová poloha vyhazovače a desky vyhazovače formy sledovaná v sérii

Rozšíření desky formy

• KM 65 / 80 CX: 50 mm

• KM 110 / 130 CX: 60 mm

• KM 160 CX: (není uvedeno)

• KM 200 CX: 70 mm

• KM 250 / 300 CX: 300 250: 80 mm

• KM 350 CX: 90 mm

• KM 420 CX: 90 MM 100 mm

• Poznámka: Poloha ovlivňuje mechanické rozhraní podle EUROMAP 18 pro manipulační zařízení na FWAP (s mezipláštěm do KM 420 CX).

Hydraulické a pneumatické systémy

• Hydraulický šroubový zámek proti otáčení

• Hydraulický pohon šroubu se standardní rychlostí

• Pneumatické a hydraulické kaskádové ventily pro jehlový ventil s horkým (studeným) kanálem:

  • Hydraulické: 2 × 4/3cestné ventily se 2 cívkami elektromagnetu, připojovací šroubení velikosti 12 S (24° kužel DIN EN ISO 8434-1)

  • Pneumatické: 2 × 5/2cestné ventily se 2 elektromagnetickými cívkami, připojení pomocí hadicové spojky FWAP BGS

  • Kaskádové ovládání volitelné na obrazovce pro pneumatický nebo hydraulický provoz.

Servisní jednotka stlačeného vzduchu

• Kombinace servisní jednotky pro přípravu stlačeného vzduchu:

  • Ruční uzavírací ventil s přetlakem

  • Ruční ventil pro nastavení tlaku s manometrem a vzduchovým filtrem

  • Tlakový spínač pro elektrické monitorování

  • Elektrický uzavírací ventil s přetlakem

Ovládání trysek a ejektorové komory

• Systémy ovládání a monitorování trysek a ejektorových komor:

  • Řízení pro otevírání/uzavírání trysek nástrojů na základě vzdálenosti nebo času

  • Trysky nástroje se mohou během vstřikování a udržování tlaku dvakrát otevřít/zavřít.

  • Časově zpožděné uzavření po udržovacím tlaku

  • Monitorování alespoň jedné otevřené nástrojové trysky

  • Ruční ovládání v režimu nastavení

  • Kryt trysek lze otevřít proti obsluze

  • Ochranná dvířka vyhazovací komory lze otevřít na straně obsluhy
