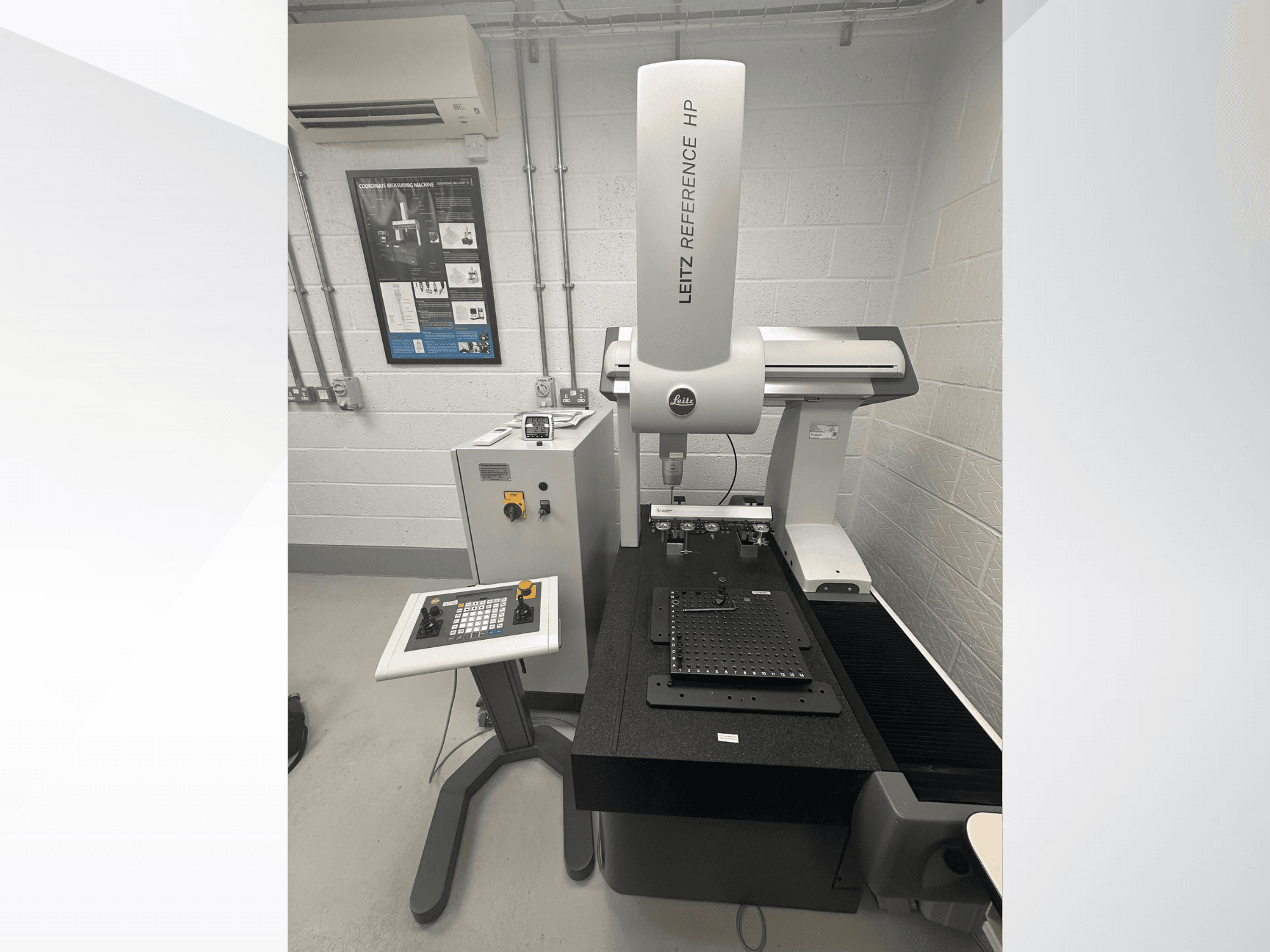

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Prohlídka: Možná po domluvě; stroj lze vidět v provozu

• Incoterm/Odebrání: EXW Technické specifikace

• Přesnost (MPE-E): 0,70 + L/400 µm

• Chyba snímání (MPE-P): 0,80 µm

• Stůl: žulový stůl

• Systém sondy: Hexagon LSP-X3

• Upevnění hrotu: HP-S-X3

• Vyměňovač hrotů: 5-portový stojan na výměnu hrotů Hexagon

• Porty pro výměnu: HR-X3-P

• Řídicí jednotka: Řídicí jednotka Leitz ve volně stojící skříni

• Ovládání obsluhou: panel Leitz s dvojitým joystickem a nouzovým zastavením Historie stroje / servis

• Srpen 2020: Stroj a příslušenství dodány jako nové společností Hexagon Metrology

• Září 2020: Softwarový balík dodán společností Hexagon

• Únor 2021: Zakoupeno 6 dalších stupňovitých hrotů M2

• duben 2021: Instalace a uvedení do provozu v Andoveru technikem společnosti Hexagon (zpráva o instalaci/servisu č. 15320)

• Poslední kalibrace: 16. května 2023 společností Hexagon Metrology

  • Norma: ISO 10360-2:2001

  • Certifikát: CAA/REF769/543/16052023

  • Výsledek: Kalibrace splnila specifikaci zákazníka

  • Certifikát k dispozici na vyžádání

  • Platnost kalibrace: do 24. května 2024

Doplňkové vybavení

• QUINDOS verze 2023

• Balíček I++ Simulator + QUINDOS

• Další model CMM

• Správce licencí pro balíček doplňků

• Převod softwarové licence: podléhá potvrzení ze strany společnosti Hexagon Periferní zařízení a upínací přípravky

• Pracovní stanice HP s 2 monitory

• Kinematické upínací zařízení:

  • Univerzální kinematická základna Swift-Fix (1)

  • Kinematické desky Swift-Fix 300 × 300 × 16 mm (2)

• Keramická referenční koule Ø 30 mm (1) Snímače, držáky, adaptéry a výměnné příslušenství

• Porty měniče HR-X3-P (5)

• Sada hrotů

• Speciální držáky hrotů (3)

• Držák 8 × M5 + 8 × Ø2 mm (1)

• Adaptér hrotů M5/M2 (1)

• 5-pozicový držák hrotů M2 (1)

• Stupňovité hroty M2: 4 + 6

• Sondy M2 R1 (1)

• Speciální rubínové hroty Ø0,3 mm (8)

• Speciální hrot z rubínu/karbidu Ø 1 mm (1)

• Snímač Si3N4 Ø 1,5 mm (1)

• rubínový hrot Ø3 × 35 mm (1)

• rubínový hrot Ø 3 × 50 mm (1)

• Rubínový hrot Ø5 × 60 mm (1)

• Titanové prodloužení (1)

• Rotační spojka (1)

• Nastavitelné kostky (2)

• Kostka M5 (1)
