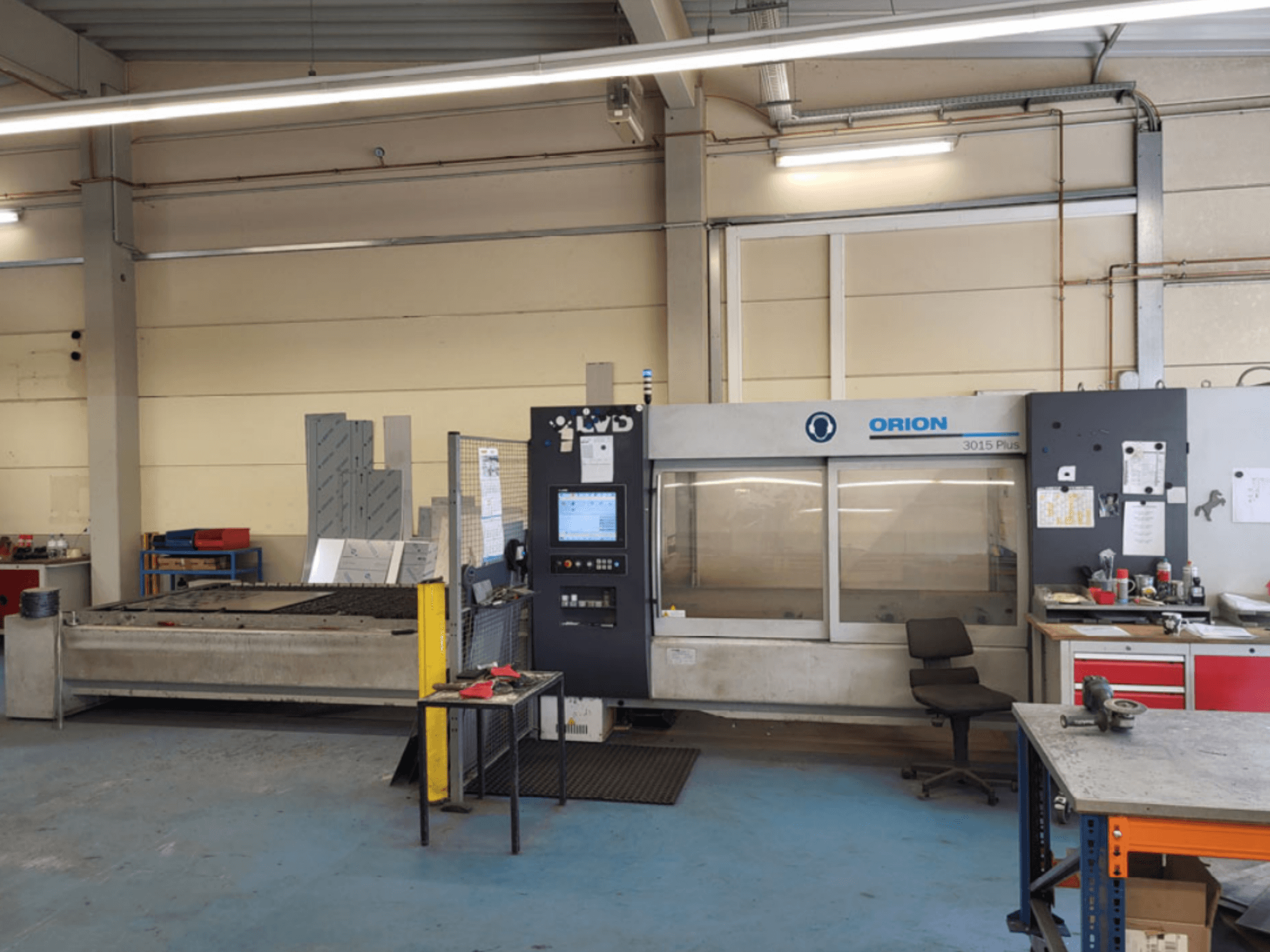

LVD - Orion 3015 PlusDE-CUT-LVD-2014-00002

• Maximální rozměr archu: 3000 × 1500 mm

• Maximální hmotnost plechu: 570 kg

• Max. rychlost polohování:

  • X/Y osy: max: 100 m/min

  • Osa Z: 15 m/min

• Opakovatelnost: ±0,025 mm

• Přesnost polohování: ±0,05 mm/m

• Laser:

  • Typ: Laser: 1: Fanuc HF-excitovaný CO₂ Laser: Fanuc HF-excitovaný CO₂

  • Výkon: 2500 W (±2 %)

  • Rozsah výkonu: 2,5 mm: 100-2500 W

  • Stabilita výkonu: ±1 %

  • Vlnová délka: 10,6 µm

  • Impulsní frekvence: 5 Hz-33 kHz

  • Spotřeba laserového plynu: 10 l/h

  • Chlazení: Chlazení: uzavřený vodní systém

• Výkon řezání materiálu (2500 W):

  • Ocel: 16 mm

  • Nerezová ocel (N₂): 10 mm

  • Hliník: 6 mm

Další vybavení

• Automatický systém nakládání/vykládání:

  • Maximální rozměr plechu: 3050 × 1525 × 12 mm

  • Maximální hmotnost stohu: 2500 kg

  • Maximální výška stohu: 100 mm

  • Plocha (včetně automatického nakladače): 8900 × 6600 × 3700 mm

• Kompaktní věž:

  • Maximální rozměr plechu: 3050 × 1525 × 16 mm (nebo 2550 × 1525 × 20 mm)

  • Minimální velikost archu: 1000 × 1000 mm

  • Maximální hmotnost palety: 3000 kg

  • Maximální výška palety: 240 mm (včetně palety)

  • Půdorysná plocha: 8850 × 7200 mm

  • Možnosti výšky věže:

    • 4 palety: 4100 mm

    • 6 palet: 4100 mm 4940 mm

    • 10 palet: 6620 mm

Poznámka: "Min. rozměr archu: 1000 × 1000 m" ve zdroji je zřejmě překlep; zde je uveden v mm.
