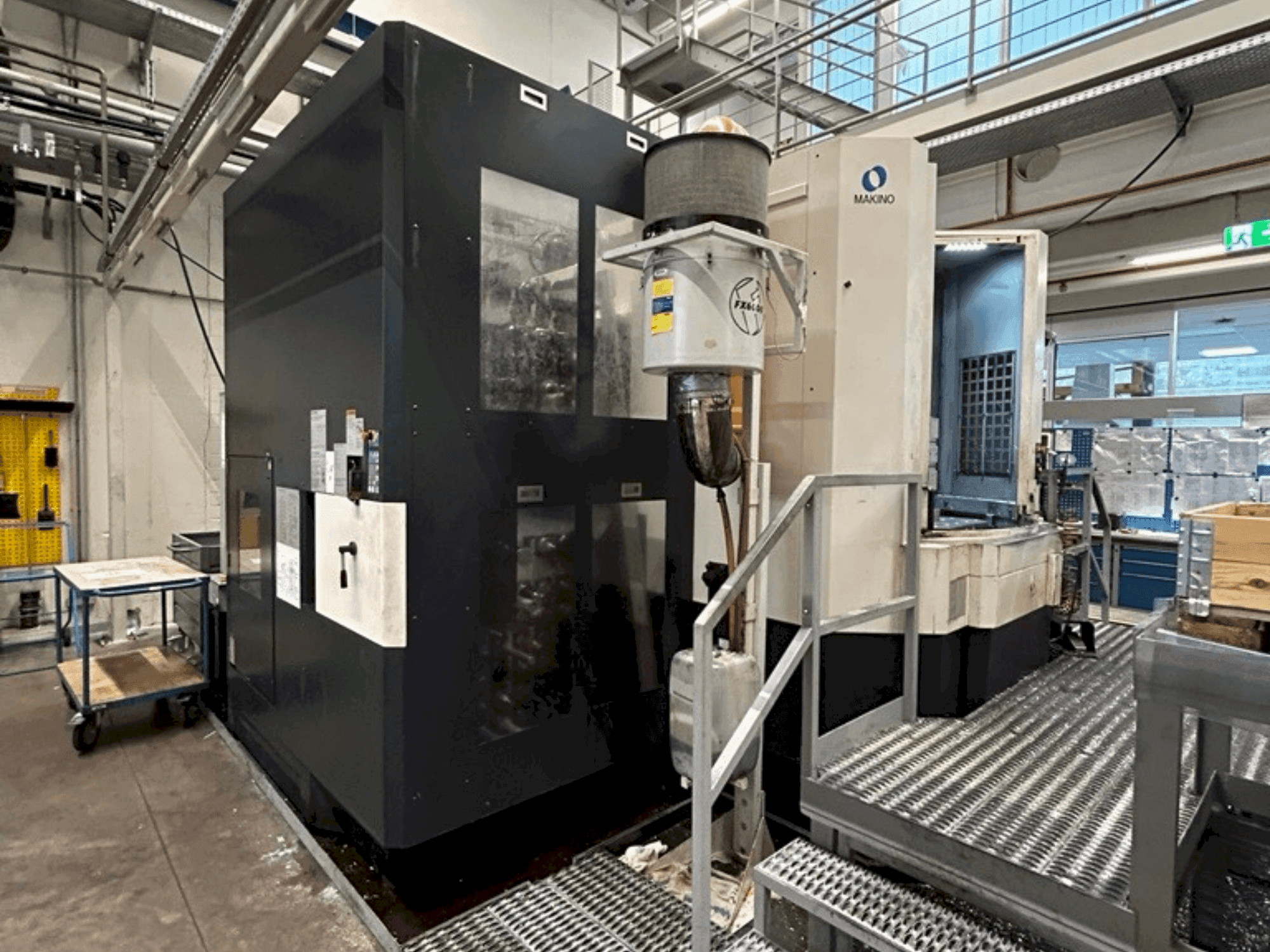

Makino - a81DE-MIL-MAK-2011-00001

Osa B (paletový stůl): 360° nepřetržitě

Vzdálenost od středu palety

• ke středu vřetena: 80-880 mm

• K čáře rozvoru vřetena: 50-1070 mm

Paleta

• Velikost: 630 × 630 mm

• Povrch: 24 × M16 závitových otvorů (volitelně: 22 mm T-drážky*)

• Výška k povrchu palety: 1,5 mm: 1300 mm

• Max. zatížení palety: 1200 kg (volitelně: 1320 kg*).

Nosnost obrobku: 1,5 kg Max. Ø1000 × 1300 mm (průměr × výška)

Indexování

• Úhlová jednotka pro indexování: 1° (360 poloh)

• Doba indexování (90°/180°): 1,9/2,7 s (volitelně: 1,6/2,3 s*)

Vřeteno

• Krouticí moment (25 % ED/kontinuální): 488/304 Nm

• Doba zrychlení na 10 000 ot/min: 3,8/1,4 s

• Mazání/chlazení: Olej-vzduch / plášť

Rychlost posuvu

• Rychlý: 50 000 mm/min

• Řezání: 50 000 mm/min

Automatická výměna nástrojů (ATC)

• Kapacita zásobníku nástrojů: 40 nebo 60 nástrojů

• Max. moment nástroje: 45 Nm (pouze se zásobníky 97/137/186/242/300 nástrojů)

• Doba výměny nástroje (nástroj na nástroj / tříska na třísku, MAS): 1.7 / 4.2 s

Opěrné body: 3

Zásobník nástrojů se 137 drážkami.

Max. naklápěcí moment 45 Nm
