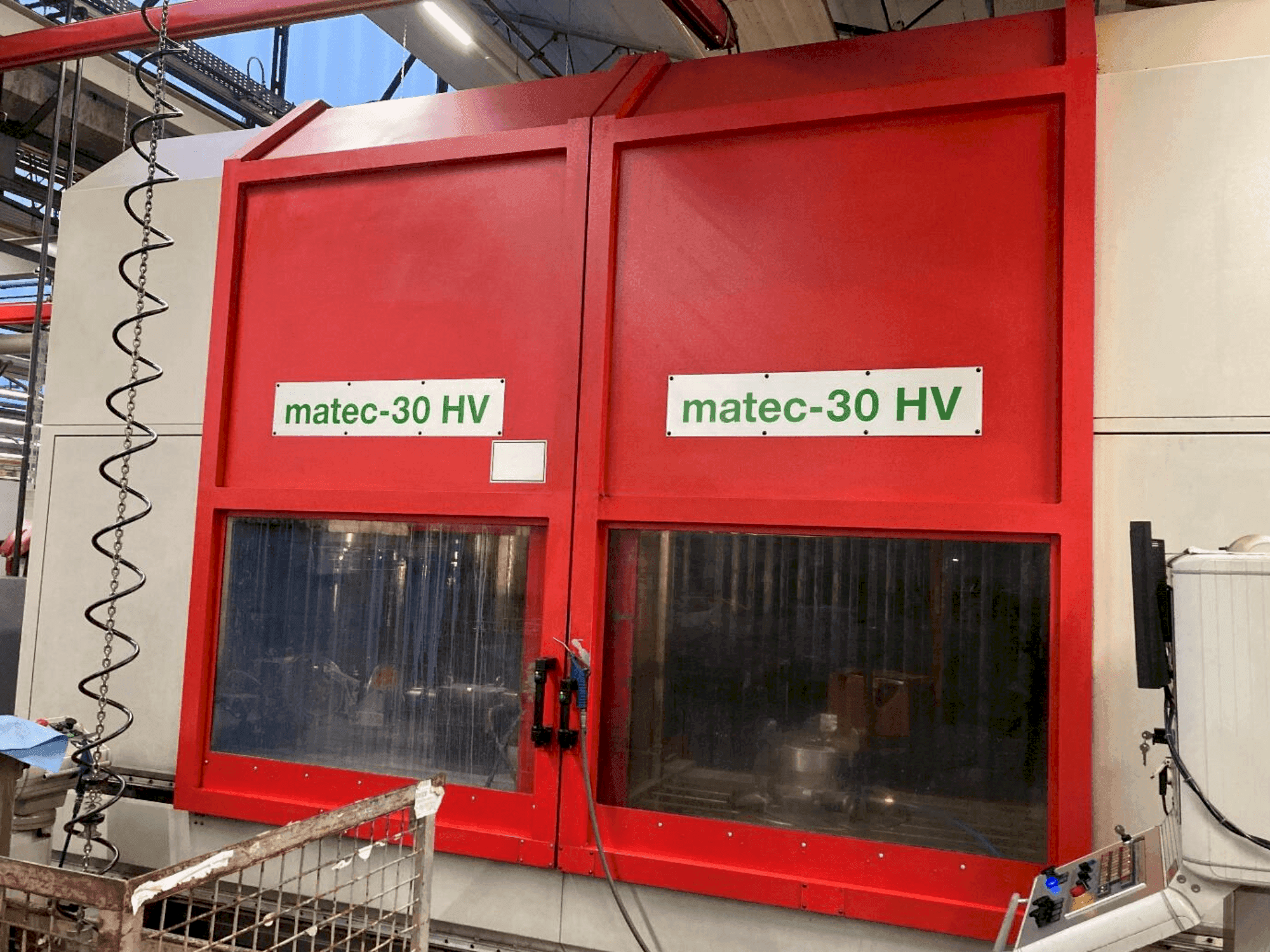

MATEC 30 HV (2003) Univerzální obráběcí centrum / CNC posuvná sloupová frézka

Zobrazit v původním jazyce

Toto univerzální obráběcí centrum MATEC 30 HV (2003) bylo vyrobeno v roce 2003 v Německu. Je řízeno řídicí jednotkou BOSCH TYP 3 OSA. Tato CNC pojezdová sloupová fréza (3+2 osy) je vybavena hlavním vřetenem typu DMS 112 s rozsahem otáček do max. 12 000 min/-1 a výkon pohonu 30 kW. Má NC otočnou hlavu (Sauter) s natáčením +/- 90° a dělením +/- 3 obloukové sekundy. Navíc běží s měničem nástrojů se 48 pozicemi a držákem nástrojů HSK A63. Stůl je NC otočný stůl s upínací plochou 3 500 x 835 mm a 7 T-drážkami. Se strojem se dodává IKZ 70 bar, papírový pásový filtr a dopravník třísek (výška výhozu 1200 mm) a 3D rádiová měřicí sonda. Stroj je připraven s rozhraním 4. osy. Stav stroje je velmi dobrý - je stále ve výrobě a pravidelně prováděna údržba dle norem výrobce. Kontrola na místě je možná kdykoliv.

Přehled

Výrobce: Matec
rok: 2003
MODEL: 30 HV
typ aplikace: Frézování
Země umístění: Německo
Typ stroje: Vertikální obráběcí centrum
řídicí jednotka značky: BOSCH

Technické informace - Matec 30 HV

Všeobecné údaje

Šířka: 7000 mm
Hloubka měření: 6000 mm
Výška měření: 4000 mm
Hmotnost stroje: 15000 kg

Řídicí jednotka

Model: TYPE 3 OSA
Výrobce: BOSCH

Hlavní jednotka

Rozsah otáček vřetena: 12,000 min/-1 1/MIN
Výkon motoru vřetena: 30 kW
Počet os: 3+2

Pohyb

Osa X Pohyb: 3000 mm
Osa X Rapid Traverse: 30 m/min
Osy Y Pohyb: 800 mm
Osy Y Rapid Traverse: 30 m/min
Osa Z Pohyb: 1100 mm
Osa Z Rapid Traverse: 30 m/min

Nástroje

Držák nástroje: HSK 63 A

Média

Dopravník třísek: Ano
Vnitřní chlazení: Ano

Dodatečné informace

Další vybavení

Chladicí systém: Vnitřní přívod chladicí kapaliny 70 bar // Chladicí jednotka pro rozvodnou skříň
Papírový pásový filtr Proplachovací pistole
Dopravník třísek: Výška vyhazování 1200 mm
3D rádiová měřicí sonda
Přímé měřicí systémy xyz

Výhody stroje

Kvalitativní výhody stroje

Stroj je stále ve výrobě a lze jej kdykoli zkontrolovat
Stroj je každoročně servisován servisním oddělením a je technicky v dobrém stavu

Technické výhody stroje

Hlavní vřeteno: typ dms 112 // max. Kroutící moment 190 nm // kapacita vrtání oceli cca. 60 mm // kapacita frézování cca. 500 cm³ // řezání závitů m30
Rychlosti posuvu: rychloposuv (x / y / z) 30 m/min // rychlost posuvu 30 000 mm/min
Nc otočná hlava: sauter otočný +/- 90 ° // stoupání +/- 3 obloukové sekundy
Pracovní stůl: upínací plocha stolu 3 500 x 835 mm // t-drážky 7x // t-drážky - šířka 18-h7 // nc otočný stůl sempuco skh 4/630 // horizontální čelo // průměr čela 630mm // zapuštěno do stůl stroje
Měnič nástrojů: počet pozic nástroje 48 poz.
Celková připojená zátěž: 60kva
Plně uzavřený pracovní prostor
Nakládací dveře vhodné pro nakládání jeřábem // automatické otevírání // pohyblivá dělicí stěna
Upínací hydraulika rozhraní 4. Osa // nc otočný stůl rw/nc 160/250 (hofmann)
Průměr čelní desky 250 mm // výška středu 160 mm // hydraulický koník s pinolou mk4

Informace navíc

Kompletní dokumentace v ceně // Prohlášení o shodě // Nainstalovaná náhradní obrazovka

*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
