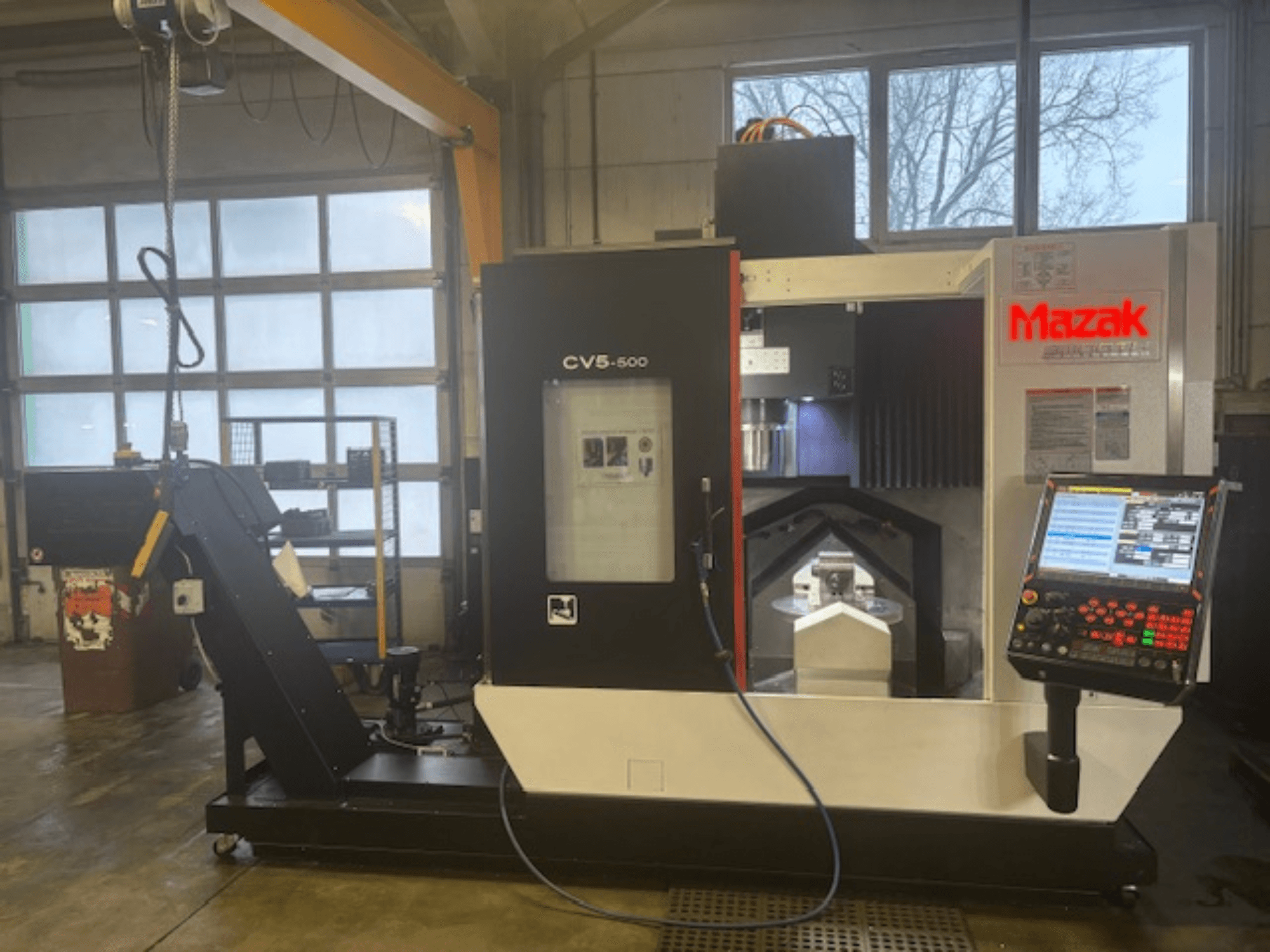

Mazak - CV5-500DE-MIL-MAZ-2023-00001

• Elektrická zátěž

  • Zdánlivý výkon (40% zatížení): 45,5 kVA

  • Trvalý zdánlivý výkon: 43,4 kVA

  • Elektrické připojení: Třífázový střídavý proud 380/400/415/440/460/480 V ±10 %; 50/60 Hz ±1 Hz

• Pneumatika

  • Tlak: 5-9 barů

  • Průtok: 26 l/min

  • Vyfukování vzduchu přes vřeteno: 345 l/min

• Vřeteno

  • Čelo vřetena: Strmý kužel 40°

  • Stupně převodovky: 2 stupně (elektrické)

  • Jmenovitý výkon (střídavý invertorový motor): (10 %), 15,0 kW (25 %), 11,0 kW (40 % a nepřetržitě).

  • Maximální točivý moment: 119,4 Nm (10 %), 95,5 Nm (25 %), 70,0 Nm (40 %); trvalý 57,3 Nm

• Osy, posuvy, prahy

  • Počet současně pracujících os: 5

  • Rychloposuv X/Y/Z: 36 m/min

  • Rychlý posuv B/C: 30 min-¹

  • Rychlost posuvu X/Y/Z: 36 000 mm/min

• Stůl

  • Průměr: 500 mm

  • Závitové otvory: 500 mm M16 × 2

  • Referenční otvor: Ø50 mm H6 (+0,016 / -0,000 mm)

• Kapacita obrobku

  • Maximální průměr: 500 mm

  • Maximální výška: 320 mm

• Pojezdy / pracovní plocha

  • Otáčení / indexování v ose B: 220° (±110°), 0,0001°

  • Otáčení v ose C: 0,00° (0,00°), 0,00° (0,00°): 360°

  • Vzdálenost čelo vřetena - deska stolu (vodorovně): 50-520 mm

  • Vzdálenost čelo vřetena - střed stolu (svisle): 50-520 mm: 95-565 mm

• Automatická výměna nástrojů

  • Tool positions: 30 (volitelný zásobník: 48)

  • Výběr: Náhodný výběr, nejkratší dráha

  • Držák nástrojů: MAS BT 40 nebo SK 40

  • Vytahovací šroub: 40 40 40 Typ: Yamagaxi ANSI

  • Maximální průměr nástroje: 80 mm (sousední obsazený) / 125 mm (sousední volný)

  • Maximální délka nástroje: 300 mm

  • Doba výměny nástroje (od třísky k třísce): 4.60 s

• Kapacita nádrže

  • Mazivo pro vodicí dráhy/kulové šrouby: 1.80 l

  • Hydraulický olej: 5,0 l

  • Chladicí kapalina vřetena: 0,5 l oleje 26.0 l

  • Volitelně: 18 000 min-¹ chladicí kapalina vřetena (olejová nádrž): 60 l

  • Celkový objem nádrže: 320,0 l

Přídavné vybavení

• Monitorovací/snímací balíček

  • Analogové vstupy: 4 × 0-10 V

  • Digitální vstupy: 8

  • ACC-SENSOR.1AXIS.10M: 1osý akcelerometr s kabelem o délce 10 m

  • Aktivní snímač výkonu (rozměry: 8105 × V85 mm)

  • Toolscope IP pro lištu DIN Rev.4

  • Funkce průmyslového PC v rozváděči

  • Komunikace a ovládání prostřednictvím HMI

  • PM: Monitorování nástrojů a procesů

  • Detekce zlomení nástroje

  • Samoučící se limit opotřebení

  • Pevná a dynamická toleranční pásma

  • Strategie sledování výkonnosti procesu

  • Monitorování kolizí se všemi zařízeními Goliog

  • Montáž na lištu DIN v rozváděči

  • Rozměry: 812 × H90 × D62 mm

  • Dokumentace včetně Toolscope

• Dopravník třísek (referenční rozměry: šířka stroje 3 365 mm včetně dopravníku třísek)
