- ➤ Použitý horizontální soustruh Mazak QUICK TURN NEXUS 200 MS | Horizontální soustruh

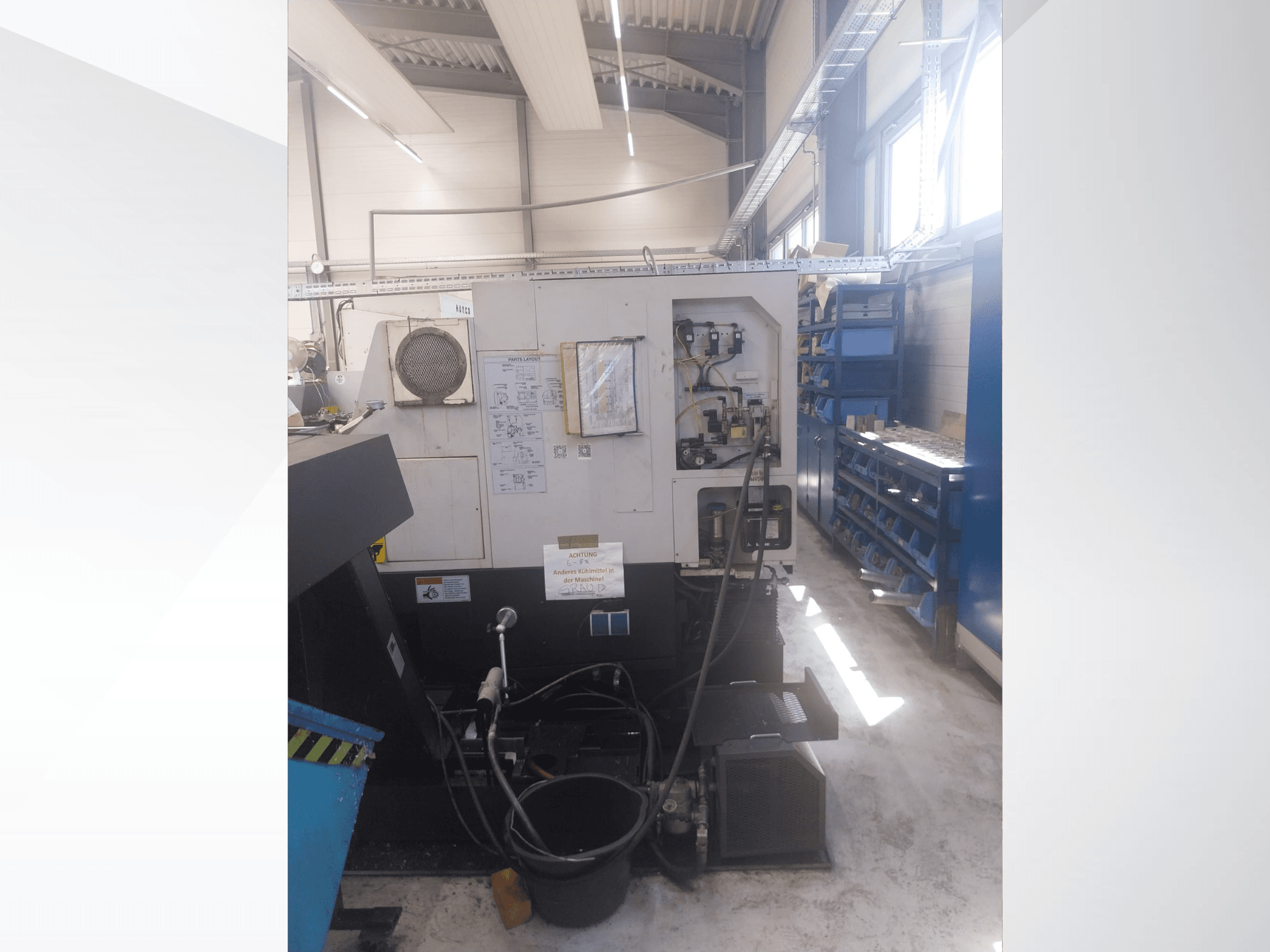

Tento čtyřosý stroj Mazak QUICK TURN NEXUS 200 MS byl vyroben v roce 2004. Disponuje maximálním průměrem soustružení 380 mm a maximálním průměrem v otočném kruhu 675 mm. Stroj je vybaven výkonným hlavním vřetenem, které dosahuje otáček až 5 000 ot./min, a robustní nástrojovou revolverovou hlavou s 12 pozicemi. Pokud hledáte vysoce kvalitní soustružnické řešení, zvažte stroj Mazak QUICK TURN NEXUS 200 MS, který máme v nabídce. Pro další informace nás kontaktujte.
Přehled
- Výrobce: Mazak
- rok: 2004
- MODEL: QUICK TURN NEXUS 200 MS
- typ aplikace: Otáčení
- Země umístění: Německo
- Typ stroje: Horizontální soustruh
- řídicí jednotka značky: MAZATROL
Technické informace - Mazak QUICK TURN NEXUS 200 MS
Řídicí jednotka
- Značka řídícího systému: MAZATROL
- Model řídícího systému: 640T Nexus
Rozměry
- Výška stroje: 1840 mm
- Délka stroje: 2353 mm
- Hmotnost stroje: 5000 kg
- Šířka stroje: 1780 mm
Pohyb
- Počet os: 4
- Pojezd osy X: 230 mm
- Pojezd osy Z: 575 mm
Technická specifikace
- Proti-vřeteno: Ano
- Poháněné nástroje: Ano
- Výkon vřetena: 22 kW
- Rychlost vřetena: 5000 RPM
Dodatečné informace
- Pracovní plocha:
- Max. průměr otáčení: 675 mm
- Max. průměr otáčení přes příčný posuv: 276 mm
- Max. průměr soustružení: 380 mm
- Max. průměr obrobku: 65 mm
- Hlavní vřeteno:
- Výkon hlavního pohonu (30minutový jmenovitý výkon / 100 % trvalý provoz): 26 kW / 22 kW (integrovaný motor vřetena)
- Max. točivý moment: 350 Nm
- Hrot vřetena: A2-6"
- Vnitřní průměr vřetena: 76 mm
- Průměr upínacího sklíčidla: 210 mm
- Druhé vřeteno (podvřeteno):
- Příkon (30minutový jmenovitý / 100 % trvalý): 10 kW / 7,5 kW
- Max. točivý moment: 75 Nm
- Rozsah otáček: 35 – 6 000 ot./min
- Krok: 0,001°
- Průměr upínacího sklíčidla: 169 mm
- Vřeteník:
- Počet pozic nástrojů: 12
- Typ upnutí nástroje: typu VDI
- Výška stopky soustružnického nástroje: 25 × 25 × 150 mm
- Průměr vrtáku typu U: 20 mm
- Průměr dříku vyvrtávací tyče: 40 mm
- Doba indexování: cca 0,2 s (1 krok)
- Pohonné nástroje (pohybující se nástroje):
- Příkon pohonu (10minutový jmenovitý): 5,5 kW
- Rozsah otáček: 25 – 4 500 ot./min
- Max. točivý moment: 35 Nm
- Rozsahy pojezdu a rychlosti:
- Zdvih osy X: 230 mm
- Zdvih osy Z: 575 mm
- Rychlost rychlopohybu v ose X: 30 m/min
- Rychlost rychlopohybu po ose Z: 33 m/min
- Nastavení a monitorování nástrojů:
- Automatická detekce zlomení nástroje
- Rozsah automatické kompenzace opotřebení nástroje: 9 999 mm
- Přednastavovač nástroje: Tool Eye
- Chladicí kapalina a pneumatika:
- Objem nádrže na chladicí kapalinu: 160 l
- Tlak v pneumatickém systému: 5 bar, 100 l/min
- Rozměry a hmotnost stroje:
- Připojené zatížení: 46,2 kVA
- Provozní napětí: 400 V / 50 Hz
- Potřebná podlahová plocha: 1 740 × 1 780 mm (rozměry základové plochy)
- Přepravní rozměry (QTN 200 M – U 500): 2 353 mm (d) x 1 780 mm (š) x 1 840 mm (v)
- Hmotnost stroje: cca 4 900 kg – 5 100 kg
Součástí dodávky: LNS QUICK LOAD SERVO 3 (2004)
- Typ: Automatický podavač krátkých tyčí
- Rozsah průměrů tyčí: 6 mm až 120 mm
- Rozsah délek tyčí: 100 mm až 1 600 mm
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
