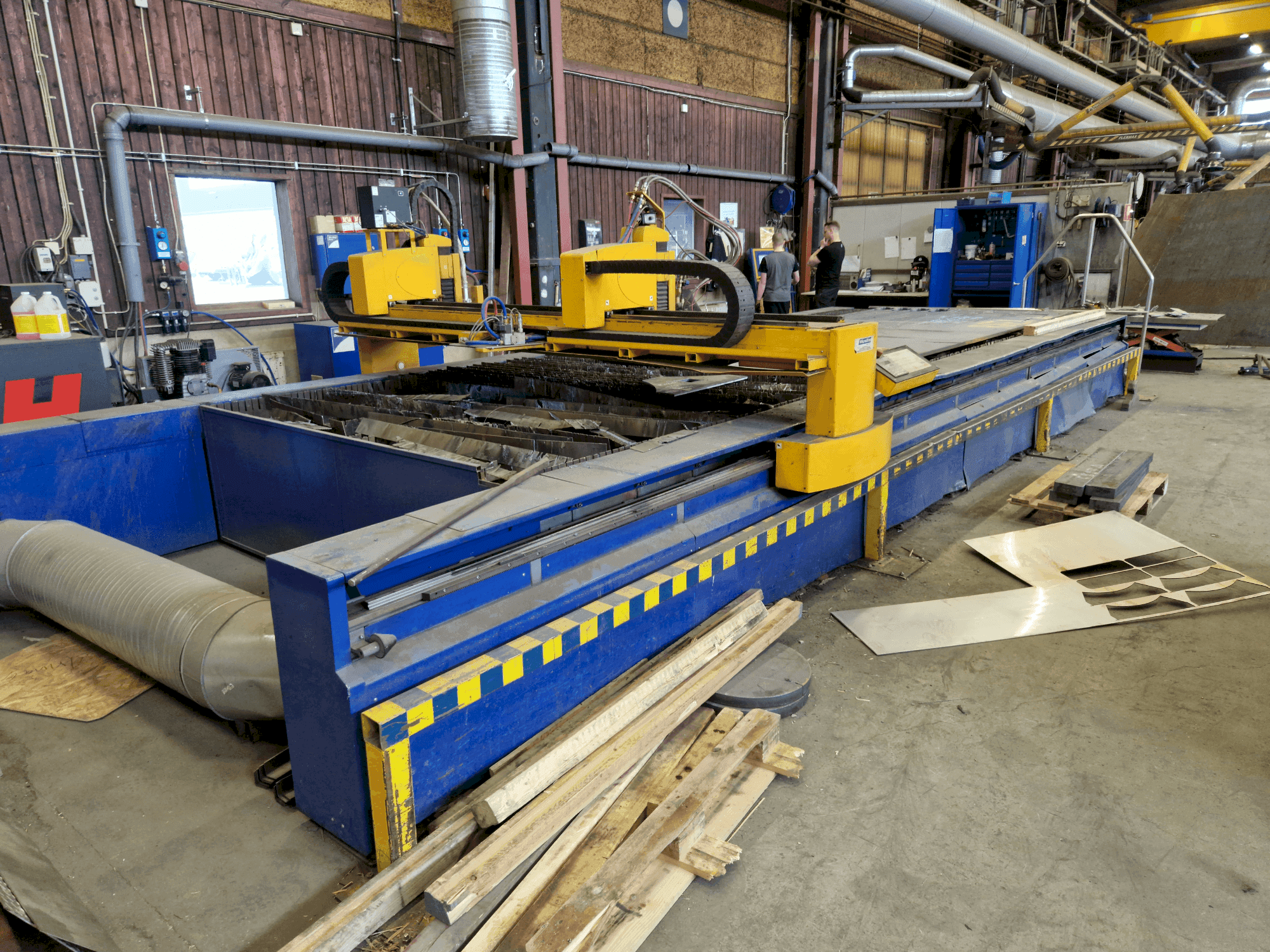

MicroStep - PLS 7501.25PGLT-CUT-MIC-2008-00001

• Počet portálů: 1

• Počet os Z: 2

• Počet hořáků: 2

• Maximální tloušťka řezu: 50 mm

• Pracovní rychlosti: 1,5 mm: 0-100 mm/s

• Pracovní pole - podélný pohyb: 7500 mm

• Pracovní pole - příčný pohyb: 2500 mm

• Pracovní pole - vertikální pohyb (plazma): 150 mm (vertikální pole)

• Pracovní pole - vertikální pohyb (plyn): 1,5 mm: 200 mm - pracovní plocha (plyn)

• Pracovní pole - vertikální pohyb (plyn-rotor): 1,5 mm: 200 mm

• Vrtací hlava BEM 12 vertikální pohyb: 80 mm

• Max. šířka pracovní zóny: 4000 mm

• Maximální délka pracovní zóny: 35 000 mm

• Max. podélná odchylka: 0,5 mm / 3000 mm

• Max. příčná odchylka: 3000 mm 0,5 mm / 2500 mm

• Elektrické krytí (mechanická část): KRYTÍ (MECHANICKÉ): IP 43

• Pohony (řídicí technika):

  • Podélná osa: 2 × DCM 6C 30/14 A1

  • Příčná osa: 2 × DCM 3B 35/06 A1

  • Svislá osa: 2 × DCM 2C 30/03 B1

• Gear ratios:

  • Podélná osa (řemen): i = 14,81483886 mm/ot.

  • Příčná osa (řemen): i = 13,33335498 mm/ot.

  • Svislá osa (řemen + šroub): i = 2 mm/ot.

• Okolní teplota: - 0,5 °C 5-40 °C

• Maximální relativní vlhkost vzduchu: 90 % při 20 °C

• Atmosférický tlak: 84-107 kPa

• Prašnost: 200 mg/m³

• Typ prostředí: Běžný (STN 330300, výjimka provozní teploty N32)

Další vybavení

• Plazmový zdroj: 1 × HPR 260 AGC (58 mm)

• Plynový hořák: 1 × acetylen (Bir), včetně plynového rotátoru

• Vrtací hlava: BEM 12
