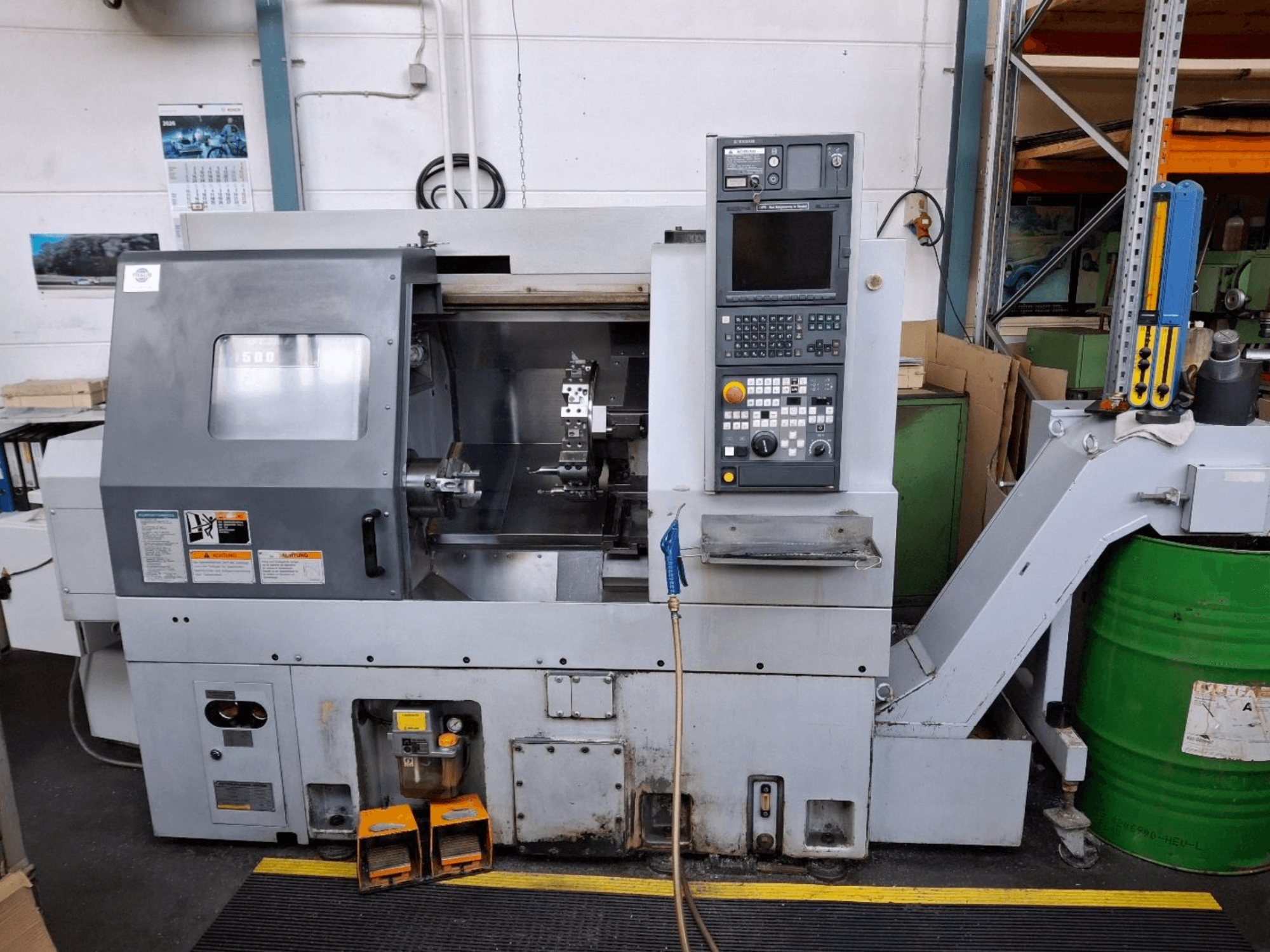

MORI SEIKI - CL 1500 TDE-TUR-MOR-2003-00001

Kontrola: MSG-805 V (MAPPS)

Maximální průměr výkyvu: 510 mm

Doporučený průměr otáčení: 176 mm

Maximální průměr obrábění: 420 mm

Maximální délka soustružení: 570 mm

Čelo vřetena: A2-5

Vrtání vřetena: A2-5: 43 mm

Průměr ložiska vřetena: 80 mm

Nosnost tyče: 33 mm

Servomotor osy X: 1,5 mm: 1,5 kW

Servomotor osy Z: 2,0 kW

Rychlý posuv osy X: 24 m/min

Rychlý posuv osy Z: 24 m/min

Rozsah rychlosti posuvu: 0 - 1 260 mm/min

Rozlišení: 1,5 mm: 0,001 mm

Přesnost polohování v ose X: 0,004 mm

Přesnost polohování v ose Z: 0,004 mm

Opakovatelnost osy X: ±0,003 mm

Opakovatelnost osy Z: ±0,003 mm

Průměr pinoly koníku: 85 mm

Kužel koníku: 1,5 mm MT4

Zdvih koníka: 1: 120 mm

Zdvih koníka: 340 mm

Vnější velikost nástroje: 20 × 20 mm

Kapacita vnitřní vyvrtávací tyče: 20 mm Ø32 mm

Počet stanic revolveru: 1: 12

Doba indexování revolveru: 0,7 s

Upínací síla revolveru: 2300 Nm

Průměr indexové spojky: 180 mm

Automatická logika směru revolveru: Ano

Kapacita nádrže na chladicí kapalinu: 150 l

Průtok chladicí kapaliny čerpadlem: 1,5 l 13 l/min

Automatické centrální mazání: Ano

Napájení: 400 V / 3 fáze / 50 Hz

Řídicí napětí: 200 V AC / 24 V DC

Připojené zatížení: 17,3 kVA

Sklíčidlo: Kitagawa B-206 A5 Hydraulic Power Chuck

Koník: Hydraulický

Přednastavovač nástrojů: Včetně:

Nástrojové držáky: Včetně:

Dvojitý nožní spínač: Včetně

Zesílené čerpadlo chladicí kapaliny: 20 l/min

Zesílený tlak čerpadla chladicí kapaliny: 5 barů

Výkon motoru čerpadla chladicí kapaliny: 1,1 kW

Dopravník třísek: volitelný, není součástí dodávky
