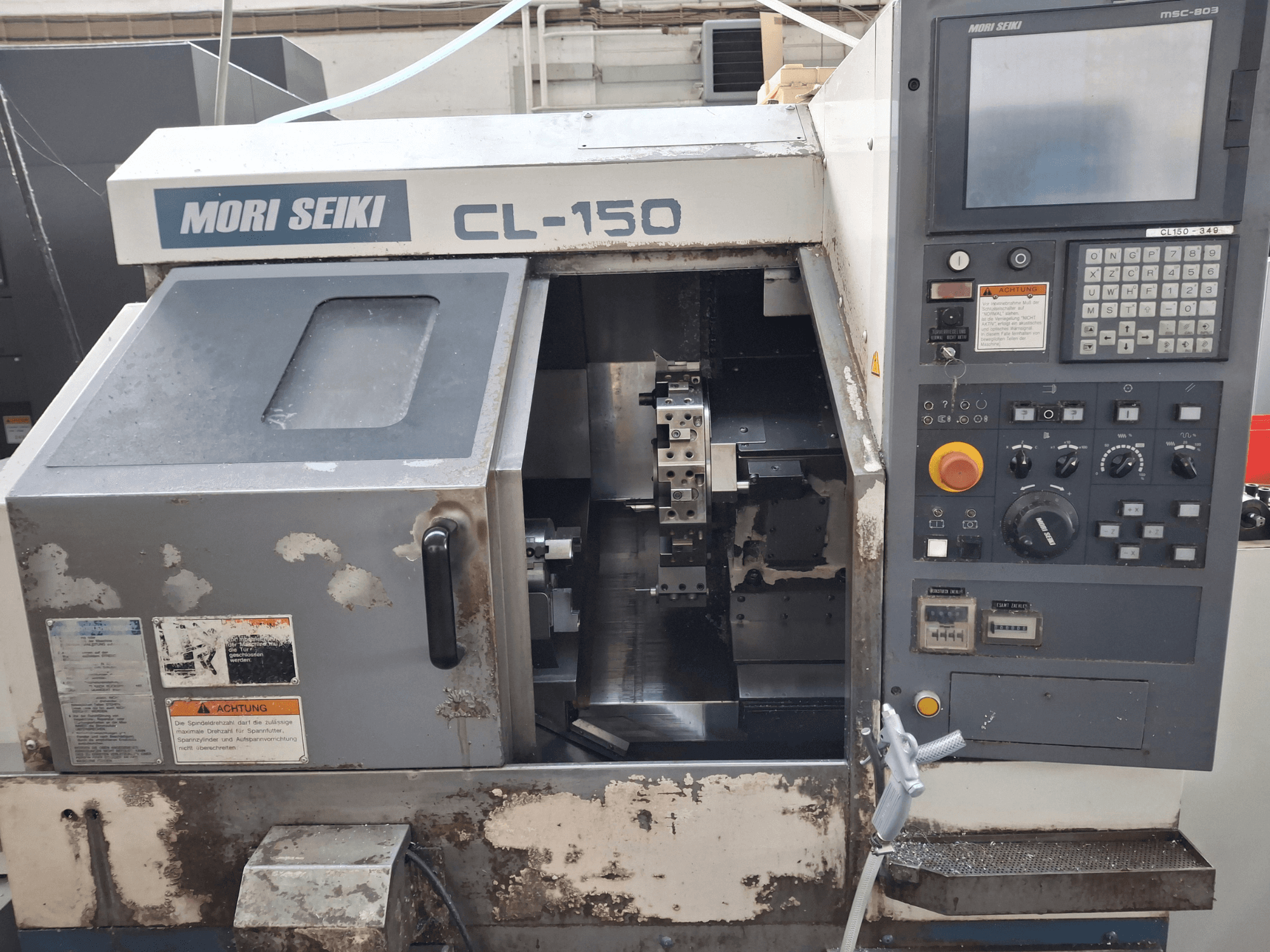

MORI SEIKI - CL 150DE-TUR-MOR-1998-00001

Vadná řídicí jednotka: minimálně ztráta dat nebo poškozená deska plošných spojů (neověřená diagnóza)

• Výkyv nad lůžkem: 515 mm

• Maximální průměr soustružení: 400 mm

• Standardní průměr soustružení: 176 mm

• Standardní délka soustružení: 150 mm

• Maximální délka soustružení: 303 mm

• Výška středu vřetena: 950 mm

• Čelo vřetena: A2-5

• Vrtání vřetena: A2-5: 43 mm

• Vnitřní průměr ložiska vřetena: 80 mm

• Standardní průměr sklíčidla: 169 mm

• Velikost nástroje pro vnější a čelní nástroje: 20 x 20 mm

• Počet revolverů: 1

• Počet revolverových stanic: 1: 12

• Doba indexování revolveru: 0,7 s

• Upínací síla revolveru: 2300 Nm

• Průměr indexové spojky: 180 mm

• Logika automatické volby nástroje: Ano

• Výkon motoru osy X: 1,5 kW

• Výkon motoru osy Z: 2,0 kW

• Ruční rychlost posuvu: 0 - 1260 mm/min

• Programovatelná rychlost posuvu: 0,001 - 500 mm/ot.

• Rychlý posuv osy X: 30 m/min

• Rychlý posuv osy Z: 30 m/min

• Rozlišení polohování: 0,001 mm

• Objem nádrže na chladicí kapalinu: 123 l

• Kapacita čerpadla chladicí kapaliny: 13 l/min

• Mazání: Automatické centrální mazání

• Napájení: 380 V / 3 fáze / 50 Hz

• Řídicí napětí: 200 V AC / 24 V DC

• Připojené zatížení: 20 kVA

• Jmenovitý výkon: 23 kVA

• Proud při plném zatížení: 67 A

• Jmenovitý proud vřetenového motoru: 74 A

• Přerušovací schopnost: 5 kA

• Frekvence: 50 Hz

• Napětí: AC 200 V

• Fázové napětí: 0,5 kV, 0,5 kV, 0,5 kV: 3
