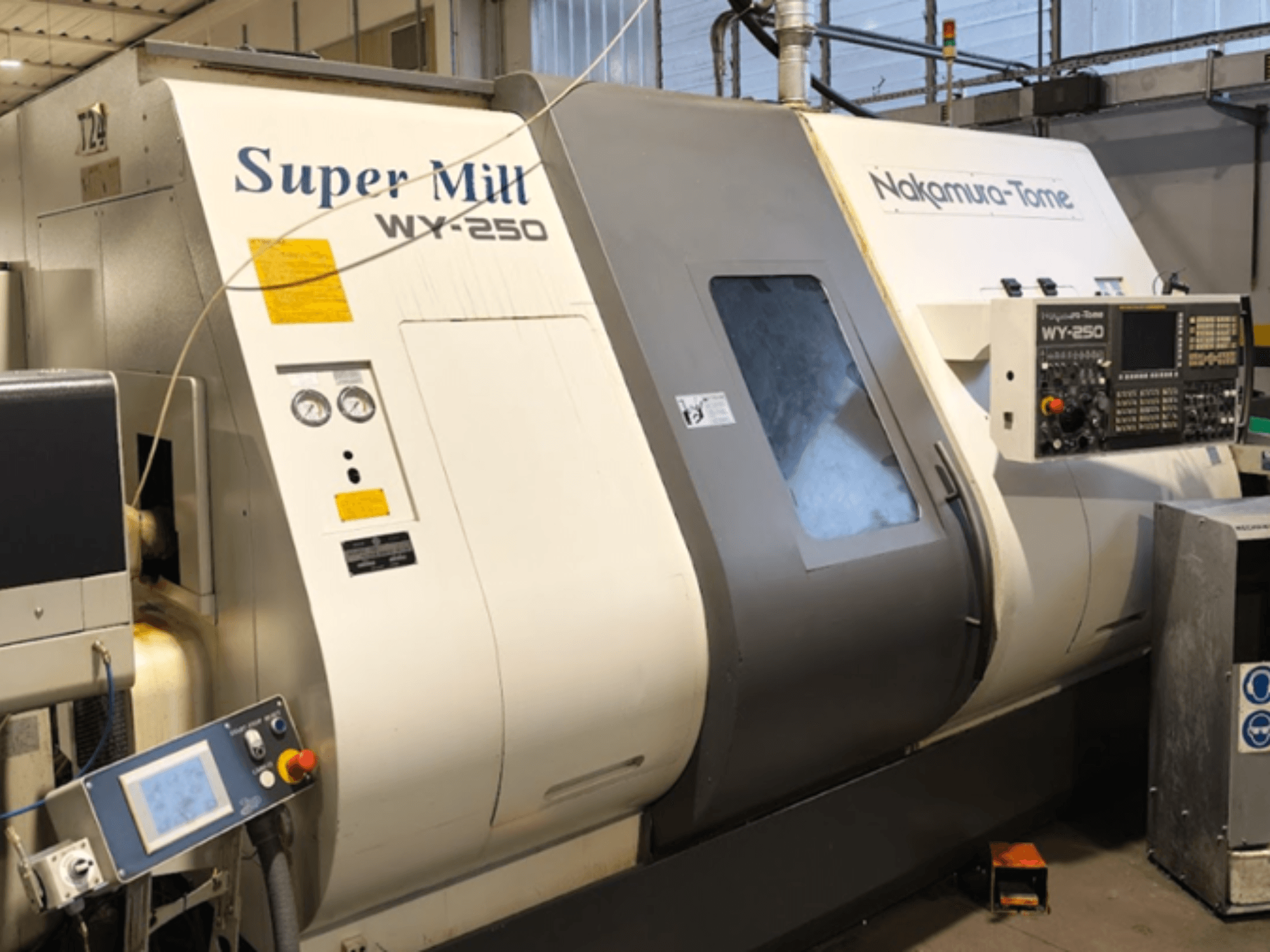

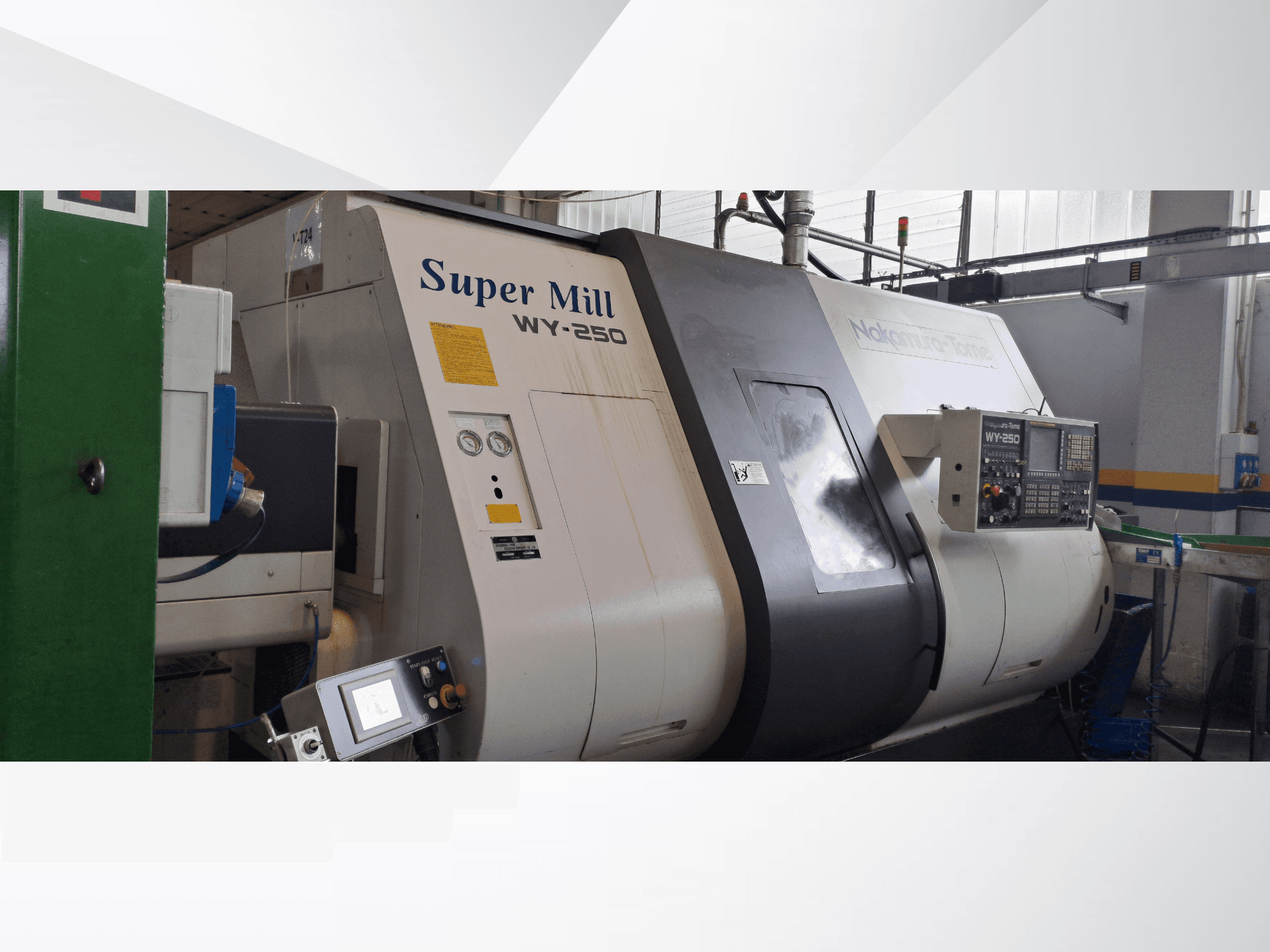

NAKAMURA-TOME - WY 250IT-TUR-NAK-2007-00002

• Cesty:

  • X1: 160,5 mm

  • X2: 165 mm

  • Z1/Z2: 580 mm

  • Y1: +50 / -50 mm

  • Y2: +20 / -50 mm

• Včetně nástrojů:

  • 4x externí držáky nástrojů

  • 4x držáky nástrojů pro současnou montáž 2 protilehlých nástrojů.

  • 6x držáky vyvrtávací tyče

• Hnané držáky nástrojů (HEIMATEC):

  • 4x radiální

  • 4x axiální

• Upínače kleštin (Bellegrandi):

  • Hlavní vřeteno: MSCNT70-A6" pro upínací kleštiny BA & BD velikosti 70, kompletní s příslušnými miskami.

  • Protivřeteno: MSCTNR70-A5" pro upínače BA velikosti 70, kompletní s pružinovým vyhazovačem.

Další vybavení

• Podavač tyčí IEMCA Master 880/33/P (2003), S/N: 0200347S03

  • Použití: Provedení: Vnitřní obráběcí stroj, který se používá pro obrábění, a to v rozsahu 1,5 m: Automatický podavač tyčí pro CNC soustruhy

  • Kapacita:

    • Maximální délka tyče: 3300 mm (bude potvrzeno)

    • Max. průměr tyče: do Ø80 mm (referenční modelová řada)

    • Vodicí kanály: Ø65 mm je součástí dodávky; Ø70 mm je v současné době instalován a může být dodán se strojem

  • Features: Automatické vkládání/podávání, synchronizace s cyklem soustruhu, kompatibilní se systémy obložení vřetena/vodicích kanálů, odolný rám.

  • Poznámka: Prodává se společně se soustruhem Nakamura Tome WY-250; některé příslušenství/vodicí kanály mohou patřit k sestavě soustruhu.

• Kompletní sada ručních čelistí ("Manine") pro vykladač dílů (samotný vykladač dílů není specifikován).

Stav stroje / technický stav - DŮLEŽITÉ

Stroj je v současné době prodáván v současném technickém stavu a prodávající NEBUDE provádět opravy před prodejem.

Hlavní známé problémy / body stavu:

• Funkce pohonu dolní revolverové hlavy nefunguje správně.

• Zjištěny problémy s mazacím systémem vzduch/olej

• Přítomnost rzi uvnitř převodovky spodní revolverové hlavy

• Zjištěno, že převodovka horní revolverové hlavy je naplněna mazivem NBU15, ačkoli by systém měl fungovat s mazáním vzduchem/olejem.

• Lineární vedení/posuvná místa osy Z1 vyžadují výměnu

• Lineární vedení/posuvky osy Z2 vyžadují výměnu.

• Odchylky geometrie zjištěné při kontrole stroje

• Naměřeny různé odchylky házení vřetena/brzdy/hydraulického válce

• Několik ložisek, kuličkových šroubů, těsnění, vodicích válečků, řemenů, mazacích komponent a stěračů vyžaduje výměnu podle přiloženého seznamu náhradních dílů.

Hlavní body kontroly:

• Byla změřena a zdokumentována geometrie stroje a rovnoběžnost vřetena.

• Byly zjištěny hodnoty házení na obou vřetenech a hydraulických sklíčidlech.

• Mazací a ochranné součásti více os vyžadují údržbu/výměnu

• K dispozici je podrobný seznam náhradních dílů

Přiložená dokumentace:

• Zpráva o technické kontrole

• Zpráva o ověření geometrie

• Seznam náhradních dílů/výměn

• Fotografie poškozených/opotřebovaných součástí

Stroj zůstává vysoce vybavenou platformou Nakamura Tome WY-250 Super Mill, ale potenciální kupující by měli při hodnocení stroje zvážit nutné opravy a údržbu. Dokumentace k technické prohlídce a náhradním dílům je k dispozici na vyžádání.
