OMC - PPC/eIT-OTH-OMC-2015-00001

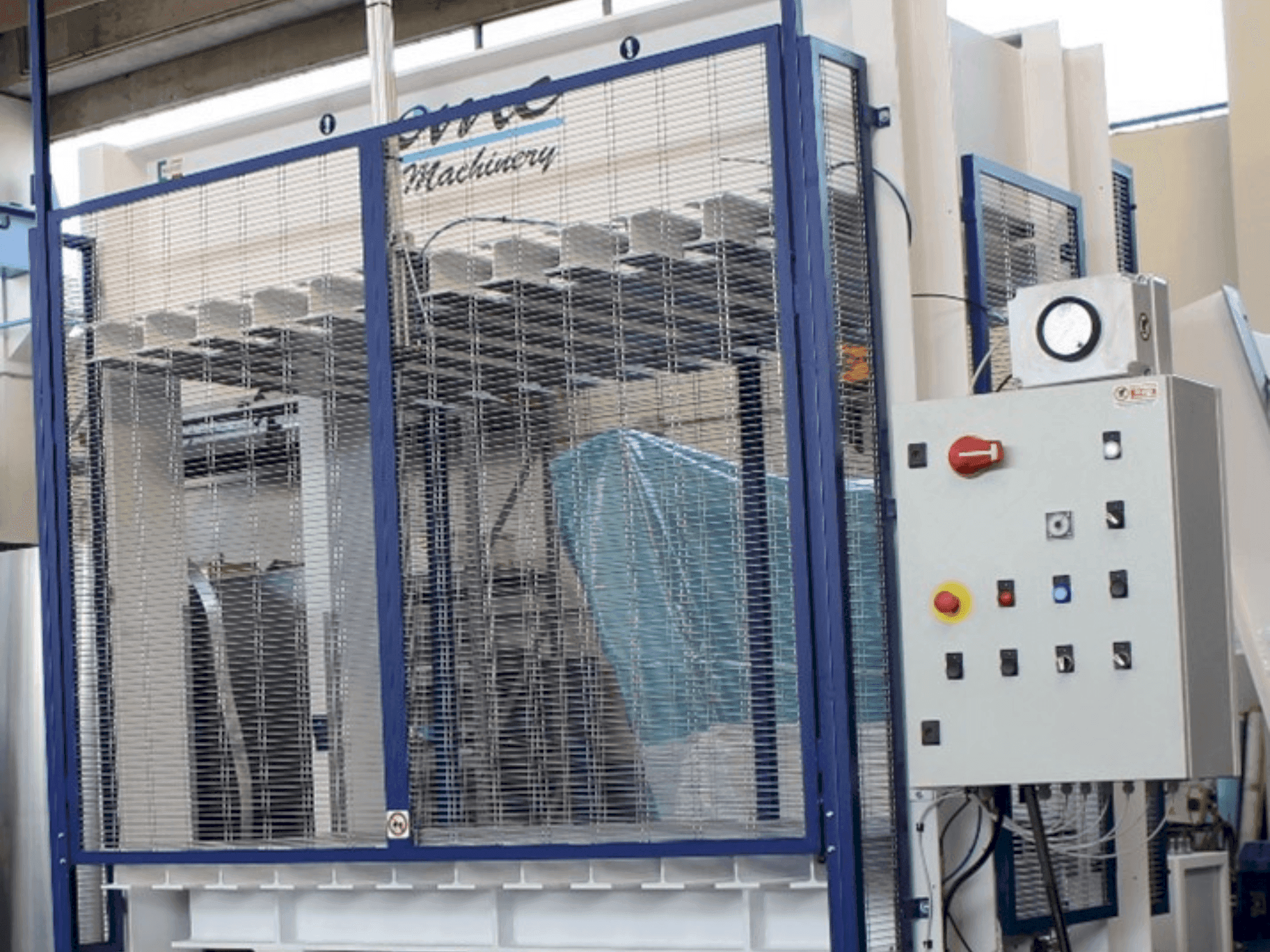

Ohýbací lis model PPC/e 120 tun 2000 × 1400 mm Určený pro vysokofrekvenční technologii TECHNICKÉ PARAMETRY Rozměry desek 2000 × 1400 mm Desky Určené pro vysokofrekvenční technologii Podpěry pro formy Součástí dodávky pro 2 komory (formy nejsou součástí dodávky) Lisovací válce 6 válců Ø 85 mm Zdvih 650 mm Rozměry otvoru 1200 mm Typ zdvihu Hnací deska: spodní (zdola nahoru) Celková tlačná síla 120 tun Specifický tlak 4,28 kg/cm² Ovládací panel Standardní panel; elektrický panel s dvojitým tlačítkem a nastavitelným manometrem s funkcí obnovy tlaku. Otevírání Automatické s časovačem Napájení 400 V, 50 Hz, 3fáze Bezpečnostní zařízení - Nouzové tlačítko - Dvouruční ovládání - Ruční ochrana proti uzavření gilotiny v přední části - Kovové ochranné sítě po stranách - Hliníková fólie připojená k generátoru Normy Normy CE Konstrukce lisu Konstrukce lisu je vyrobena z nosníků S275JR, které jsou smontovány a svařeny dohromady. Konstrukce pevné i pohyblivé desky je vyrobena z nosníků S275JR, které jsou smontovány a svařeny dohromady. Lis je vybaven vodicím systémem s ozubenou tyčí a pastorkem, který zajišťuje dokonale paralelní pohyb při zavírání/otevírání desek. Hydraulický systém • hydraulický systém se skládá z dvoustupňové jednotky s ponořeným čerpadlem, které snižuje hlučnost a zajišťuje mazání rotujících částí. • čerpadlo pro rychlé zavírání/otevírání (vysoký průtok – nízký tlak), lisovací čerpadlo (nízký průtok – vysoký tlak). • elektromotor • hydraulická jednotka je vybavena následujícími regulačními a bezpečnostními ventily, namontovanými na nádrži: - ventil maximálního tlaku, který zabraňuje vzniku příliš vysokého tlaku v hydraulickém systému v případě poruchy elektrického nebo elektronického řízení - ventil pro udržení tlaku (udržovací ventil) - ventil pro uvolnění při nízkém tlaku (předuvolňovací ventil). Zabraňuje nebezpečným nárazům pístu uvnitř systému - ovládací magnet pro vypouštění oleje Ovládací panel a elektrický systém Hlavní ovládací panel je vybaven spínači pro řízení parametrů lisování: - regulátory pracovního tlaku s automatickým systémem obnovy tlaku - hlavní vypínač - časovač pro automatické otevření s vlastním spínačem, který umožňuje automatické nebo ruční otevření desky po skončení pracovního cyklu. Ochranný systém - Ruční ochranná gilotina na přední straně - Kovové ochranné sítě po stranách - Hliníková fólie připojená k generátoru
