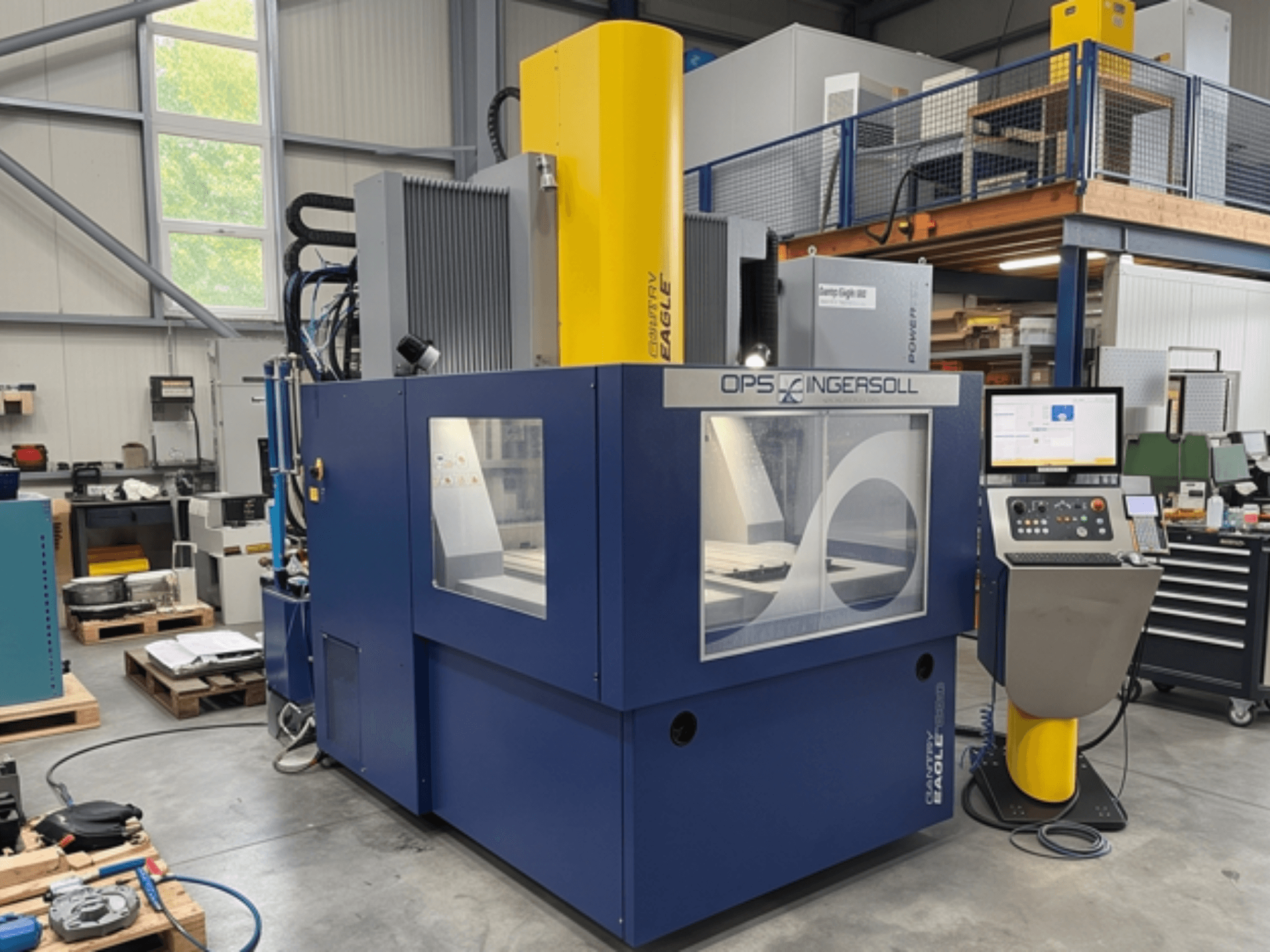

OPS INGERSOLL - Gantry Eagle 1200 PlusDE-EDM-OPS-2014-00001

- Řídicí systém: Eagle Powertec PC/NC Steuerung 3060 (22" dotykový displej, programování pomocí technologie Multiprog Powertec, rychlé programování Powertec 2 Easy Burn, Powertec Handheld, rozhraní Ethernet a USB, vzdálená údržba pomocí systému MultiControl)

- Generátor pro jemné dokončování: Eagle Powertec PT60

- Rychlost osy Z: Eagle Power Jump s intervalovou rychlostí 18 m/min v ose Z

- Pracovní rozsah X / Y / Z: 880 x 1360 x 700 mm

- Vzdálenost stolu / upínacího sklíčidla min./max.: 440 / 1140 mm

- Rozměry pracovního stolu: 1110 x 1610 mm (upínací plocha stolu je oproti standardu zapuštěna o 50 mm)

- Výška dielektrika: 960 mm (volitelně: 1000 mm)

- Speciální teleskopická pracovní nádrž (Š x D x V): 1140 x 1640 x 1040 mm

- Max. zatížení hlavy: 300 kg

- Dodatečný objem dielektrické kapaliny: 2000 l (celkem 4800 l s přídavnou nádrží a připojovacími hadicemi)

- Vyměňovač elektrod: EW30 (30násobný) / 13násobná základní jednotka

- Měřicí systém: lineární měřicí systém v osách X a Y (v ose Z již zahrnut)

- Upínací systém elektrod: Hirschmann H5000 / Minifix (H8.11.20)

- Funkce úspory energie: ECOTEC

- Proplachování: Programovatelné tlakové proplachování, ruční odsávací přípojka

- Filtrační systém: papírový svíčkový filtr o ploše 32 m²

- Chlazení: Kompresorová chladicí jednotka

- Síťové napětí: 400 V 3~ / 50 Hz

- Řídicí napětí: 24 V DC

- Max. pojistka: 32 A

- Příkon: 20 kVA

- Celková hmotnost: cca 12 500 kg (základna stroje: 10 000 kg, portál: 2 500 kg, přídavná nádrž: 1 100 kg)

- Další vlastnosti: osa C bez upínacího sklíčidla, hasicí systém na bázi CO₂, deska s T-drážkami pro upevnění velkých elektrod, opěrné patky stroje, příprava pro externí odsávací trysku pro odvod mlhy vznikající při erozivním obrábění, protipožární klapka, povrchová úprava konstrukce v barvách kobaltová modrá (RAL 5013), Telegrey (RAL7045) a Rape Yellow (RAL1021)
