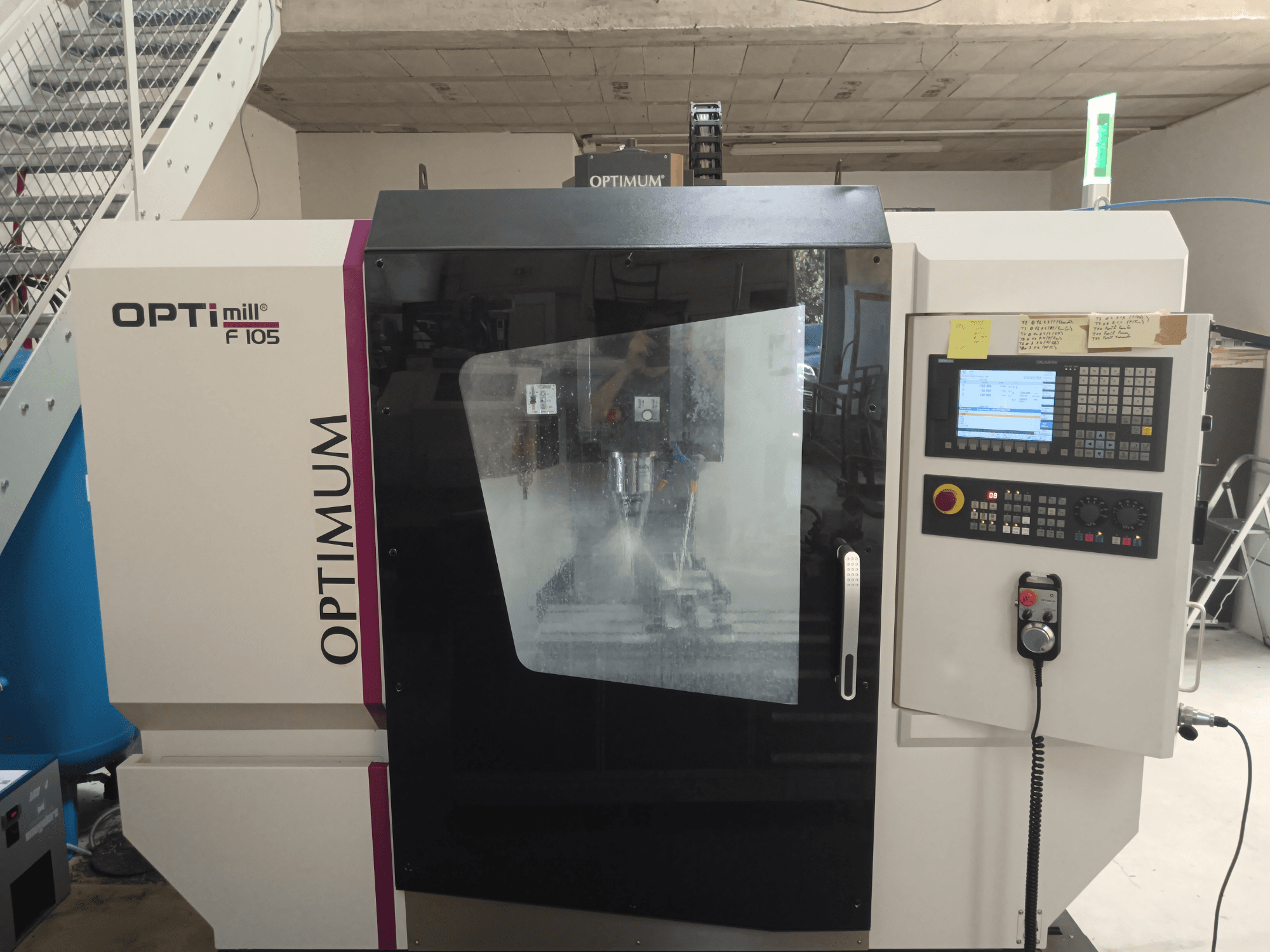

Optimum - Optimill F 105 FR-MIL-OPT-2023-00001

Elektrické připojení: 3 x 400 V ~ 50 Hz, 15 kVA

Vřeteno:

• Výkon S1: 7,5 kW

• Výkon S6-30 %: 1,5 %: Síla: 11 kW

• Točivý moment S1: 48 Nm

• Točivý moment S6-30%: 1 Nm: 70 Nm

Mazání / chladicí systém:

• Výkon čerpadla chladicí kapaliny: 650 W

• Objem nádrže: 120 l

Stlačený vzduch:

• Stlačený vzduch: min. připojení: 0,6 MPa (6 barů)

• Spotřeba vzduchu: 0,1 - 0,15 m³/h při tlaku 0,6 MPa

• Doporučená kvalita vzduchu: ISO 8573.1 třída 2

• Spotřebiče vzduchu: výměna nástrojů vpřed/vzad; upínání/odepínání nástrojů; volitelné upínání otočného stolu

Servisní jednotka stlačeného vzduchu:

• Odvodňovací filtry: 40 μm

• Kryt: 40 mm, 40 mm, 40 mm, 40 mm, 40 mm, 40 mm, 40 mm, 40 mm, 40 mm, 40 mm, 40 mm, 40 mm, 40 mm: Polykarbonát:

• Maximální tlak: 1,5 MPa

• Doporučený olej: DOPORUČENÝ OLEJ: ISO VG32

• Množství maziva: 90 ml

• Odvodnění: ruční

• Závit pro připojení vzduchu: 3/8"

Pohyby os:

• vzdálenost Z vřeteno-stůl: 100 - 600 mm

Přesnost:

• Přesnost opakování: ±0,008 mm

• Přesnost polohování: ±0,01 mm

Krouticí momenty servomotoru: ±0,5 mm:

• X: 8 Nm

• Y: 8 Nm

• Z: 11 Nm

Tabulka:

• Velikost: 800 x 320 mm

• T-drážky (velikost/počet/rozteč):: 14 / 3 / 100 mm

• Max. rychlost posuvu: 10 000 mm/min

Výměna nástrojů:

• Pozice: 1: 12

• Max. průměr nástroje: 70 mm

• Max. délka nástroje: 300 mm

• Doba výměny nástroje: 7 s

Podmínky prostředí:

• Provozní teplota: 19 - 21 °C

• Relativní vlhkost: 5 - 80 % bez kondenzace

• Tlak: 700 - 1060 hPa

• Teplota skladování: 5 - 45 °C
