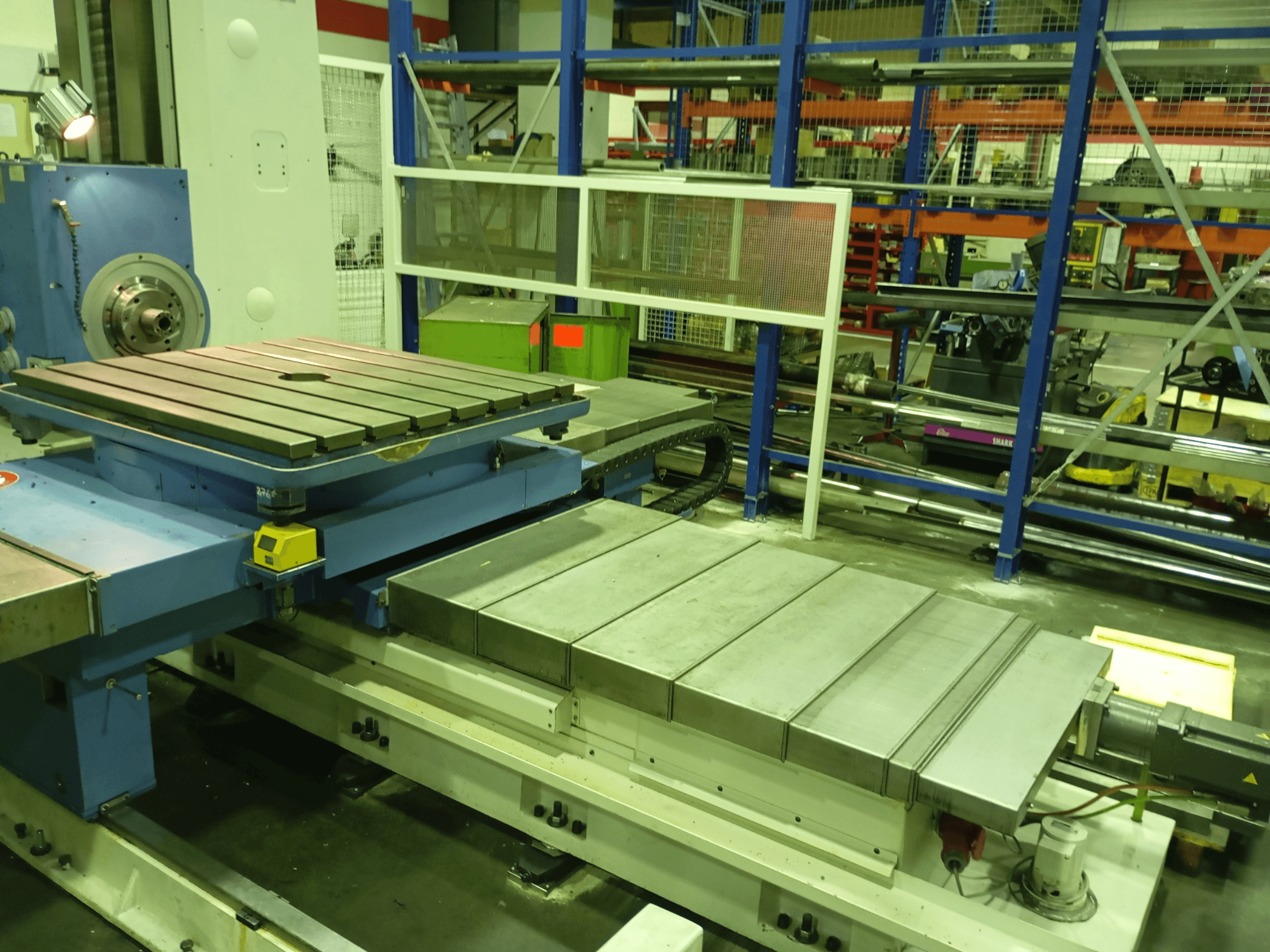

Tato pětiosá vyvrtávačka MSC Chemnitz BFT90/5 MSC byla vyrobena v roce 2009. Vyznačuje se značnou velikostí stolu 1000 x 1120 mm s maximálním zatížením stolu 2,5 t. Stroj nabízí působivé posuvy 4000 mm/min a rozsah otáček vřetena 4 - 1600 ot/min. Pokud chcete získat kvalitní vyvrtávací schopnosti, zvažte stroj MSC Chemnitz BFT90/5 MSC, který máme na prodej. Kontaktujte nás pro další podrobnosti.
Přehled
- Výrobce: Other
- rok: 2009
- MODEL: BFT 90/5 TNC 320
- výrobních hodin: 3093
- typ aplikace: Ostatní stroje
- Země umístění: Německo
- Typ stroje: Vyvrtávačka (kov)
- řídicí jednotka značky: HEIDENHAIN
Technické informace - Other BFT 90/5 TNC 320
Řídicí jednotka
- Značka řídícího systému: HEIDENHAIN
- Model řídícího systému: TNC 320
Rozměry
- Výška stroje: 3160 mm
- Délka stroje: 5800 mm
- Hmotnost stroje: 8900 kg
- Šířka stroje: 3400 mm
- Zatížení stolu: 2500 kg
Pohyb
- Počet os: 5
- Pojezd osy X: 1000 mm
- Pojezd osy Y: 1000 mm
- Pojezd osy Z: 1800 mm
Technická specifikace
- Rychlost vřetena: 1600 RPM
- Velikost kužele: SK 40
Dodatečné informace
Velikost stolu: 1000 x 1120 mm
Osa B (otáčení stolu): 360°
Rychlost posuvu (X/Y/Z): 4000 mm/min
Průměr vřetena: 90 mm
Zdvih osy W: 710 mm
Rozměry ovládací skříně (d x š x v): 2,0 x 0,75 x 2,0 m
Teplotní rozsah: (0,5 m) 15-40 °C
Elektrické napájení: 3 fáze/50 Hz; jmenovité napětí 380 V; řídicí napětí 24 V
Připojené zatížení: - 3,5 mm 40 kW
Jmenovitý proud pojistky: 100 A
Typická spotřeba energie: cca 7,5 kW
Doba chodu vřetena: 5 min: 3069 h
Hodiny zapnutí: 1 hod: 10402 h
Generální oprava: 2009
Obecné informace Modernizace
Modernizace zahrnuje:
Řídicí systém: TNC 320
Nové pohony ve všech osách
Nový stůl
Nový upínací systém
Nové jednotky médií
Nová ruční ovládací jednotka
Nový systém chlazení
Nová hydraulická jednotka
30 měřicích stupnic (lineární měřicí systémy)
Výrobce řídicích jednotek: SK 40
CNC řízení: TNC 320
Kompletní elektrické dovybavení
Nová elektroinstalace v celém stroji
Integrace systému CNC (TNC 320)
Nové vstupy a výstupy (I/O)
Nové senzory a měřicí systémy
Aktualizované řídicí obvody a bezpečnostní obvody
Moderní řídicí systém CNC
Zvýšená přesnost díky novým měřicím systémům
Vyšší spolehlivost
Lepší výkon díky novým pohonům
Snížení prostojů díky novým pomocným jednotkám
Nová elektrická dokumentace
Aktualizovaná schémata
Zahrnuje systémy pro napájení, řízení, rozhraní stroje, operátorský panel a pohony
Základ stroje zůstává zachován:
Stolní vyvrtávačka MSC Chemnitz
Typ: BFT 90/5 MSC - 5 os
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
