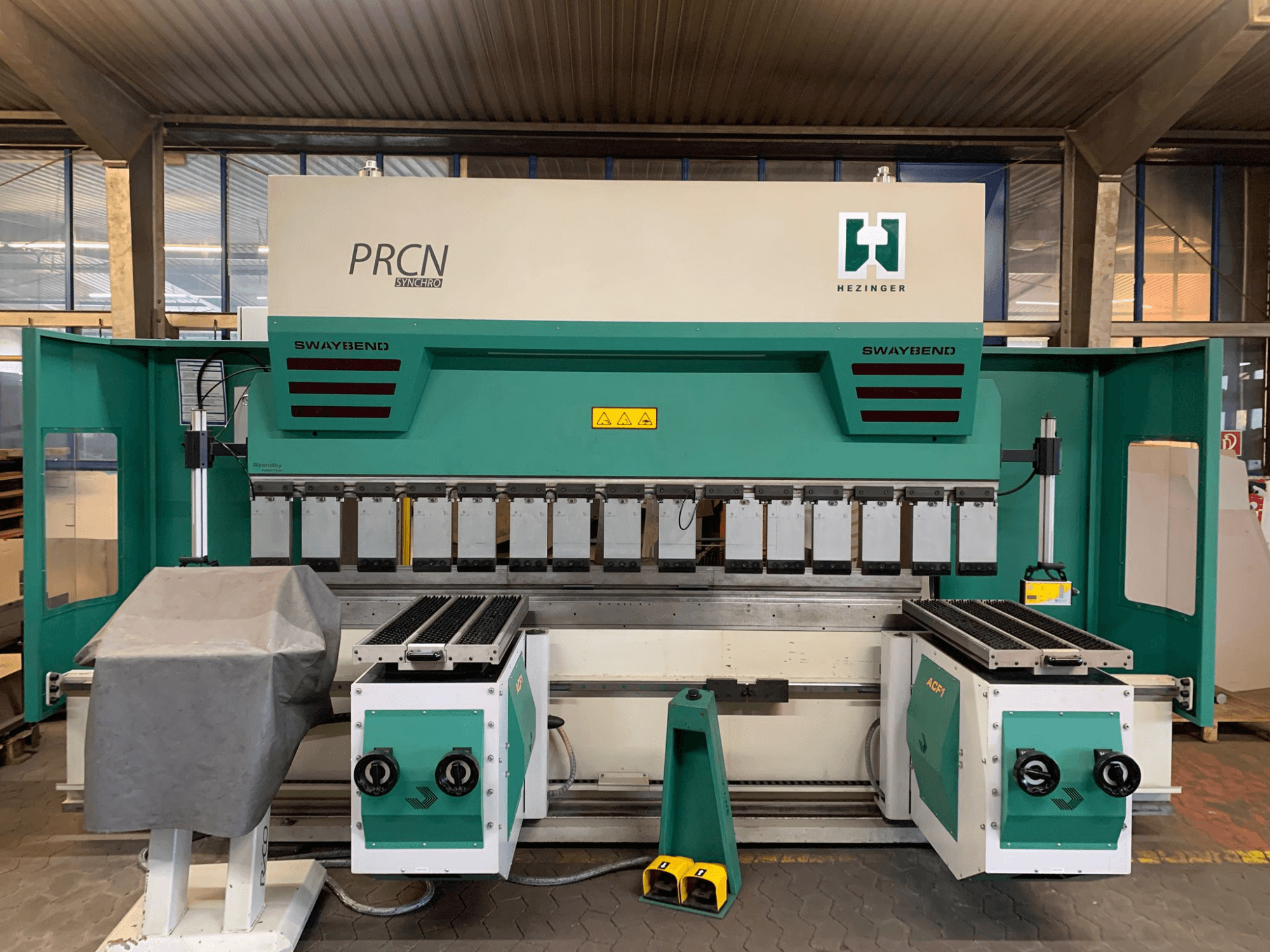

Other - PRCN Synchro 30135DE-BEN-OTH-2013-00001

Vzdálenost mezi bočními rámy: 2600 mm

Výkon motoru: 11 kW

Výška otvoru: 400 mm

Hloubka průchodu: 400 mm

Rychlost přiblížení: 200 mm/s

Pracovní rychlost: 0–10 mm/s

Rychlost zpětného pohybu: 150 mm/s

Rychlost osy X: 500 mm/s

Přesnost polohování osy X: ±0,05 mm

Dráha osy R: 150 mm

Rychlost osy R: 170 mm/s

Přesnost polohování osy R: ±0,20 mm

Opakovatelnost osy R: ±0,20 mm

Rozsah pojezdu os Z1–Z2: cca 2500 mm

Rychlost os Z1–Z2: 2000 mm/s

Přesnost polohování os Z1–Z2: ±0,10 mm

Opakovatelnost os Z1–Z2: ±0,10 mm

Laserový bezpečnostní systém: Fiessler AKAS LC-II F

Hydraulický systém: Hoerbiger

Paměť pro produkty a nástroje: 64 MB

Rozhraní: 2 × USB, RS232C, síťové rozhraní, rozhraní PLC

Nezávislé polohování prstů Z1-Z2: Ano

Volně pohyblivý pravý zadní doraz: Ano

Rozsah pohybu pravého prstu: 200 mm

Relativní nastavení pravého prstu: +100 mm / -100 mm

Pneumatická ramena pro podepření plechu s kuličkovými válečky: Ano

Systém ohýbacích pomůcek s CNC řízením: ACF1

Počet motorizovaných ohýbacích pomůcek: 2

Nosnost ohýbacího pomocného zařízení: cca 150 kg na jednotku

Rozsah podpory ohýbacích pomůcek: cca 900–1500 mm

Šířka ohýbacího pomocného zařízení na jedno rameno: cca 350 mm

Nastavení výšky ohýbacího zařízení: ±60 mm

Nastavení hloubky ohýbacího zařízení: 0–60 mm

Přesnost ohýbacího zařízení: ±0,2 mm

Pracovní prostor podpěrného ramene: 500 mm

Maximální výška krabice se zvednutým upínacím systémem: až 240 mm

Upínání nástroje: pneumatické horní upínání

Provozní doba: cca 11 270 h
