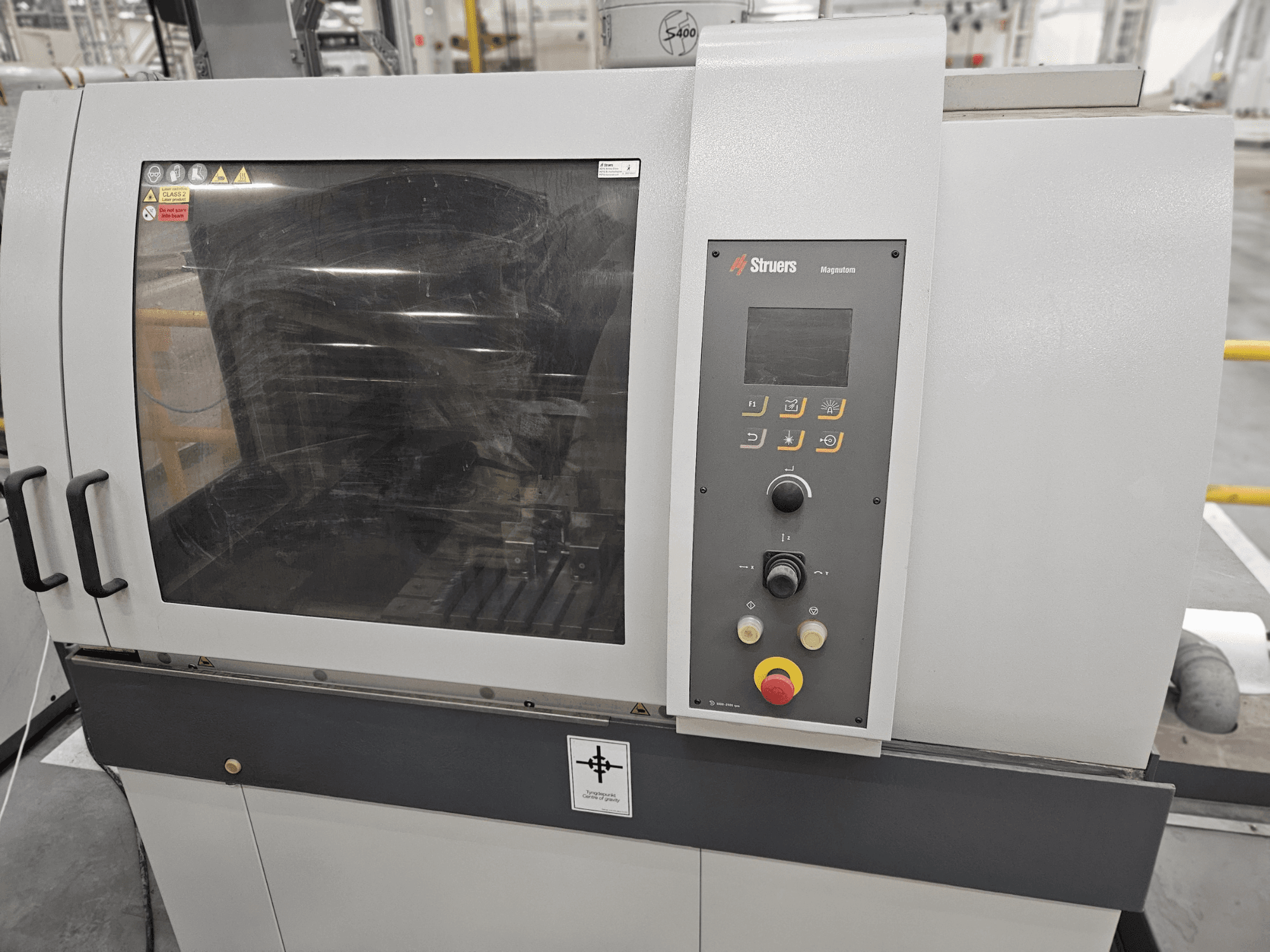

Other - Struers Magnutom 5000PL-SAW-OTH-2019-00001

• Kapacita řezu (max.) - Magnutom 400:

  • Kulatý materiál: Ø 151 mm

  • Obdélníkový materiál: Materiál: 151 × 403 mm

  • Plochý materiál: 92 × 550 mm

• Řezací motor:

  • Trvalý výkon (S1): 11 kW

  • Přerušovaný výkon (S3): 16 kW

• Řezné kotouče - Magnutom 400:

  • Velikost kotouče (průměr × tloušťka × otvor): 432 × 3,0 × 32 mm

  • Rychlost otáčení (jmenovité zatížení): 1000-1950 ot/min

• Řezné kotouče - Magnutom 500:

  • Rozměr kotouče (průměr × tloušťka × otvor): 508 × 3,5 × 32 mm

  • Rychlost otáčení (jmenovité zatížení): 1000-1850 ot/min

• Polohování a posuv:

  • Rozsah polohování řezného kotouče:

    • Osa Y: 385 mm

    • Osa Z: 235 mm

  • Maximální výška vzorku pod řezacím kotoučem: 0,5 m: Žádné omezení

  • Maximální rychlost polohování:

    • Osa Y: 70 mm/s

    • Osa Z: 50 mm/s

  • Rozsah rychlosti posuvu: 0,1-10 mm/s

  • Řezná síla: 0-1400 N

• Řezný stůl (pevný, Magnutom 400/500): 827 × 781 mm

• Řezná komora:

  • Šířka: 1000 mm

  • Hloubka: 1206 mm

  • Výška: 918 mm

Další vybavení

• Volitelný X-stůl:

  • Maximální velikost: 942 × 781 mm

  • Minimální velikost: 673 × 781 mm

  • Posuv osy X: 269 mm

  • T-drážky: 12 mm, obousměrné
