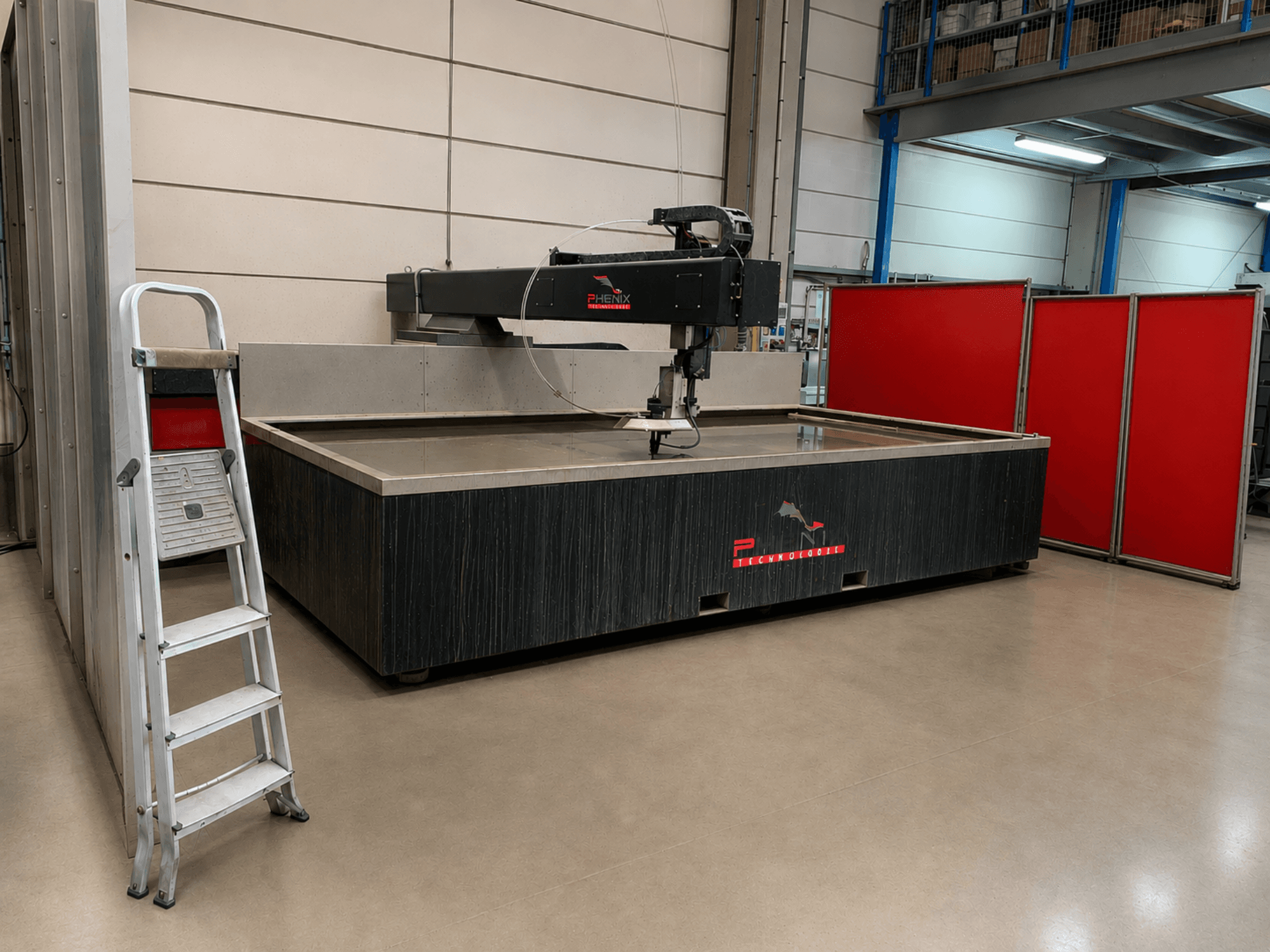

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Pracovní plocha: 3 000 × 1 500 mm

• Řezací proces: Řezání čistou vodou a abrazivním vodním paprskem

• Vhodné materiály: Ocel, nerezová ocel, hliník, pozinkovaná ocel a další materiály

• Maximální tloušťka řezu: až 70 mm (v závislosti na materiálu)

• Funkční zkouška: Možná před demontáží

Stroj / Pohybový systém

• Konzolová konstrukce (zatížení ze 3 stran)

• Lineární vedení s kuličkovými ložiskovými bloky

• Pohon s kuličkovým šroubem

• Bezkartáčové motory os s inkrementálními enkodéry

• Automatické mazání

• Ochrana os před znečištěním abrazivními částicemi

• Přesnost polohování: ±0,1 mm

• Opakovatelnost: ±0,05 mm

• Nádrž na vodu z nerezové oceli s nastavitelným přepadem a ventilem pro rychlý odtok

• Pozinkované nosné mřížky

• Bezpečnostní světelné závory a systém nouzového zastavení

Řezací hlava

• Řezací hlava AccuStream

• Maximální pracovní tlak: 4 000 bar (podle příručky MD JET)

• Doporučený průměr trysky: 0,10–0,30 mm

• Safírová nebo diamantová tryska

• Hydraulický ventil pro zapnutí/vypnutí

• Konfigurace: Řezání čistou vodou nebo abrazivní vodou

Vysokotlaké čerpadlo

• Výrobce/model: Hypertherm HyPrecision 75S

• Výkon čerpadla: 56 kW

• Maximální/výchozí řezací tlak: 4 137 bar

• Výrobní propichovací tlak: 1 379 bar

• Maximální průtok vysokotlaké vody: 5,7 l/min při 50 Hz / 6,1 l/min při 60 Hz

• Průtok vody na vstupu pro řezání: 11,4 l/min

• Vstupní tlak řezací vody: 3–8 bar

• Rozměry čerpadla (D × Š × V): 1 930 × 1 016 × 1 422 mm

• Provozní/přepravní hmotnost čerpadla: 1 497 kg / 1 415 kg

• Napájení: 400 V / 50 Hz

• Jmenovitý proud / Hlavní jistič: 103 A / 125 A

• Objem nádrže na hydraulickou kapalinu: 151 l

• Hydraulická kapalina: ISO VG 32 nebo 46

• Maximální teplota hydraulické kapaliny: 54,4 °C

• Maximální hydraulický tlak: 217 bar

Doplňkové vybavení

• Tlakový systém pro abrazivní materiál:

  • Objem zásobníku abraziva: 200 l

  • Tlak v zásobníku: 8 bar

  • Rozměry zásobníku: 1 070 × 780 × 1 320 mm (podle příručky MD JET)

  • Hmotnost bez náplně: 120 kg

  • Automatický systém podávání abraziva s monitorováním nízké hladiny

  • Pneumatický transport brusiva

  • Integrovaný systém dávkování/rozprašování brusiva

• Volitelně/k dispozici: Systém snímání výšky řezu v reálném čase (jak je uvedeno, dostupnost volitelná)
