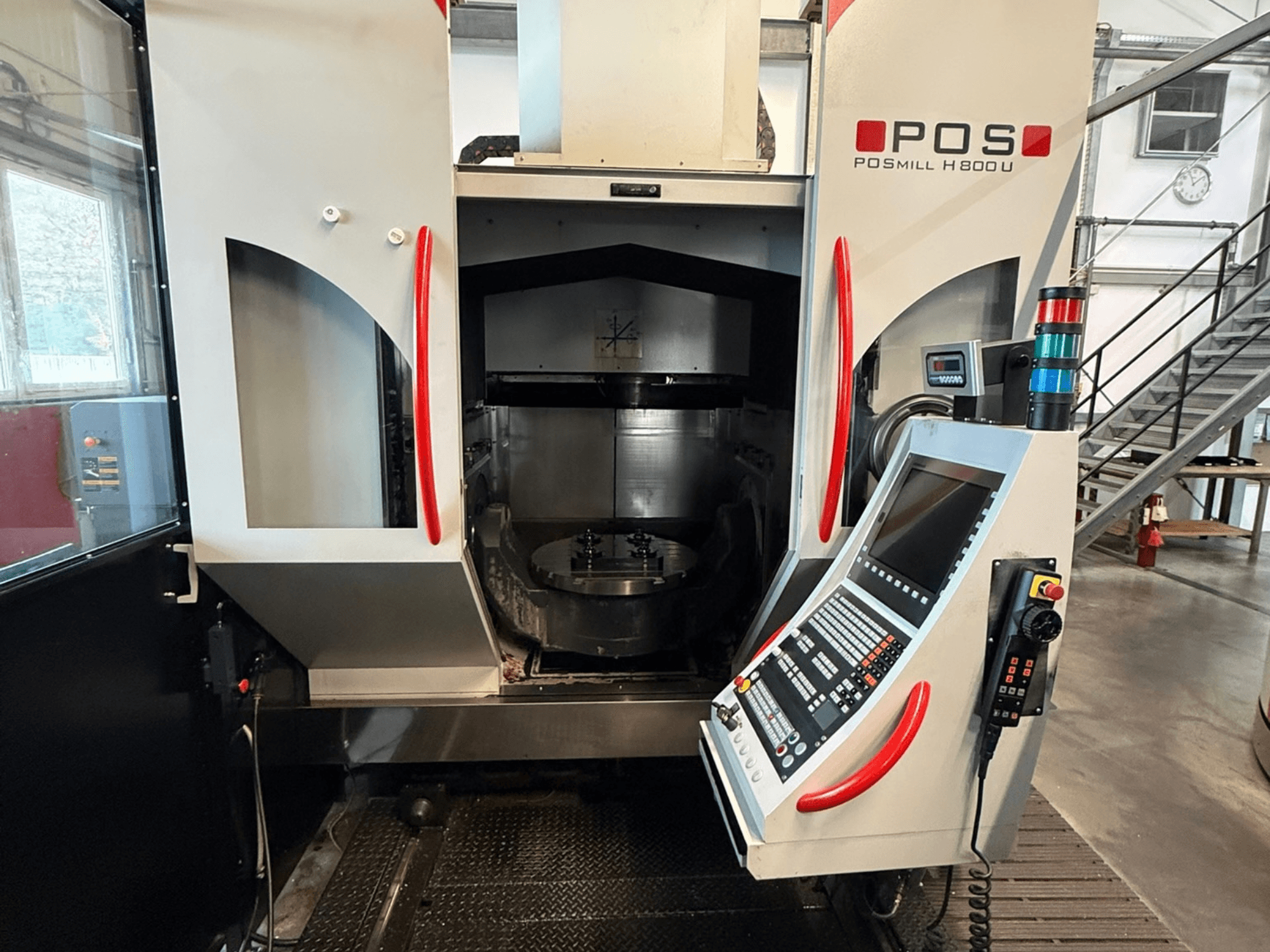

POSmill - H 800 UDE-MIL-POS-2015-00002

- Rozsah otáčení: -120 až +120 stupňů

- Otočný stůl: plynulý pohyb o 360 stupňů

- Vřeteno: Průtok chladicí kapaliny vřetenem (CTS / IKZ) 70 bar s pásovým filtrem

- Rozměry stolu: Ø 800 mm (stůl Kessler)

- Výměna nástrojů: 96-pozicový HSK-A 63

- Lineární měřicí systém: Heidenhain XYZ s proplachovacím vzduchem

- Chlazení rozvaděče: aktivní vzduch-vzduch

- Připojené zatížení: 90 kVA

- Proud při plném zatížení: 125 A

- Maximální proudové zatížení: 200 A

- Napětí: 400 V, 50 Hz

- Provozní doba s aktivovaným řízením: 27 157 h (ke konci roku 2025)

- Provozní doba při spuštěném programu: 21 340 h (ke konci roku 2025)

- Doplňkové vybavení:

- Řízené olejové chlazení 4. a 5. osy

- Regulovaný chladič vřetena

- Rotační měřicí systém Heidenhain

- Kinematický modul Heidenhain včetně referenční koule

- Externí kloubový pásový odvod třísek

- Čerpadlo chladicí kapaliny na hlavě ovládané pomocí M-funkcí

- Čerpadlo proplachovacího zařízení na třísky

- Elektromechanický odlučovač oleje a chladicí kapaliny

- Automatické sledování hladiny chladicí kapaliny

- Zadní ovládání měniče nástrojů s displejem

- Ochranné dvířka měniče nástrojů

- Trojité hydraulické připojení ve středu stolu

- 1 vzduchové připojení ve středu stolu

- Regulace teploty chladicí jednotky

- Příprava měření obrobku

- Infračervené měření obrobku - 3D dotyková sonda

- Měření nástrojů pomocí laseru BLUM (laserový most)

- Modul pro prevenci kolizí Heidenhain DCM

- Automatizační systém: automatizace palet FCS RP 400 (uvedeno do provozu začátkem září 2018)

- Počet pozic palet: 12

- Rozměry palety: 400 x 400 mm

- Maximální přepravní hmotnost: 500 kg
