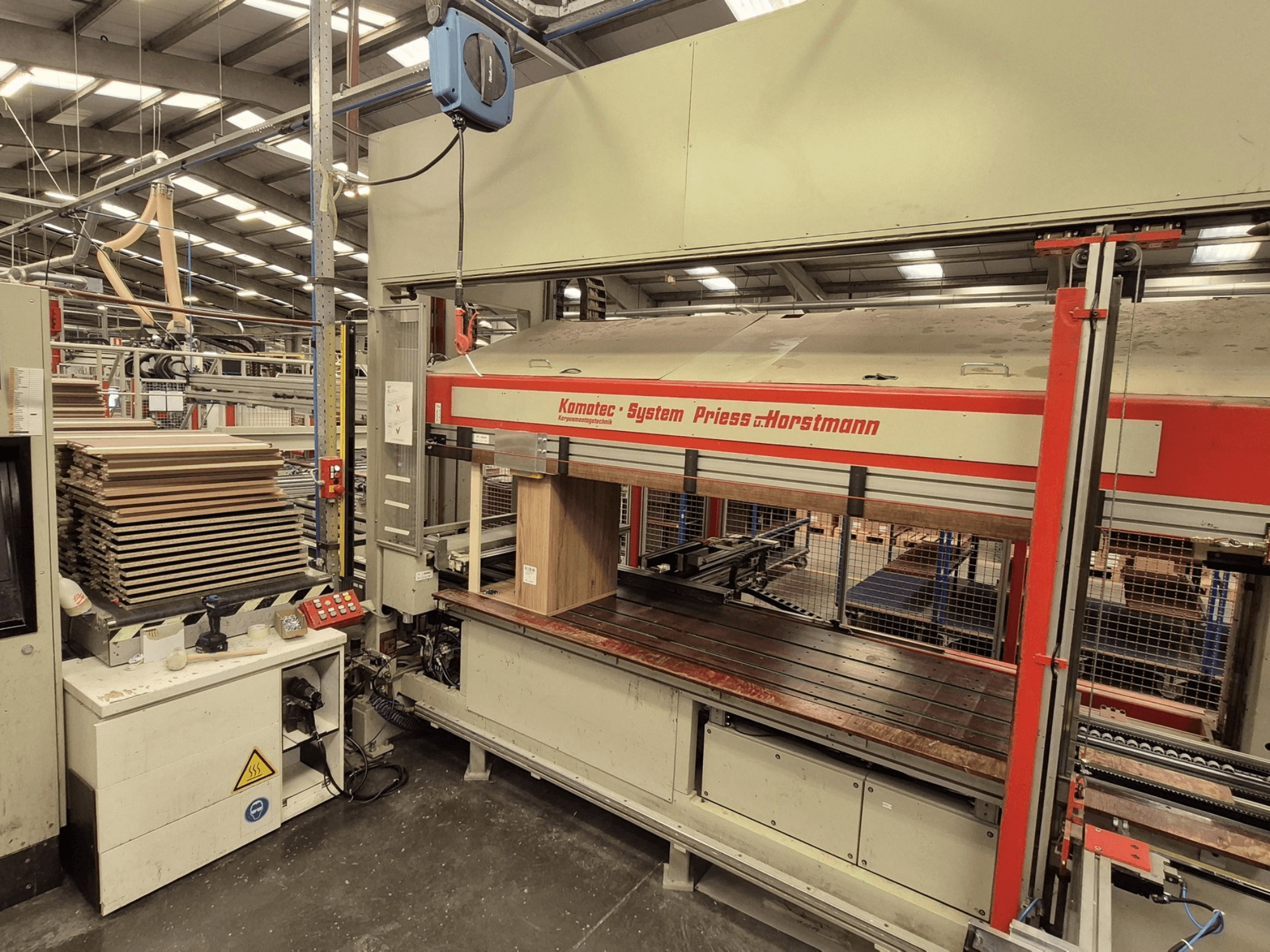

PREISS U HORTSTMANN - KP-5-CNCBE-PRE-PRE-2003-00001

• Rozměry obrobku

  • Výška skříně: 300-2500 mm

  • Šířka skříně: 300-1200 mm (menší šířky jsou možné ručně s plniči)

  • Hloubka skříně: 160-700 mm

  • Maximální tloušťka bočnic: 56 mm (včetně kování)

• Provozní požadavky

  • Napájení: 400 V ±10 %, 50 Hz, 3-fázový, cca 10 kW

  • Stlačený vzduch: 6-7 barů, bez oleje a suchý

  • Prostorově/ergonomicky: Vzduchový tlak: 0,5 l: Minimální výška místnosti 3700 mm; pracovní výška 930 mm

• Vizuální konfigurace (barvy RAL)

  • Skříň stroje a ovládání: RAL 7032 Kieselgrau

  • Podpěry a bezpečnostní kryty: RAL 3000 Feuerrot

  • Motory a odtahové digestoře: RAL 3000 RAL 9005 Mattschwarz

Doplňkové vybavení

• Vyrovnávací systém

  • Válečkové dopravníky (Roba)

    • Roba_11: délka ~2800 mm, využitelná šířka 700 mm; pohon děleným kruhovým řemenem; dva motory 0,55 kW; 60 m/min; 1 pevný koncový doraz + 1 ovladatelný středový doraz.

    • Roba_12: délka ~2800 mm, využitelná šířka 700 mm; motor 0,55 kW; 60 m/min; primární ovládání obsluhy (Start/Stop, nouzové zastavení).

    • Válce: 1: Ø 60 mm, potažené plastem; rozteč 128 mm.

    • Pracovní výška: 930 mm (±20 mm)

  • Příčné dopravníky (QF)

    • QF_11 a QF_12: 8 ozubených pásů; motory 0,55 kW s frekvenčními měniči.

    • Rychlost: 40 m/min při 50 Hz

    • Provoz: Pneumaticky naklápěný (hoch schwenkbar)

    • Celková příčná šířka: ~1720 mm

• Jednotka ZWA-1-CNC

  • Rozměry obrobku: výška skříně 300-2500 mm; šířka 300-1200 mm; hloubka 160-700 mm.

  • Provozní: Elektrické napájení a stlačený vzduch přes navazující lis na kostru.

  • Pracovní výška: 930 mm

  • Prostor: Minimální výška místnosti: 3700 mm

  • Konstrukce: Pevný rám odolný proti zkroucení s přesným vedením zvedacího stolu.
