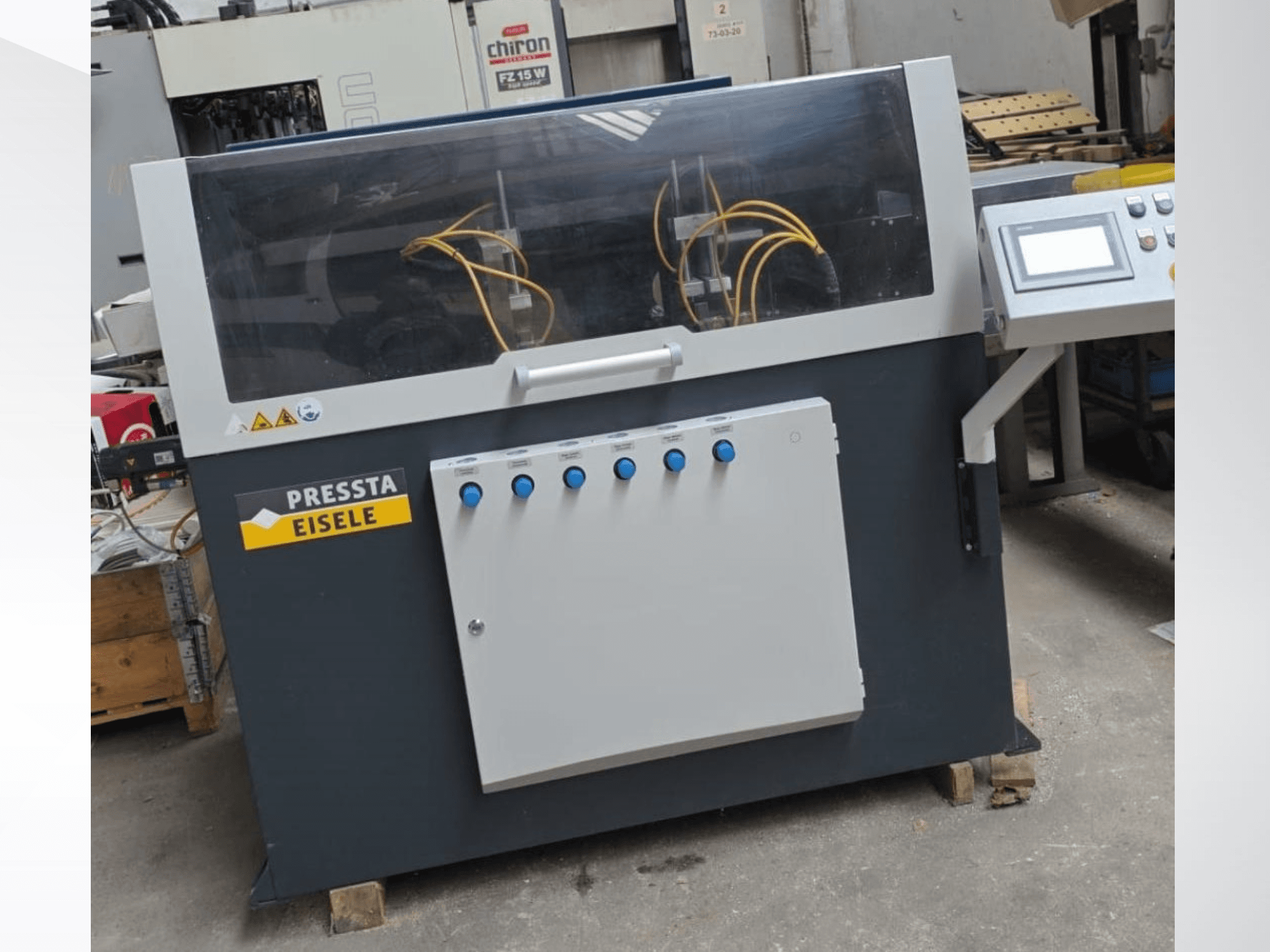

PRESSTA EISELE - PROFILMA 502 DE-SAW-PRE-2023-00001

Technické parametry

• Výkon pohonu pily: 7,5 kW (7 500 W)

• Pracovní cyklus: S6

• Otáčky pilového kotouče: max. 2 850 ot./min

• Napájení: 400 V, třífázové, 50 Hz

• Odběr proudu: 16 A

• Provozní tlak: 6–8 bar

Řezací kapacita

• Maximální šířka řezu: 270 mm

• Maximální výška řezu: 150 mm

• Maximální průměr řezu: 270 mm

• Maximální průměr kruhového materiálu (90°): 190 mm

• Maximální šířka profilu: 270 mm

• Rozsah délky profilu: 3–4 000 mm

• Minimální délka zbytku: Od 75 mm (v závislosti na profilu)

Pilový kotouč

• Průměr pilového kotouče: Ø550 mm

• Otvor pilového kotouče: Ø40 mm

Řídicí systém

• PLC: Siemens S7

• HMI: dotykový panel SIMATIC

• Řídicí jednotka: CPU 315

• Bezpečnostní systém: Flexisoft

• Funkce:

  • Počítadlo kusů

  • Násobič dávek pro zpracování svazků

  • Zobrazení doby cyklu

  • Řízení rozměrů řetězce

  • Diagnostika poruch

Připojení

• Vzdálený přístup: router IXON s připojením přes VPN

Systém podávání materiálu

• Typ pohonu: elektronický servopohon

• Zdvih posuvu: 800 mm

• Pohonný mechanismus: Vřeteno s kuličkovým šroubem

• Maximální délka profilu: 4 000 mm

• Podpora posuvu: Zvedací/spouštěcí válečková podpora

Posuv pily

• Typ posuvu: Motorizovaný

• Nastavení posuvu: Plynulé

• Směr řezu: zdola nahoru

Upínací systém

• Typ: Pneumatické horizontální a vertikální upínání

• Upínací poloha: Na straně posuvu a výstupu

• Regulace tlaku: 6 samostatných regulátorů tlaku

Mazání

• Typ mazání: Systém přerušovaného postřiku

• Objem nádrže: 1 l

• Vlastnosti:

  • Sledování hladiny

  • Automatické vypnutí

Bezpečnostní prvky

• Kompletní bezpečnostní kryt

• Zvukově izolovaný rám stroje

• Automatické vypnutí stroje po vyčerpání zásoby materiálu

• Prodloužení řezné mezery pro ochranu řezaných povrchů

Podpora materiálu

• Přívodní dopravník: válečkový dopravník o šířce 740 mm s ochranou proti vniknutí

• Výstupní stůl: 450 mm podpěrný stůl z materiálu Pertinax s ochranou proti vniknutí

Odsávání

• Odtahové otvory: 2 × Ø100 mm

Jednotka pro odsávání třísek

• Model: MG 3 (Italyvacuum Vortex 58 FT)

• Rok výroby: 2022

• Výkon motoru: 3 kW

• Napětí: 400 V / 3~ (±5 %)

• Odběr proudu: 7,2 A

• Hmotnost: 130 kg

• Vlastnosti:

  • Integrovaný cyklónový separační systém

  • Bezkontaktní antistatický systém

Další informace

• Stroj lze prohlédnout v provozu.
