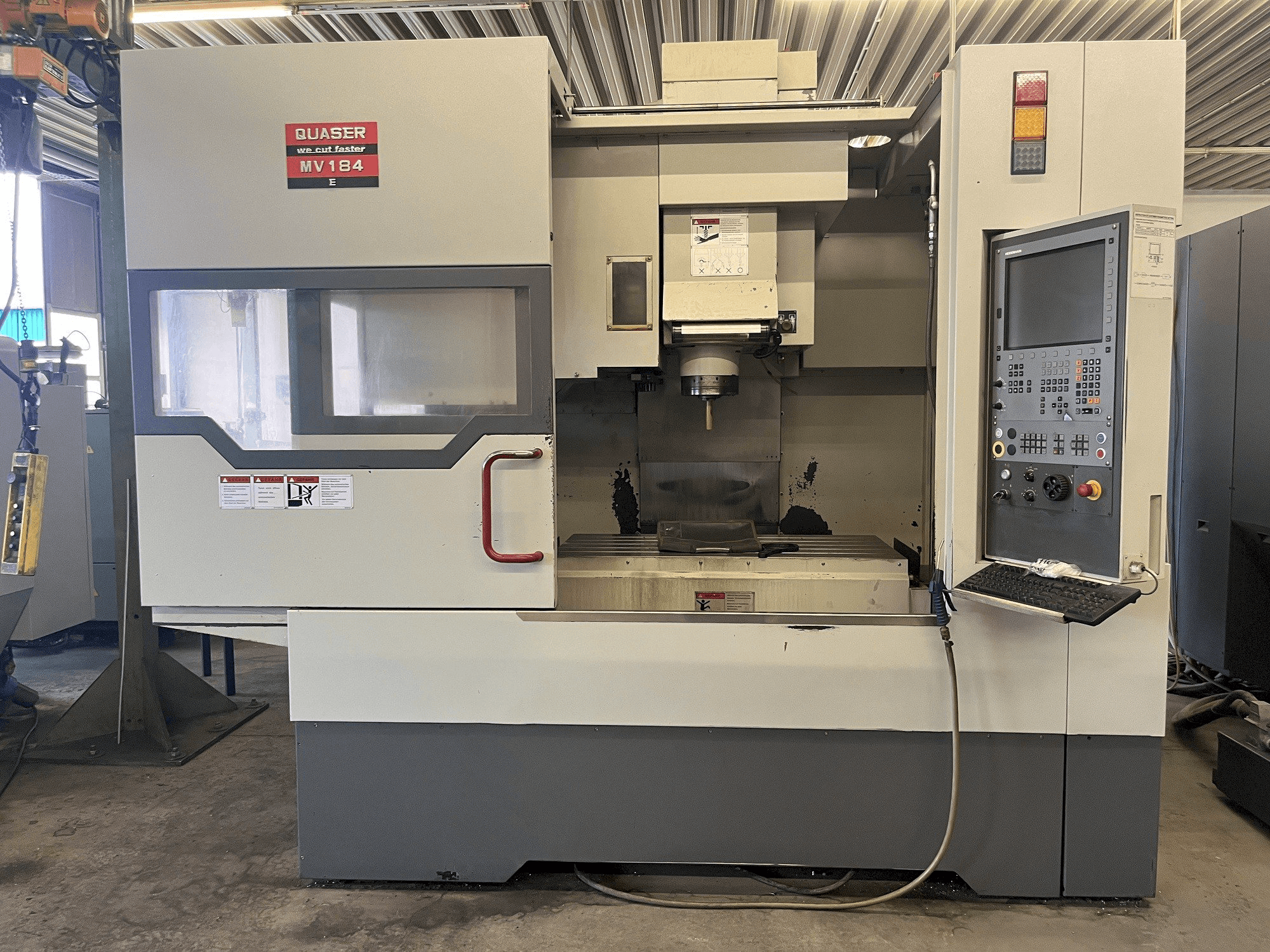

Čelní pohled  na Quaser MV 184E  stroj

Quaser MV 184E

Quaser - MV 184E

2009

29.000 €

gindumac cena
(Ex Works)
získat oficiální nabídku
Navštivte stroj
Poslat protinabídku
Stáhnout PDF

Máte další otázky? Kontaktujte nás!

sales contact

Petr Strýček

+420 737 021 218

p.strycek@gindumac.com

whatsapp
Kontaktujte na WhatsApp
Zobrazit v původním jazyce

Toto vertikální obráběcí centrum Quaser MV 184E bylo vyrobeno v roce 2009. Je vybaveno řídící jednotkou Heidenhain iTNC 620 a má 3. Stroj má otáčky vřetena 30 - 12000 ot./min.

Přehled

  • Výrobce: Quaser
  • rok: 2009
  • MODEL: MV 184E
  • typ aplikace: Frézování
  • Země umístění: Německo
  • Typ stroje: Obráběcí centra (vertikální)
  • dostupnost: Ihned
  • řídicí jednotka značky: Heidenhain
  • GINDUMAC ID: DE-MIL-QUA-2009-00001

Technické informace

Všeobecné údaje

  • Šířka: 2820 mm
  • Hloubka měření: 2920 mm
  • Výška měření: 2860 mm
  • Hmotnost stroje: 6790 kg

Řídící jednotka

  • Výrobce: Heidenhain
  • Model: iTNC 620

Hlavní jednotka

  • Rozsah otáček vřetena: 30 - 12000 1/MIN
  • Výkon motoru vřetena: 17 kw
  • Počet os: 3

Pojezdy os

  • Osa X Pojezdy os: 1020 mm
  • Osy Y Pojezdy os: 610 mm
  • Osa Z Pojezdy os: 610 mm

Stůl

  • Vnější délka: 1200 mm
  • Vnější šířka: 600 mm
  • Zatížení tabulky: 7 kg

    Všeobecné údaje

    • Šířka: 2820 mm
    • Hloubka měření: 2920 mm
    • Výška měření: 2860 mm
    • Hmotnost stroje: 6790 kg

    Řídící jednotka

    • Výrobce: Heidenhain
    • Model: iTNC 620

    Hlavní jednotka

    • Rozsah otáček vřetena: 30 - 12000 1/MIN
    • Výkon motoru vřetena: 17 kw
    • Počet os: 3

    Pojezdy os

    • Osa X Pojezdy os: 1020 mm
    • Osy Y Pojezdy os: 610 mm
    • Osa Z Pojezdy os: 610 mm

    Stůl

    • Vnější délka: 1200 mm
    • Vnější šířka: 600 mm
    • Zatížení tabulky: 7 kg

      Další vybavení

      • - Dopravník třísek

      Dodatečné informace

        Výhody stroje

        • Výhody technického stroje:
          • - Vnitřní přívod chladicí kapaliny 20 bar
          • - Počet nástrojů v zásobníku 30 kusů
          • - Držák nářadí sk 40
          • - Dvouramenný měnič nástrojů s 30 úložnými místy
          • - Velkorozměrová lineární vedení ve všech osách
          • - Vysoce dynamické pohony digitálního posuvu s výkonem osy 6800 n (z 13900 n)
          • - Počítačově optimalizované, těžké tělo stroje vyrobené ze silně žebrované litiny
          • - Rychloposuv 32 rnlmin (z ;24 mlmin), zrychlení {x/y/z) 3/3 /3 m/s'
          • - Točivý moment 108 nm
          • - Hlavní vřeteno siemens-weiss sk 40, vhodné pro standardní přípravky a nástroje s čelním systémem
        • Kvalitativní výhody stroje:
          • - Chladicí systém hlavního vřetena se samostatným 100 1 olejovým chladicím okruhem a přívodem vzduchu pro hlavní motor
          • - Předepnuté kuličkové šrouby pr. 45 mm
          • - Držáky nástrojů podle din 69871 (bt 40 oplion), utahovací šrouby nástrojů podle din 69872 (iso) 7388 možnost)
          • - Likvidace třísek, skládající se ze 2 šnekových dopravníků a sptllsyslem v pracovní oblasti, stejně jako dopravník se škrabkovým pásem
          • - Nádrž na chladicí kapalinu o objemu 300 l
          • - Záplavové chlazení, s 12 nastavitelnými výstupními tryskami umístěnými v prstenci na hlavě vřetena, dopravní výkon 60 1/min při 2 barovém palronovém filtru 80 µ pro proplach třísek a zaplavovací chlazení
          • - Vnitřní přívod chladicí kapaliny s čerpadlem grundfoss 20 bar. 251/min, vč. Patronový filtr 25 µ
          • - Proplachování třísek čerpadlem grundtoss 60 1/min při 2 barech, nerezové misky na třísky v pracovní komoře
          • - Plná ochrana pracovní komory s velkými průhledovými dvířky (otevření dvířek 900 mm) a 2 světly pracovního prostoru, stejně jako kontrolka stavu stroje
          • - Foukání vzduchu, externí. Pro suché zpracování

        Informace navíc

        • - Stříkací pistole na chladicí kapalinu. - dvoubarevná malba světle šedá/šedá. - Skleněné váhy pro X-. Osy Y a Z (HDH) včetně přetlakování, aby se zabránilo znečištění systému přímého měření. - Automatické centrální mazání pro kuličkové šrouby. - Obráběcí centra Quaser splňují normy CE.

      *Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
