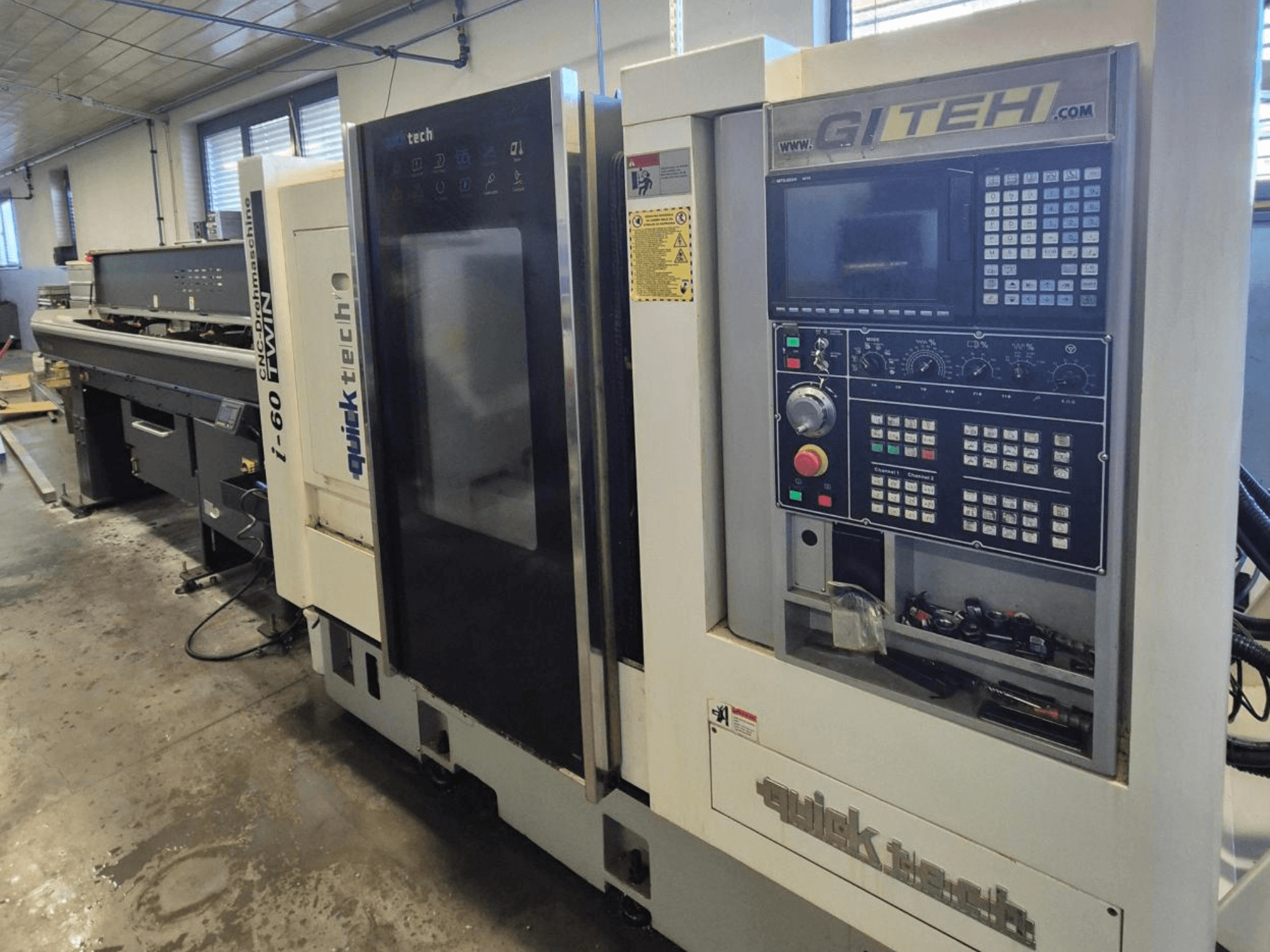

Quick-Tech - i60 twin SI-TUR-QUI-2016-00001

• Otvor hlavního vřetena: 60 mm

• Otvor vedlejšího vřetena: 42 mm

• Maximální délka soustružení: 300 mm

• Otáčky

  • Hlavní vřeteno: 4000 ot/min

  • Vedlejší vřeteno: 4000 otáček za minutu

  • Poháněné nástroje: 4000 ot/min

• Vřetena

  • Indexování hlavního vřetena: 0,001°

  • Indexování vedlejšího vřetena: 0,001°

  • Hydraulická brzda vřetena (hlavní a vedlejší)

  • Synchronizace otáčení a polohování vřetena

• Nástrojové stanice

  • Strana hlavního vřetena: 6 vnějších soustružení, 5 vnitřních soustružení

  • Strana vedlejšího vřetena: 3 vnější soustružení, 4 vnitřní soustružení

  • Poháněné nástroje: 12 stanic

• Možnosti obrábění

  • 4osé simultánní obrábění

  • Programování celé osy přímo z řídicího systému

  • Funkce ofukování vzduchem (M-kód)

  • Detekce vysunutí dílu

• Upínání obrobků

  • Hlavní vřetenové sklíčidlo: Ø185 mm

  • Sklíčidlo vedlejšího vřetena: Ø173 mm

• Vybavení stroje

  • Vyrovnávací šrouby a desky stroje

  • LED pracovní světlo

  • Tříbarevná signální věž

  • Automatický centrální mazací systém

  • Nádrž na chladicí kapalinu a snímač hladiny chladicí kapaliny

  • Vysokotlaké čerpadlo chladicí kapaliny 30-40 barů

  • Transformátor 380V/220V

  • Základní sada nářadí

  • Příručka obsluhy, programovací příručka, elektrická schémata, dokumentace PLC

• Řídicí systém: Mitsubishi M70

  • 10,4" barevný displej; kontrola programu ručním kolečkem MPG

  • Absolutní/inkrementální programování; ISO programování

  • Funkce automatického vypnutí stroje

  • Cyklus řezání závitů (G92); tuhé závitování

  • Konstantní řezná rychlost (G96/G97)

  • Zobrazení času výroby a počítadlo dílů

  • Jog pohyb pro osy X, Z, Y, W; konturování C1 a C2 pro soustružení/frézování

  • Minimální přírůstek vstupu: 0,001 mm

  • 80 geometrických a korekčních pozic nástroje

  • Načítání programu přes paměťovou kartu nebo USB; síťové připojení

  • Programování úkosů a poloměrů; kompenzace poloměrů

  • Absolutní motory (bez nutnosti navádění); autodiagnostické funkce

  • Synchronizace vřetena

  • Řezání závitů s poháněnými nástroji; řezání závitů na pomocném vřetenu

  • Pomocné funkce pro programování; simulace 2D programu

  • Možnost editace PLC

  • Včetně funkce řezání ozubených kol

  • Orientace poháněných nástrojů

Přídavné vybavení (není součástí základního stroje)

• Dopravník třísek

• Podavač tyčí VITO 56 (3 m)

• Dopravník hotových dílů
