Romi - C 510DE-TUR-ROM-2014-00001

Další vybavení

• Konzola: Automatický cyklus v podélném směru s aktivací výklenku konzoly.

Výhody stroje

Technické výhody stroje

• Automatické funkce: upínání nástrojů, kalení vodicích ploch, přepínání otáček frézovacího vřetena, cykly rámu a mazání vodicích ploch.

• Speciální provedení: plně vybavené, s ručním řízením otáček, se sníženým rozsahem otáček, s ručním utahováním, s číselným ukazatelem pro zahraniční výrobu a s klimatizovaným provedením bez řídicího systému.

• Vodicí plochy: kalené a pokovené protiplochy.

• Stoupací frézování: automatické zařízení je součástí dodávky.

• Automatické upínání nástrojů

Další informace

Speciální verze stroje: Frézování na zvednutém vřeteníku, automatické cykly rámu a splnění zahraničních norem po dohodě.

Maschinenbeschreibung:

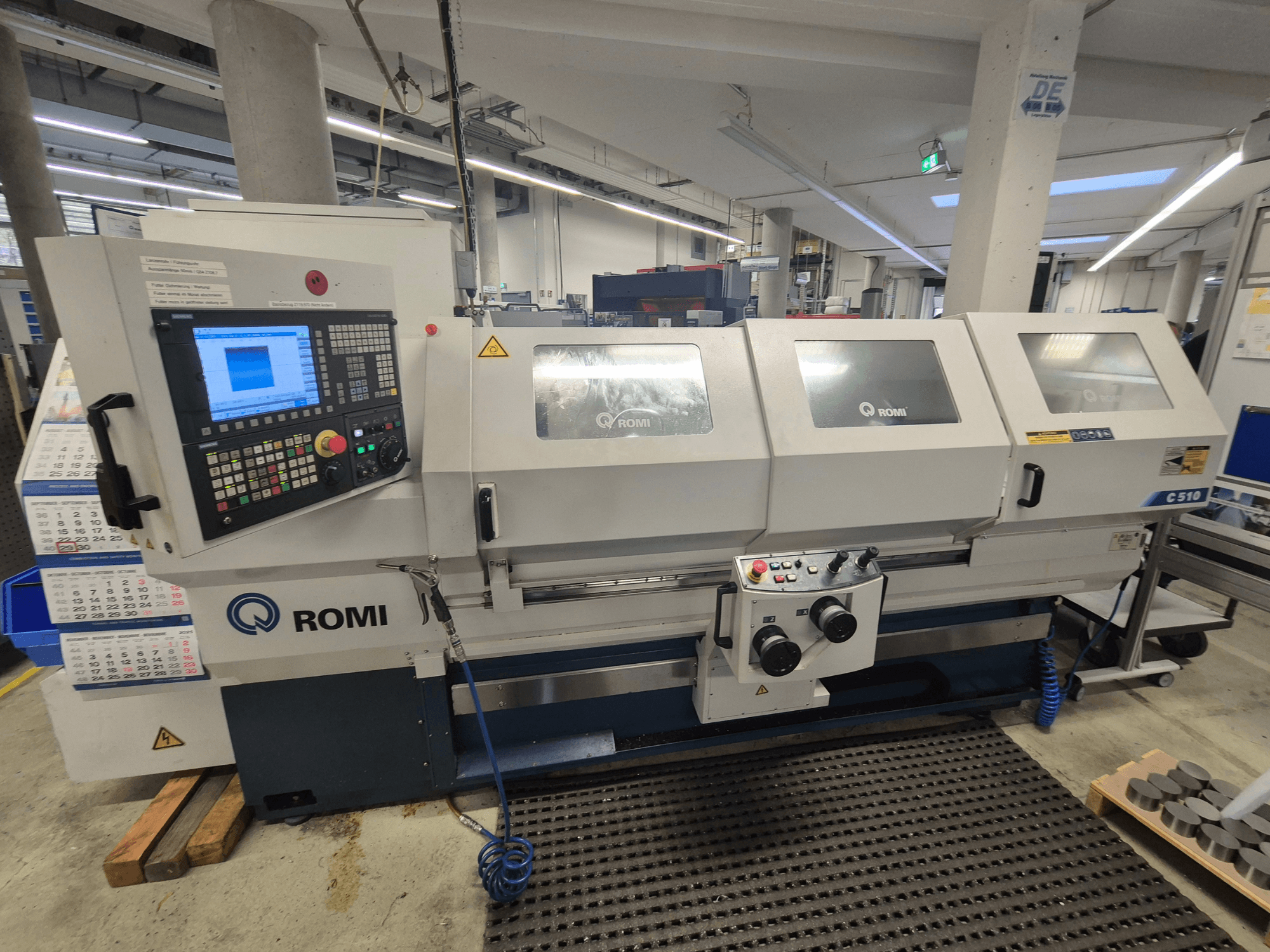

SIEMENS: CNC-Horizontal-Drehmaschine - ROMI C 510 V5.0 - SIEMENS

Standardausführung:

. Siemens-Steuerung 828D sl, mit 10,4" LCD-Farbmonitor.

. ASA A2-6" Spindelkopf, Drehmoment: max. 303 Nm bzw. ASA A2-8", max. Drehmoment 408 Nm, mit 520mm Schwingdurchmesser.

über Bett, 450 mm Schwingdurchmesser über Schlittenführung und 255mm Schwingdurchmesser über Planschlitten.

. Reitstock mit manueller Positionierung des Grundkörpers, mit manueller Betätigung der Pinole (stehende Zentrierspitze) MK-4

. Eilgang längs/quer mit 10.000mm/min.

. Herausziehbarer Spänewanne

. Elektroanlage lieferbar für folgende Spannungen/Frequenzen : 400VCA / 50-60Hz

. Abgedichtete Arbeitsraumleuchte

. ROMI RMMP manuelles Maschinenpaket, bestehend aus CNC gesteuertem Hauptschlitten mit zwei

elektronischen Handrädern für X- und Z-Achse, Joystick-Schaltern und der

bedienerfreundlichen Siemens Software "Manual Machine Plus"

. Adapterplatte Multifix K22 Type B mit Multifix Stahlhalterkopf B K22.

. Schleppeinrichtung für Reitstock

. Automatische Schmierung mit Inline-Filter und Füllstandsensor (Automatické měření s vnitřním filtrem a snímačem teploty).

. Kühlsystem, komplett mit Kühlmittelbehälter und Kühlmittelpumpe (10l/min,@7bar, 1,5kw/ 2cv).

. Kühlwasser Spritzpistole mit zusätzlicher Pumpe.

. Elektrischer Schaltschrank mit Kühlung über Zentrifugalgebläse und Überdruck .

. Spritzschutz, komplett, Schutztüre mit Sicherheitsfenster und Verriegelung durch elektrische Sicherheitsschalter .

. Schrauben und Muttern für Nivellierung .

. Schraubwerkzeugsatz für den Betrieb der Anlage.

. Vollständige Dokumentation für das ROMI-Produkt auf CD.

. Standardlackierung : Epoxidlack strukturiert Munsell-Blau 10B-3/4 und Epoxidlack strukturiert grau RAL 7035.

. Einhaltung der geltenden CE-Sicherheitsvorschriften

Steuerungsbeschreibung:

SIEMENS 828D sl

Standardfunktionen:

1 - RESSOURCEN UND CNC-LEISTUNG

- Genauigkeit 80-Bit-NANOfp

- Minimale Blockzykluszeit = 80-Bit-NANOfp

- Look Ahead = 1

- Beschleunigung mit Ruckbegrenzung

- Taktsynchrone Prozesse und Hochgeschwindigkeitsausgang

- Sprachen: Deutsch, Portugiesisch, Englisch, Spanisch, Italienisch, Französisch

- Ethernet-Schnittstelle

- USB-Schnittstelle

- Teilenummer, Maschinenzykluszeit und Uhr

- Berechnungsfunktion

2 - PROGRAMMIERUNGSRESSOURCEN:

- Verzeichnis geordnet nach Programm, Unterprogramm und Zyklen

- höhere Programmiersprache

- Programmieranleitung

- Programmieranleitung CNC-Programmierung

- Programmsatzsuchlauf

- Hintergrundprogrammierung

- Unterprogrammaufruf

- Speicherprogrammnummer

- Teileprogrammspeicher = 3 MB

- Programm laden / speichern

- Programmerstellung und -bearbeitung

- Linear-, Kreis- und Schraubenlinien-Interpolation

- Verweilzeit

3 - VORSCHUBFUNKTIONEN:

- Vorschub in mm/min oder Zoll/min

- Vorschub v mm/min oder Zoll/min

- Vorschub und genaues Positionieren an den Ecken

- Genauhalt

4 - GRAFICKÉ FUNKCE:

- PC-ähnlich

- Animierte Elemente - Unterstützung Zyklusparameter

- Grafická simulace 2D

5 - KOORDINAČNÍ SYSTÉMY:

- Arbeitsebenenauswahl

- Werkstückkoordinatensystem mit 100 Paaren

- Maschinenkoordinatensystem

- Voreinstellen des Werkstückkoordinatensystems

- Lokales Werkstückkoordinatensystem

- Eingabemaske für Werkzeuglängenvermessung (manuelle Betriebsart)

6 - KOORDINATENWERTE UND ABMESSUNGEN:

- Geschwindigkeit und Abmessungen in Zoll oder metrisch

- Programmierung in Absolutmaß und Kettenmaß

- Lineární a křížová interpolace s polárními koordináty

- SCALE / ASCALE

- ZRCADLO / ZRCADLENÍ

- Koordinatensystemdrehung

- Nullpunkttransfer

7 - SPINDELFUNKTIONEN:

- U/min v S-kódu

- Winkelpositionierung Spindel (M19 und Spos)

8 - ANGEWENDETE WERKZEUGFUNKTION:

- Werkzeugradiuskorrektur

- Manuelle Messung von Werkzeuglänge und -radius

- Werkzeugkorrektur Korrekturpaare (Länge und Durchmesser) = 256 und 512 für AP-Version

- Werkzeugverwaltung

- Standzeitverwaltung

9 - MAKRO:

- Parameter-Programmierung

- Makro und Anwendervariablen

- Systémové proměnné

10 - VEREINFACHUNGSPROGRAMMFUNKTIONEN:

- Festzyklus zum Bohren, Ausbohren und Gewindeschneiden

- Kreisförmiges Muster für gerade und kreisförmige Nuten

- Festzyklus zum Gewindebohren ohne Ausgleichsfutter

- Festzyklus zum Gewindefräsen

- Gewindebohren mit Ausgleichsfutter

- Gewindereparaturzyklus

11 - PROGRAMMIERFORMAT - 828D sl-REIHE:

- Programmierformat ISO-Code

- Programmierunterstützung CNC-Programmierung

12 - BETRIEBSMODI:

- JOG-Betrieb

- Handrad-Betrieb

- MDA-Betrieb

- Automatikbetrieb

- Einzelsatzbetrieb

- Programmhalt

- Wahlweiser Halt

- Programmtest

- Satz löschen

- Achsreferenzierung durch Programm

- Werkzeugrückzug und Repositionierung in JOG-Betrieb (Taste REPOS)

- Programmneustart

- Automatischer Betrieb über Speicher oder Fernsteuerung

13 - WARTUNGSFUNKTIONEN:

- NOT-HALTControlPopis:

SIEMENS 828D sl

Standardní funkce:

1 - ZDROJE A VÝKON CNC

• 80bitová přesnost NANOfp

• Minimální doba cyklu bloku = 80bitové NANOfp

• Look Ahead = 1

• Zrychlení s omezením trhání

• Synchronní procesy a vysokorychlostní výstup

• Jazyky: Němčina, portugalština, angličtina, španělština, italština, francouzština

• Rozhraní Ethernet

• Rozhraní USB

• Číslo dílu, doba cyklu stroje a hodiny

• Funkce výpočtu

2 - PROGRAMOVACÍ ZDROJE:

• Adresář uspořádaný podle programu, podprogramu a cyklů

• Vysokoúrovňový programovací jazyk

• Programovací příručka

• Příručka pro programování CNC

• Vyhledávání programových bloků

• Programování na pozadí

• Volání podprogramu

• Paměť čísel programů

• Paměť programu dílu = 3 MB

• Načtení / uložení programu

• Vytváření a editace programu

• Lineární, kruhová a šikmá interpolace

• Doba prodlevy

3 - FUNKCE POSUVU:

• Posuv v mm/min nebo palcích/min

• Posuv v mm/min nebo palcích/min

• Posuv s přesným polohováním v rozích

• Přesné zastavení

4 - GRAFICKÉ FUNKCE:

• Rozhraní podobné PC

• Animované prvky - podpora parametrů cyklu

• 2D grafická simulace

5 - SOUŘADNICOVÉ SYSTÉMY:

• Výběr pracovní roviny

• Souřadnicový systém obrobku se 100 páry

• Souřadnicový systém stroje

• Přednastavení souřadnicového systému obrobku

• Místní souřadnicový systém obrobku

• Vstupní maska pro měření délky nástroje (ruční režim)

6 - SOUŘADNICOVÉ HODNOTY A ROZMĚRY:

• Rychlost a rozměry v palcích nebo metrických souřadnicích

• Programování v absolutních a přírůstkových rozměrech

• Lineární a kruhová interpolace s polárními souřadnicemi

• SCALE / ASCALE

• ZRCADLO / ZRCADLENÍ

• Rotace souřadnicového systému

• Přenos nulového bodu

7 - FUNKCE VŘETENA:

• Otáčky v S-kódu

• Úhlové polohování vřetena (M19 a Spos)

8 - FUNKCE APLIKOVANÉHO NÁSTROJE:

• Kompenzace poloměru nástroje

• Ruční měření délky a poloměru nástroje

• Páry posunutí nástroje (délka a průměr) = 256 a 512 pro verzi AP

• Správa nástrojů

• Správa životnosti nástroje

9 - MACRO:

• Programování parametrů

• Makro a uživatelské proměnné

• Systémové proměnné

10 - ZJEDNODUŠENÉ PROGRAMOVACÍ FUNKCE:

• Pevné cykly pro vrtání, vyvrtávání a závitování

• Kruhový vzor pro přímé a kruhové drážky

• Pevný cyklus pro závitování (bez kompenzačního sklíčidla)

• Cyklus frézování závitů

• Závitování s kompenzačním sklíčidlem

• Cyklus opravy závitů

11 - PROGRAMOVACÍ FORMÁT - 828D sl SERIES:

• Formát programování podle kódu ISO

• Podpora CNC programování

12 - PROVOZNÍ REŽIMY:

• Režim JOG

• Režim ručního kolečka

• Režim MDA

• Automatický režim

• Režim jednoho bloku

• Zastavení programu

• Volitelné zastavení

• Testování programu

• Odstranění bloku

• Odkazování na osu prostřednictvím programu

• Zatažení a změna polohy nástroje v režimu JOG (tlačítko REPOS)

• Opětovné spuštění programu

• Automatický provoz přes paměť nebo dálkové ovládání

13 - FUNKCE ÚDRŽBY:

• NOUZOVÉ ZASTAVENÍ (E-STOP)
