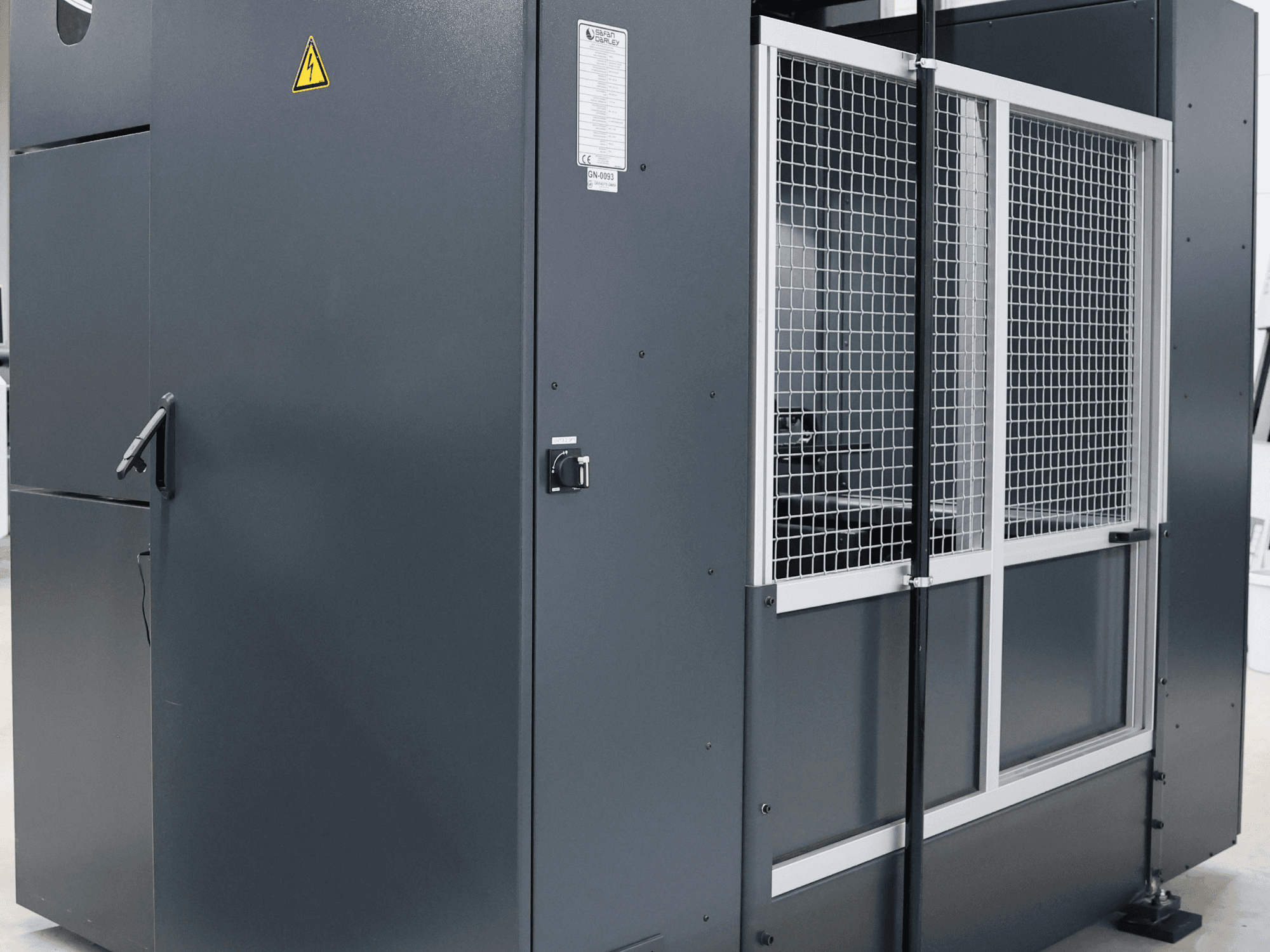

SAFAN - Darley E-Brake PremiumDE-BEN-SAF-2019-00001

• Řízení a software:

  • Ovládání EC10 s rozdělenou obrazovkou na výškově nastavitelném otočném rameni

  • Ovládání SafanDarley EC s otočným ramenem umístěným uprostřed (ovládání z obou stran).

  • Zobrazuje DWG, DXF, PDF, JPG, PNG, BMP, WMV.

  • Návod k obsluze a HMI v německém jazyce

  • Softwarový balíček EC20 pro EC10 s dělenou obrazovkou včetně EC Profiler s 2D simulací ohýbání.

  • Automatický výpočet pořadí ohybů a grafické znázornění pro soubory AutoPol a Radan.

• Osy a dráhy:

  • CNC řízené Y1/Y2 (zdvih 300 mm)

  • CNC řízená osa X

  • CNC řízená osa R

  • CNC řízená Z1+Z2 (typ G) s programovatelným nezávislým bočním nastavením prstů zpětného rázu

  • CNC řízená osa dX na prstu Z2, zdvih 100 mm (+/- 50 mm), s kalenými 3D vačkami zpětného rázu

  • Zvětšený montážní rozměr Q = 650 mm, zdvih 300 mm

• Nástroje a upínání:

  • NSCL-II HC Premium horní nástrojový adaptér s hydraulickým upínáním, kalený povrch, včetně hydraulické jednotky.

  • Pracovní výška horního nástroje 80 mm; upínací délka 1275 mm.

  • OB II HC Premium montážní stůl s nastavovacím klínem, hydraulické upínání, kalený povrch.

  • Rozměry montážního stolu 110 x 87 x 1275 mm, včetně hydraulické jednotky.

• Rozměry:

  • Měření tloušťky plechu E-Bend S na zpětném měřicím prstu Z1.

• Bezpečnost a osvětlení:

  • Bezpečnostní světelná clona programovatelná na CNC

  • Bezpečnostní vybavení v souladu se směrnicí EU o strojních zařízeních MRL/2006/42/EG.

  • Osvětlení pracovního prostoru na přední straně a osvětlení nástrojů na zadní straně.

• Ergonomie (integrovaná do stroje):

  • Ergonomický balíček: spodní nosník s výklenkem pro nohy a sklopnou opěrkou nohou

  • Nožní pedál použitelný na opěrce nohou nebo na podlaze

• Identifikace a logistika:

  • Číslo celního sazebníku: 8462 2110

  • Hmotnost hlavního stroje: 3250 kg; rozměry: 2330 x 1809 x 2649 mm

  • Vedlejší paleta: 90 kg; 1300 x 800 x 900 mm

Doplňkové vybavení

• Ergonomický systém stolu: centrální segment (výškově a naklápěcí) a levý/pravý segment (výškově nastavitelný).

• Nastavitelná židle s nastavitelným sedákem, opěrkou nohou a opěradlem na otočných kolečkách

• Levá skříňka na materiál s pěti výškově nastavitelnými policemi
