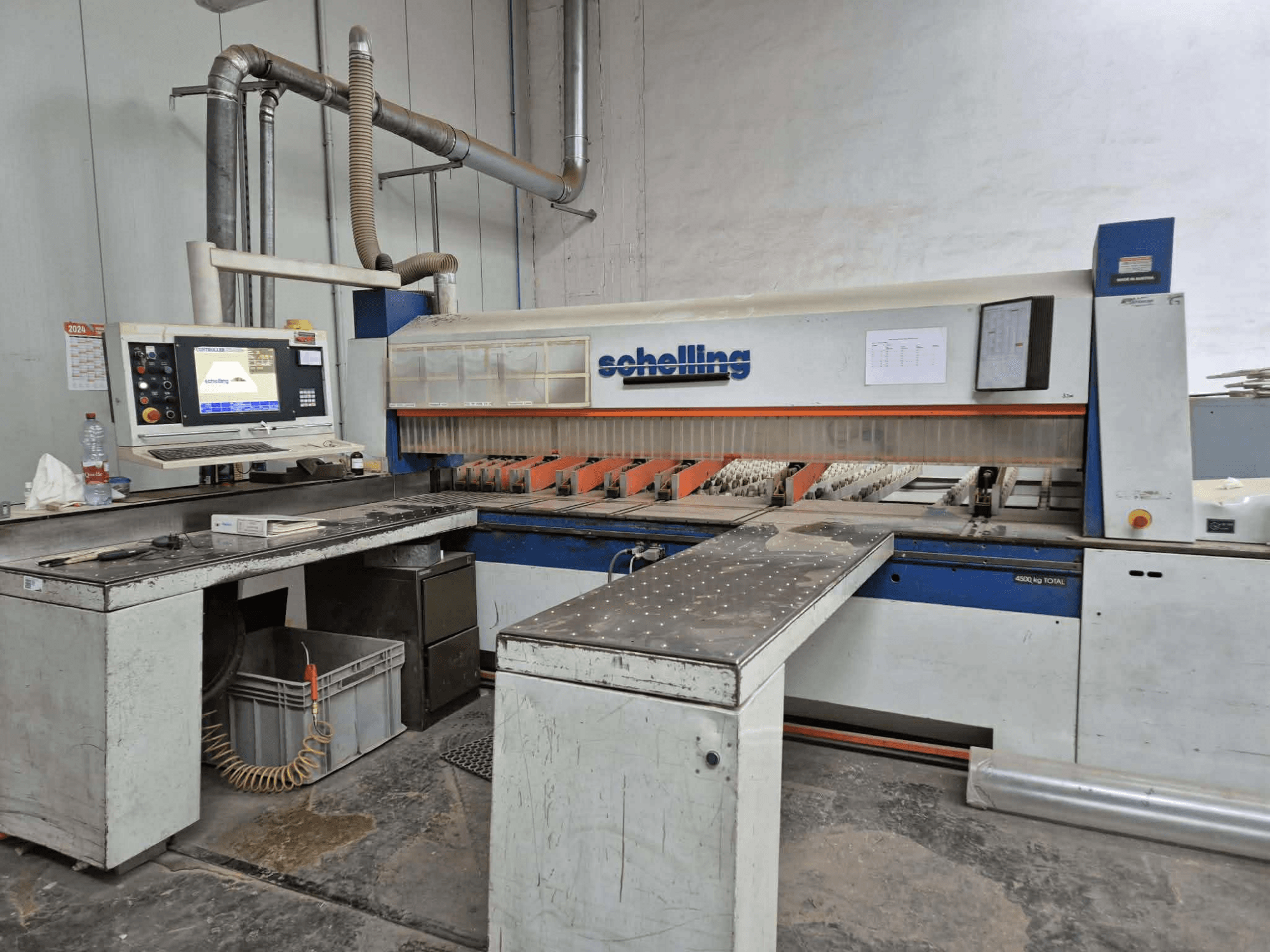

SCHELLING - FLM 365.002HU-SAW-SCH-1995-00001

Technické údaje:

• Průměr hlavního pilového kotouče: 400 mm

• Průměr pilového kotouče: 200 mm

• Maximální vyložení pilového kotouče: 80 mm

• Max. otvor pro upnutí: 100 mm

• Max. výška stohu: 60 mm

• Výkon hlavního motoru (50/60 Hz): 15 / 18 kW

• Rychlost posuvu pilové jednotky: 0,2 - 22 m/min

• Rychlost návratu pilové jednotky: 22 m/min

• Rychlost posuvu vpřed: 10 m/min

• Rychlost zpětného posuvu: 10 m/min

• Pracovní výška: 930 mm

Výkon a požadavky:

• Zpracovávané materiály: - Materiály, které lze zpracovávat: Akryl, plast vyztužený skleněnými vlákny (GFRP)

• Maximální délka panelu: 3000 mm

• Max. šířka panelu: 2200 mm

• Max. tloušťka (akrylát): Max. tloušťka: 80 mm

• Max. tloušťka (GFRP): 60 mm

• Hrany: odjehlené

• Rovinnost panelu: max. vlna 5 mm

• Tolerance tloušťky: ±0,2 mm

• Spotřeba elektrické energie: přibližně 25 kW

• Napájecí napětí: 380 V / 50 Hz

• Potřeba stlačeného vzduchu: cca 100 l/min (6 barů)

• Potřeba odsávání: cca 4000 m³/h (rychlost vzduchu 32 m/s)

Vybavení (součást stroje): - Odsávání vzduchu: 4,5 l/h, - Odsávání vzduchu: 4,5 l/h:

• Bodovací jednotka

• Servopohon posuvu (0 - 40 m/min)

• Boční vedení na válečkovém stole, automatické nastavení; rozsah nastavení 80 - 2200 mm

• Bezpečnostní světelný závěs se samostatným nosným rámem

• Přídržné svorky (podle konfigurace stroje)

• Chladicí a stříkací systém

• Počítačové řízení - COMMANDER (PLC/SPS) s displejem, membránová klávesnice, diagnostický systém

• Grafické zobrazení řezných plánů

• Elektrická skříň a ovládání integrované ve stroji

• Funkce pomalého bodování / předřezu
