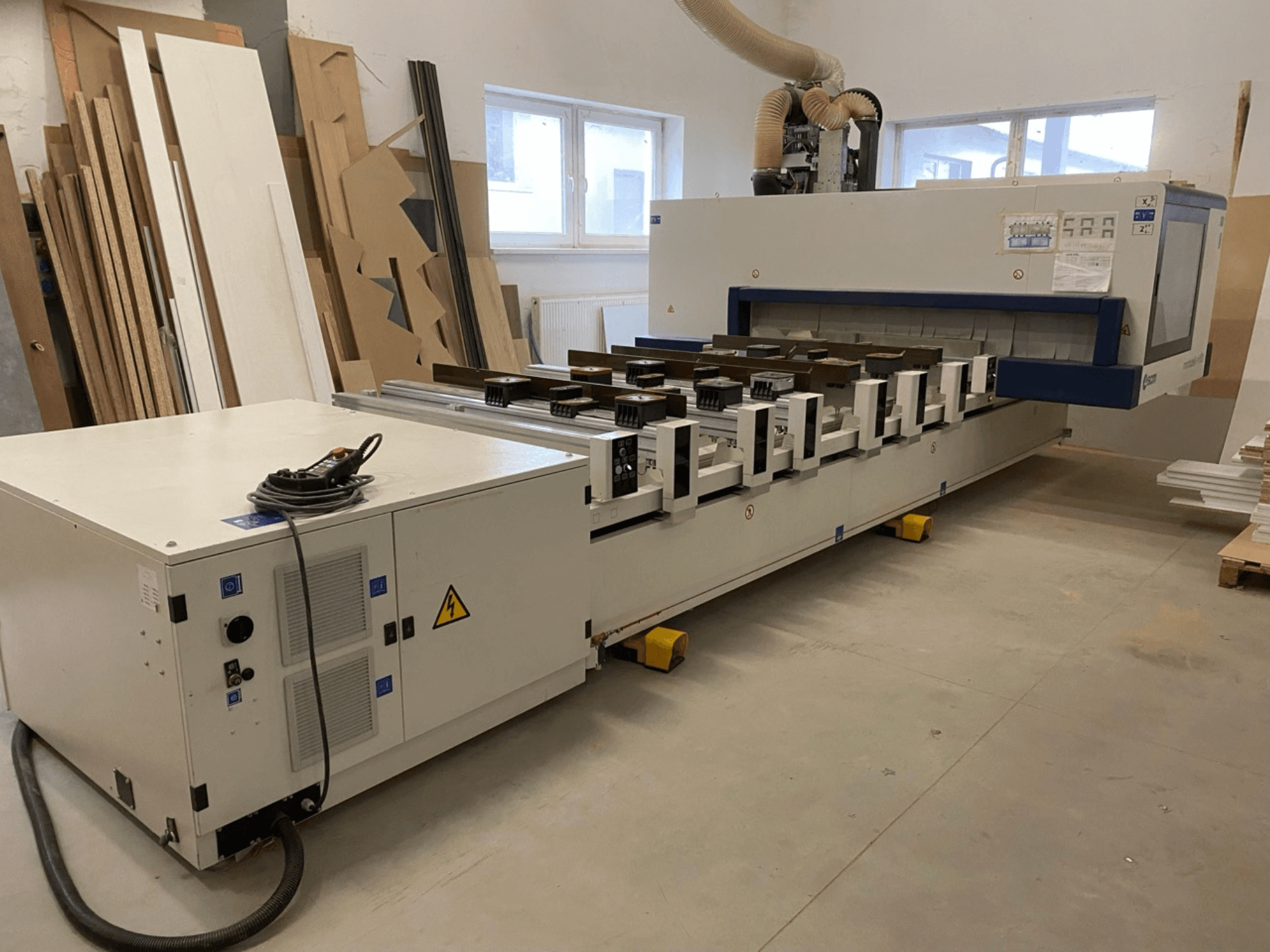

SCM - Morbidelli Author M100HU-CNC-SCM-2018-00001

• Pracovní prostor / osy:

  • Délka panelu (Y): 1900 mm (2210 mm)

  • Výška desky (Z): 180 mm

  • Délka panelu pro průchozí obrábění: 1400 mm

  • Rychlost vektoru X‑Y: Pro‑Space 56 m/min; Pro‑Speed 78 m/min

• Pracovní stůl: 6–12 nosníků (TV Flex), 12 vakuových přísavek (145 × 145 × H75 mm); 2 dorazy na nosník; délka posuvu nosníku 1600 mm.

• Vrtací jednotka (obecné specifikace):

  • 21 vertikálních vřeten, 8 000 ot./min

  • 10 horizontálních vřeten, 8 000 ot./min

  • Integrovaná pila Ø 125 mm (X), 10 000 ot./min

  • Výkon motoru 2,2 kW

• Elektrospindel: 10 kW (S6), max. 24 000 ot./min.

• Požadavky na instalaci: příkon 23–28,5 kVA; stlačený vzduch 450 NL/min; odsávání prachu 4 500 m³/h, 25 m/s, výstup Ø 250 mm.

• Konstrukce a pohyb:

  • Těžký, odlehčený, elektrosvařovaný ocelový rám; veškeré obrábění v jediném upnutí na CNC obráběcích strojích.

  • Vysokorychlostní čtyřřadá lineární vedení; tříokruhové systémy s recirkulací kuliček; šroubové převody s ozubenou tyčí na ose X.

  • Bezkartáčové motory, měniče; obráběcí jednotky namontované na pohyblivém portálu pro zajištění tuhosti.

  • Průhledný bezpečnostní kryt z polykarbonátu.

• CNC řízení a software:

  • PC-Office: Windows 7, 17" barevný LCD displej, klávesnice QWERTY, mobilní ovládací panel, Xilog Maestro.

  • Funkce Xilog Maestro: parametrické/grafické/ISO programování; import DXF/ASCII (2D); 3D lineární/kruhová interpolace; prostorová lineární interpolace; spirálová interpolace; asistovaný editor; automatická optimalizace vrtání a knihovny nástrojů; posun počátku desky; simulace; správa čárových kódů (software); autodiagnostika; ruční zásah krok za krokem; grafická konfigurace jednotky; volba rychlosti obrábění; funkce SCM CNC Jerk.

• Bezpečnost: CE; systém PRO-SPACE s bezpečnostními nárazníky (automatické zastavení při hrozící kolizi).

• Součástí výbavy stolu/uvedené vybavení: zadní hliníkové referenční dorazy H75 na každý nosník; druhé středové referenční dorazy na každý nosník; přední referenční dorazy H75 na každý nosník.

• Vakuový systém: integrovaná vakuová pumpa 90/108 m³/h, 50 Hz.

• Vrtací jednotka F23 L (uvedená konfigurace):

  • Nezávislá osa Z

  • 13 nezávislých vertikálních vřeten (8 X / 5 Y)

  • 6 nezávislých horizontálních vřeten (s rychloupínáním), z toho 4 v ose Y

  • Rozteč 32 mm

  • Otáčky 4 500–8 000 ot./min (střídač)

  • Jednotka pro drážkování/řezání na zadním panelu Ø 125 mm, 5 500–10 000 ot./min (střídač)

  • Motor 2,2 kW

  • Zvýšený přítlak v ose Z

• Výhody řady RO AX: vysoká produktivita, přesnost, kvalita povrchové úpravy, rychlost zpracování; až 90% snížení nároků na údržbu (interval přibližně 1 000 hodin).

Doplňkové vybavení

• Boční zásobník nástrojů TRB14 (volitelně), pravá strana:

  • Kapacita až 11 nástrojů; max. Ø 350 mm

  • Rozteč 130 mm

  • Max. hmotnost nástroje 8 kg; celkem 48 kg

• 4 zvedací podpěry obrobku H75, dvě zvedací úrovně (nad upínacími svorkami a na pracovní úrovni), 20 kg na podpěru

• Přídavný hardwarový klíč s USB portem
