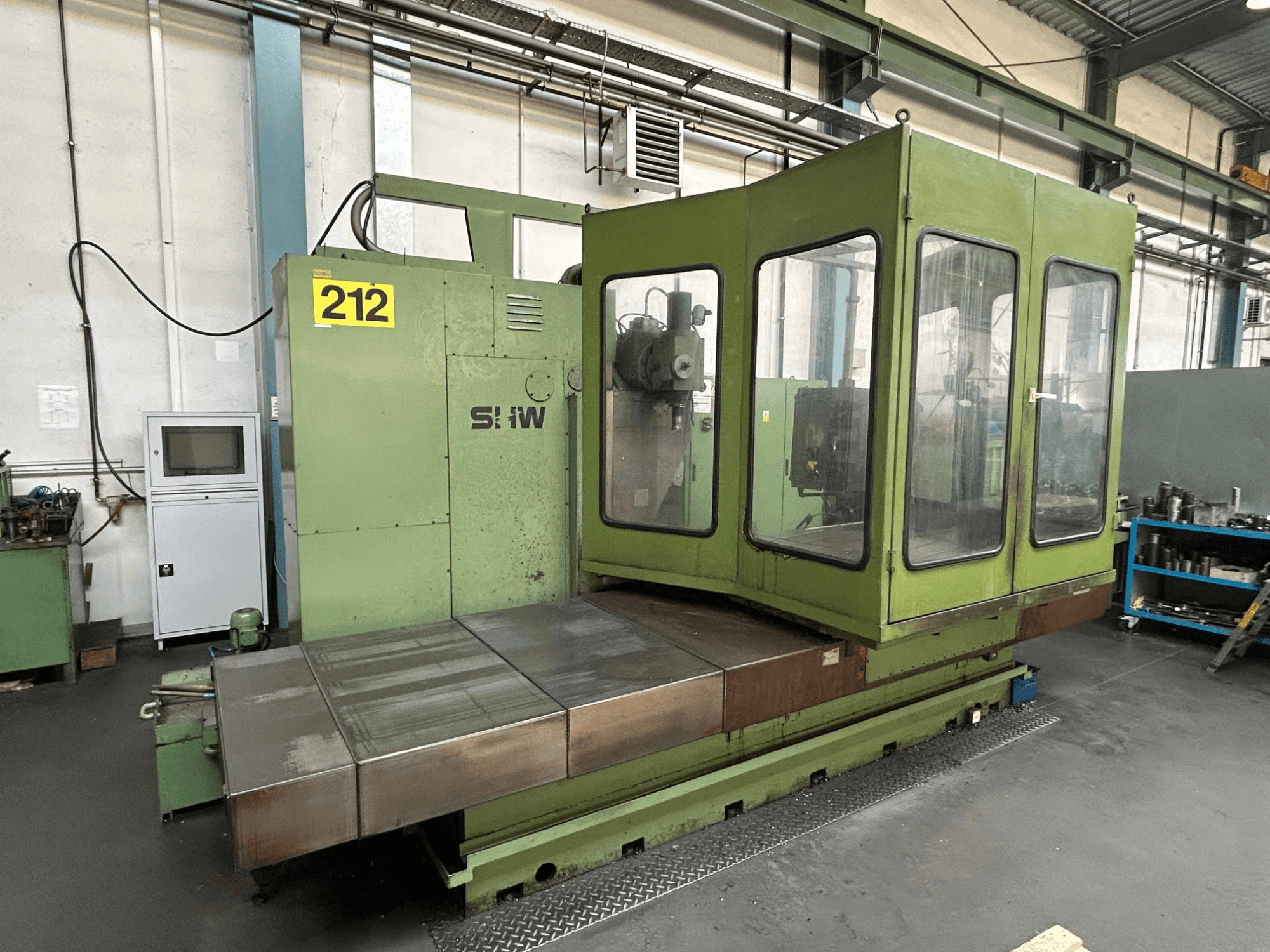

Vertikální obráběcí centrum SHW UF-5 v zelené barvě, čelní pohled ukazuje ovládací panel, skleněný kryt a kovový pracovní stůl.
Vertikální obráběcí centrum SHW UF-5 v zelené barvě, čelní pohled ukazuje ovládací panel, skleněný kryt a kovový pracovní stůl.

SHW - UF-5PL-MIL-SHW-1993-00001

18.000 €
gindumac cena
(Ex Works)
získat oficiální nabídku
Navštivte stroj
Poslat protinabídku
Stáhnout PDF

Máte další otázky? Kontaktujte nás!

sales contact

Petr Strýček

+420 737 021 218

p.strycek@gindumac.com

whatsapp
Kontaktujte na WhatsApp
Zobrazit v původním jazyce

Toto pětiosé vertikální obráběcí centrum SHW UF-5 bylo vyrobeno v roce 1993. Má podélný zdvih stolu 1500 mm, svislý zdvih vřetenové hlavy 1000 mm a podélný zdvih vřetenové hlavy 750 mm. Stroj obsahuje otočný stůl o průměru 1400 mm a maximální zatížení stolu přibližně 4000 kp. Pokud chcete získat vysoce kvalitní obráběcí schopnosti, zvažte stroj SHW UF-5, který máme na prodej. Kontaktujte nás pro další podrobnosti.

Přehled

  • Výrobce: SHW
  • rok: 1993
  • MODEL: UF-5
  • typ aplikace: Frézování
  • Země umístění: Polsko
  • Typ stroje: Vertikální obráběcí centrum
  • řídicí jednotka značky: HEIDENHAIN

Technické informace - SHW UF-5

Řídicí jednotka

  • Značka řídícího systému: HEIDENHAIN
  • Model řídícího systému: TNC 355

Pohyb

  • Počet os: 5
  • Pojezd osy X: 1500 mm
  • Pojezd osy Y: 1000 mm
  • Pojezd osy Z: 750 mm

Technická specifikace

  • Výkon vřetena: 20 kW
  • Rychlost vřetena: 1800 RPM
  • Velikost kužele: ISO 50

Dodatečné informace

  • Pilka ve frézovací hlavě: 115 mm

  • Pohony a posuvy:

    • Jednotlivé pohony (X, Y, Z)

    • Plynulá regulace posuvů (X, Y, Z): 2-8000 mm/min.

    • Rychlý posuv (X, Y, Z): 8000 mm/min

  • Pohon frézovacího vřetena:

    • Výkon pohonu stejnosměrného motoru: 20 kW

    • Rozsah otáček (plynulá regulace):: 36-1800 ot/min

    • Horizontální a vertikální vřeteno

    • Kužel vřetena: ISO 50

    • Průměr vodorovného vřetena (přední ložisko): 95 mm

  • Upínací síla nástroje: 2,5 mm:

    • Vodorovné vřeteno: 16,000 N

    • Svislé vřeteno: N 000 N 10,000 N

Další vybavení

  • Otočný stůl RT 5D:

    • Stolní deska se 7 T-drážkami, 1 centrální drážka

    • Průměr stolu: Ø 1400 mm

    • Velikost T-drážky: 22 H7 (DIN 650)

    • Středový otvor: 160 mm

    • Maximální rychlost otáčení: 2,5 min-¹

    • Maximální zatížení stolu: cca 4000 kp

    • Hmotnost stolu: cca 2800 kg

*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
