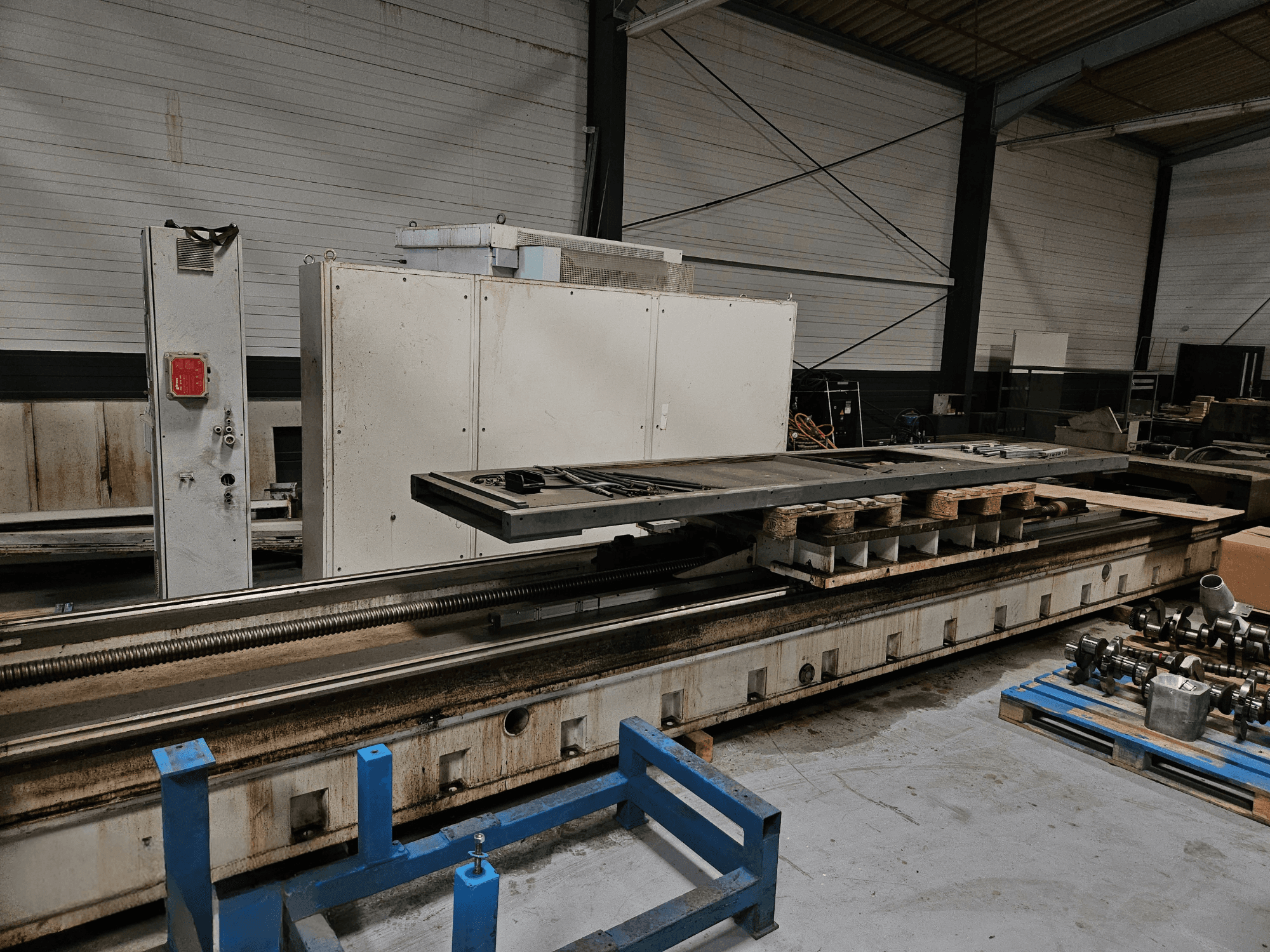

SHW - UFZ 6LDE-MIL-SHW-2008-00001

• Zdvih osy W: 1500 mm

• Digitální pohony posuvu

  • Osa X: 2-20000 mm/min

  • Osa Y: 2-24000 mm/min

  • Osa Z: 2-24000 mm/min

• Rychlý posuv

  • Osa X: 20000 mm/min

  • Osa Y: 24000 mm/min

  • Osa Z: 24000 mm/min

• Vřeteno

  • Hlava: Automatická univerzální frézovací hlava

  • Motor hlavního vřetena: Vřeteno: Siemens 1PH7 167

  • Převodovka: ZF 2K300 / SEW FF37 / FA47 B / KA Z37

  • Opakovatelnost: ±0,002 mm

• Výměník nástrojů

  • Typ: Automatický

  • Kapacita: 150 nástrojů

  • Maximální délka nástroje: 400 mm

  • Maximální hmotnost nástroje: 25 kg

  • Kužel nástroje: SK50 DIN 69871

  • Stanice: Vyzvedávací stanice:

• Stůl/desky

  • Povrch upínací desky: 3600 x 3750 mm

• Elektronika a ovládání

  • Ovládací panel: CNC integrovaný v pracovní plošině

  • Servomotory: Řada motorů: Siemens 1FT6

  • Pohony/regulátory: Indramat ECOdrive 3

  • Měřicí systémy: Indramat Indramat: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425

  • Elektronický tlakový spínač: ifm PN 5, PN 7

• Napájení

  • Napětí: 400 V, 3fázové, 50 Hz

  • Příkon: cca 80 kVA

  • Hlavní pojistka: 160 A (pomalá foukací)

  • Průřez vodiče: 1,5 mm: Průřez vodiče: 70 mm²

• Pneumatika a hydraulika

  • Tlak: 4-6 barů

  • Připojení: 1: G1/4

  • Spotřeba vzduchu: cca 320-400 l

  • Svorka ventilu: Festo CP10+

  • Hydraulický systém: Hydraulický systém: Bosch s akumulátorem 1 x 50 l

Další vybavení

• Jednotka CNC otočného stolu: Demmeler DRTN

  • Plocha stolu: 2000 x 1800 mm

  • Maximální rychlost otáčení: 4 min^-1

• Monitorování kolizí: Brankamp Typ CMS (1 kanál)

• Bezpečnostní brzda: Mayr Typ 891...

• Chladicí jednotka: Mayr: BKW SK 250D: Schimpke DK 38 V / BKW SK 250D

• Filtr chladicí kapaliny: Knoll KF110/1100

• Olejový filtr: ARGO D 062-156

• Dopravník třísek: Richter SP 250/63 (x2)

• Měřicí systém: m&h 20.10 Set Multi SK50 / m&h 35.10 TS plug

• Mazání: Automatické

• Kryt stroje: 3stranný
