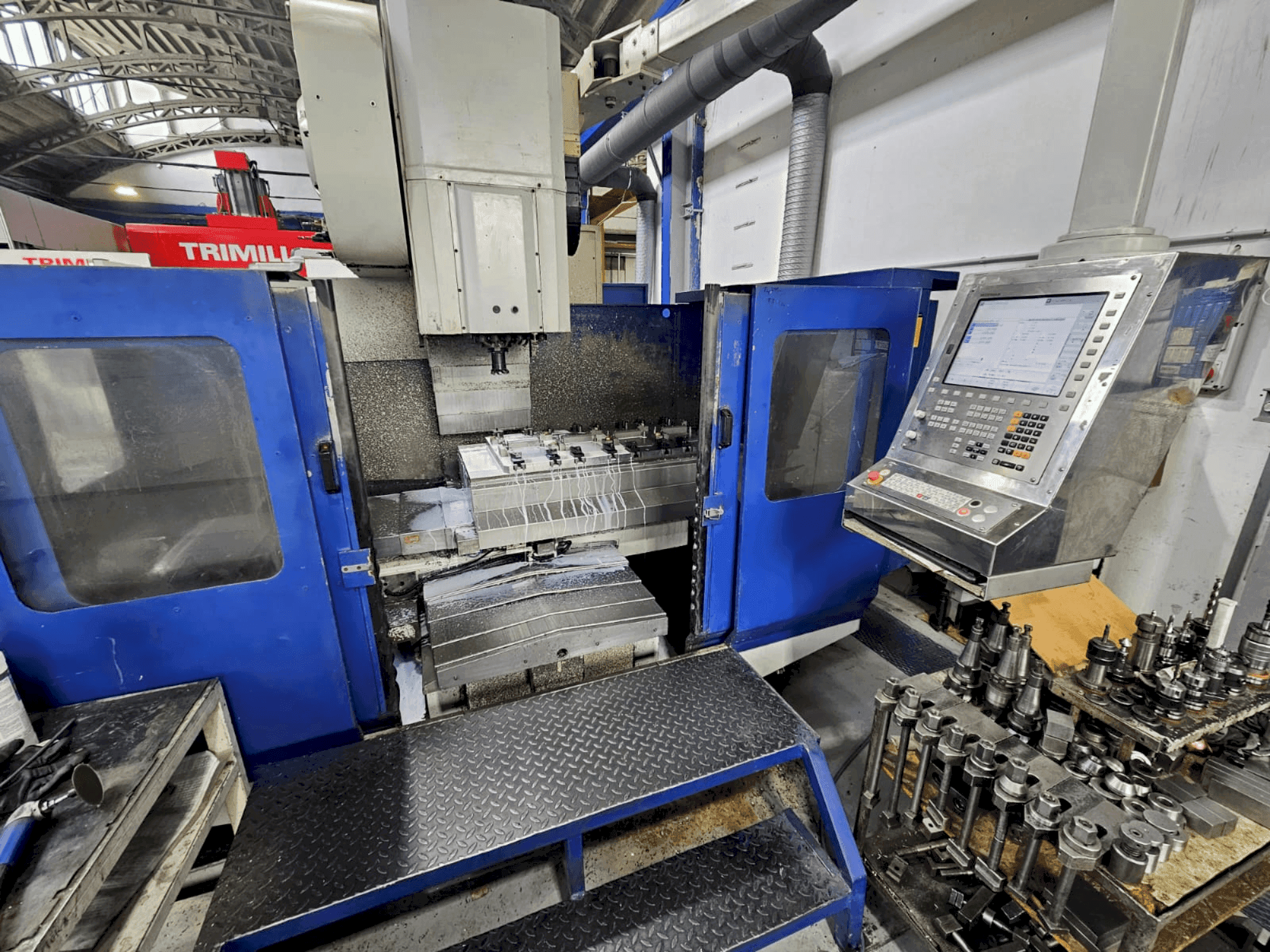

Sigma - EK 110/50HR-MIL-SIG-1985-00001

Další vybavení

• Zásobník nářadí: Typ: Náhodný s pevnou polohou dvojité svěrky ISO 50 DIN 69871-A
• Kapacita nástroje: 40 nástrojů
• Maximální průměr nástroje (se sousedními nástroji): 120 mm / Max. délka nástroje: 200 mm / Max. hmotnost nástroje: 20 kg
• Doba výměny nástroje: Doba od nástroje k nástroji: 5 s / Doba od třísky k čipu: 11 s
• Připojené zatížení: 36 kW / Kapacita čerpadla chladicí kapaliny: 250 l/min / Kapacita nádrže chladicí kapaliny: 320 l
• Kapacita hydraulické nádrže: 80 l / Spotřeba stlačeného vzduchu: 0,1 m³/h / Připojení stlačeného vzduchu: 0,50-0,60 Mpa
• Vřeteno a pohon: Vzdálenost vřetena/stolu (min/max): 770 mm / Vzdálenost osy vřetena/vodítka (s teleskopickým krytem): 715 mm

Výhody stroje

Kvalitativní výhody stroje

• Vysoká přesnost a přesnost díky pokročilému optickému měřicímu systému a ovladačům siemens.

Technické výhody stroje

• Řezný výkon: materiál: ocel 60-70 kg/mm² / maximální průměr vrtání: 50 mm / maximální průměr závitu: m40 / maximální rychlost úběru třísky (frézovací výkon): 1000 cm³/min
• Měřicí systém: optický měřicí systém (heidenhain)
• T-drážky: 5 x 18 x 125 mm, h12, střední h7
• Pracovní posuv (osa x/y/z): 0-10000 mm/min
• Rychloposuv (osa x/y/z): 15000 mm/min
• Přesnost polohování: 0,013 mm (x/y/z) / opakovatelná přesnost: 0,005 mm (x/y/z) / zpětná chyba: 0,002 mm (x/y/z)
• Tento stroj byl kompletně zrekonstruován v roce 2015. Obsahuje systém itn 320, lineární stupnice na všech osách a řídicí jednotky siemens.
