- ➤ Použité SMEC SL 2000 BSY + WSF Joker | Horizontální soustruh

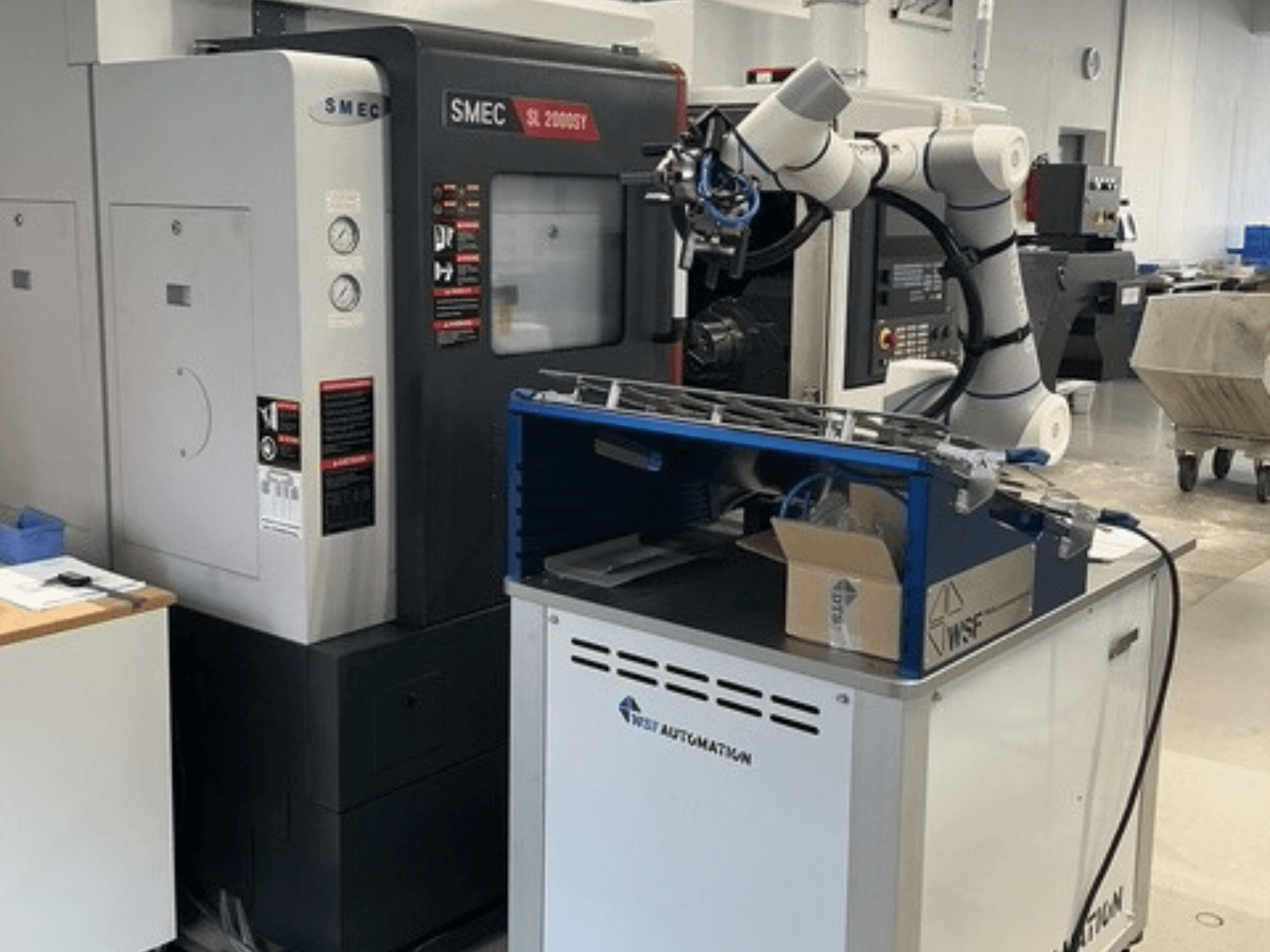

Tento čtyřosý horizontální soustruh SMEC SL 2000 BSY + WSF Joker byl vyroben v roce 2024. Má kyvný průměr nad ložem 650 mm, maximální průměr soustružení 395 mm a maximální délku obrábění 450 mm. Hlavní vřeteno podporuje maximální průměr tyče 68 mm a dosahuje otáček až 4 500 ot/min. Zvažte možnost zakoupení tohoto horizontálního soustruhu SMEC SL 2000 BSY + WSF Joker. Pro více informací nás kontaktujte.
Přehled
- Výrobce: SMEC
- rok: 2024
- MODEL: SL 2000 BSY + WSF Joker
- typ aplikace: Otáčení
- Země umístění: Německo
- Typ stroje: Horizontální soustruh
Technické informace - SMEC SL 2000 BSY + WSF Joker
Rozměry
- Výška stroje: 2085 mm
- Délka stroje: 2790 mm
- Hmotnost stroje: 4200 kg
Pohyb
- Osa B min: 580°
- Počet os: 4
- Zdvih osy X: 235 mm
- Zdvih osy Y: 105 mm
- Zdvih osy Z: 580 mm
Technická specifikace
- Výkon vřetena: 19.95 kW
- Otáčky vřetena: 4500 RPM
Dodatečné informace
Pracovní rozsah
Průměr výkyvu nad lůžkem: 650 mm
Průměr kývání nad příčným suportem: 540 mm
Maximální průměr otáčení: 395 mm
Max. délka obrábění (B): 450 mm
Hlavní vřeteno
Průměr sklíčidla: 210 (8") mm
Standardní čelo vřetena: A2-6 ASA
Vnitřní průměr ložiska vřetena: 110 mm
Maximální průměr tyče: 68 mm
Průměr otvoru vřetena: 76 mm
Maximální točivý moment: 212,9 Nm při 15 min-¹
Podvřeteno
Průměr sklíčidla: 175 (6") mm
Standardní čelo vřetena: A2-5 ASA
Ložisko vřetena, vnitřní průměr: 90 mm
Maximální průměr tyče: 36 mm
Průměr otvoru vřetena: 45 mm
Výkon pohonu: 9/7,5 kW
Maximální točivý moment: 67,9 Nm (S2 15 min-¹)
Maximální otáčky: 6 000 ot/min
Nástrojová věž
Počet poháněných nástrojových stanic: 12
Držák nástroje: 1: BMT55 kW
Pohonný výkon poháněných nástrojů: 9,3/4,9 min-¹
Maximální otáčky: 5 000 ot/min
Max. krouticí moment poháněných nástrojů: 1,5 ot: 35,1 Nm (S2 15 min-¹)
Průřez stacionárních nástrojů: 25 x 25 mm
Průřez držáku vyvrtávací tyče: Ø40 mm
Doba přepínání stanice/stanoviště: 0,2 s.
Osy a rychlý posuv
Servomotor osy X: 3,0 kW; max. rychlý posuv osy X: 18 m/min.
Servomotor osy Z: 3,0 kW; max. rychlý posuv osy Z: 1,0 min: 30 m/min
Servomotor osy B: - rychlost rychlého pohybu v ose B: - rychlost rychlého pohybu v ose B: - Max. rychlý posuv osy B: 24 m/min.
Servomotor osy Y: Maximální rychlý posuv osy Y: 12 m/min.
Konstrukce stroje
Šikmý úhel lože: 30 stupňů
Elektrické připojení
Napětí: 400 V
Zdánlivý výkon: 50 kVA
Pneumatika
Přípojka stlačeného vzduchu: 6 barů
Další vybavení
Dopravník třísek
Kapacita kostky s dopravníkem třísek: l
Tlak dopravníku: 10 bar
Výkon čerpadla: 2,2 kΩ
Kapacita kostky: cca 14 l
Maximální tlak: 35 bar
Čistá hmotnost dopravníku třísek: cca 1 000 kg
Transformátor
Čistá hmotnost transformátoru: cca 300 kg
Robot/automatizace: WSF Joker
Užitečné zatížení: 12 kg
Dosah: 1300 mm
Přepravní rozměry (d x š x v): 120 x 100 x 140 cm
Hmotnost: cca 300 kg
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
