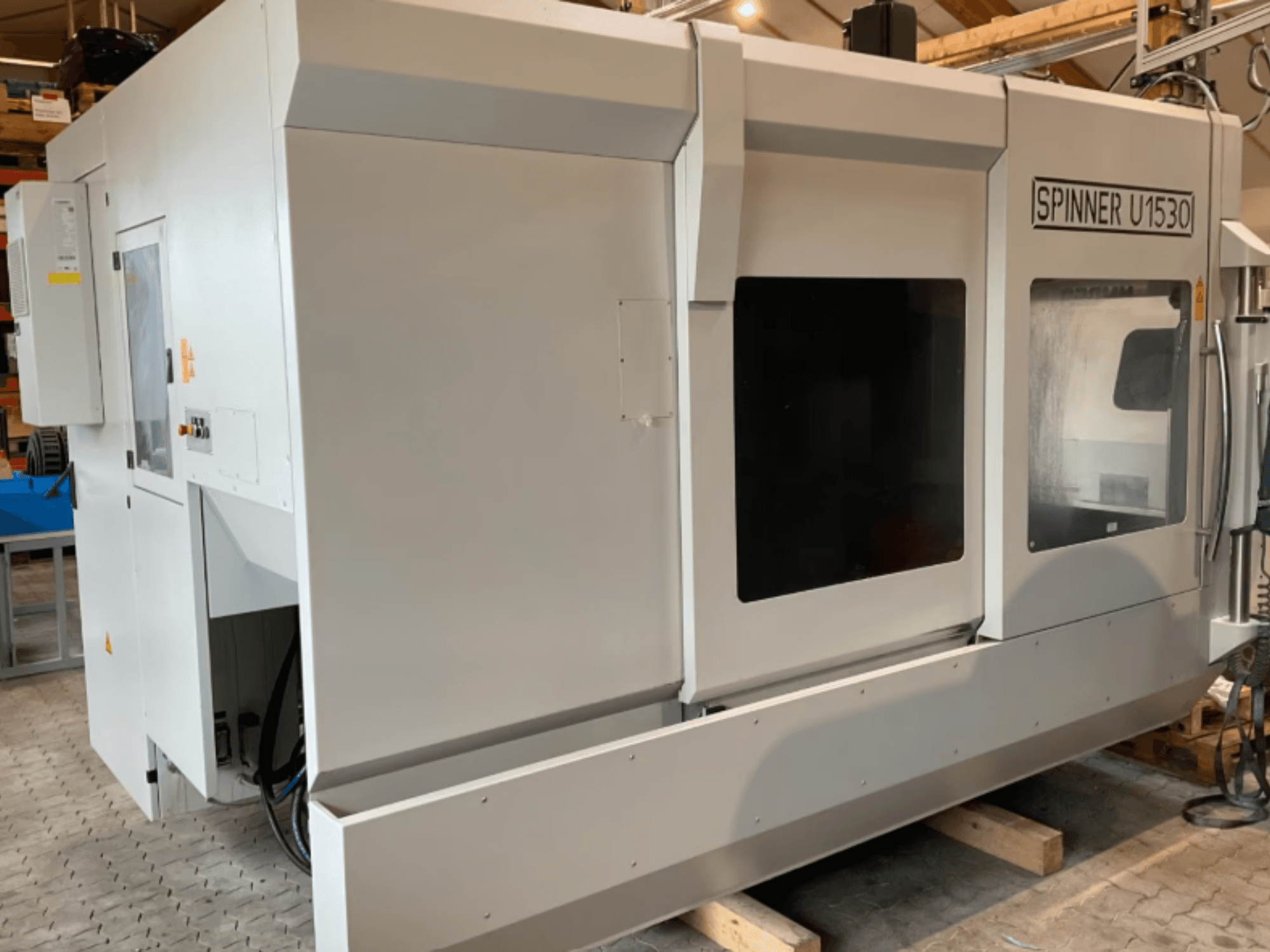

Tento 5osý stroj SPINNER U5-1530 byl vyroben v roce 2021. Vyznačuje se působivým zdvihem osy X 1530 mm, osy Y 530 mm a osy Z 465 mm. Stroj je vybaven pevným tužným stolem v kombinaci s 2osým otočným/naklápěcím stolem, což zvyšuje jeho univerzálnost. Pokud hledáte vysoce kvalitní obráběcí možnosti, zvažte vertikální obráběcí centrum SPINNER U5-1530, které máme v nabídce. Pro další informace nás kontaktujte.
Přehled
- Výrobce: SPINNER
- rok: 2021
- MODEL: U5-1530
- výrobních hodin: 6000
- typ aplikace: Frézování
- Země umístění: Německo
- Typ stroje: Vertikální obráběcí centrum
- řídicí jednotka značky: SIEMENS
Technické informace - SPINNER U5-1530
Řídicí jednotka
- Značka řídícího systému: SIEMENS
- Model řídícího systému: 840D-SPIOS V1
Rozměry
- Hmotnost stroje: 10500 kg
Pohyb
- Počet os: 5
- Pojezd osy X: 1530 mm
- Pojezd osy Y: 530 mm
- Pojezd osy Z: 465 mm
Technická specifikace
- Rychlost vřetena: 12000 RPM
- Chlazení přes vřeteno: Ano
- Počet nástrojových míst: 54
Dodatečné informace
- Počet os: 5osé simultánní
- Konfigurace stolu: Pevná tuhá část stolu (Starrtisch U-1530) v kombinaci s 2osým otočným/naklápěcím stolem (SPRT650 / verze T)
- Otáčky vřetena: až 12 000 ot./min (volitelná výbava vřetena)
- Kužel vřetena: SK40
- Kapacita zásobníku nástrojů: 54 pozic
- Zkratový výkon sítě (SK-Netz): >= 1,6 MVA (100xPnE/R-Modul v kW)
- Připojené zatížení: 26 kVA
- Jmenovité napětí: 3~ 400 V + N + PE
- Jmenovitý proud ochranného zařízení (In): 50 A
- Provozní jmenovitý proud (Ib): 42 A
- Frekvence sítě: 50 / 60 Hz
- Typ sítě, typ připojení: TN-Netz (5vodičová) s uzemněným a zatížitelným hvězdicovým bodem
- Jistič proudového chrániče (RCCB): Bez FI-Schalter (doporučeno)
- Řídicí systém: SIEMENS 840D-SPIOS V1 (platforma SINUMERIK 840D sl sl SPIOS V2)
- Měřicí systém: lineární měřítka X/Y/Z (U-1530 Advanced) spárovaná s 3D dotykovým snímačem obrobku BLUM a měřicím systémem os B/C
- Chlazení skrz vřeteno (IKZ): Ano, s vysokotlakou jednotkou CTS a vysokotlakou nádrží (BAZ 70 bar)
- Brzdění rotačních os: Hydraulické brzdy na osách B + C s 2cestným rotačním průchodem (70/7 bar)
- Rozsah okolní teploty: 15 °C < T < 35 °C
- Relativní vlhkost: <= 70 % při 20 °C
- Celková hmotnost stroje: ~10 500 kg (základní stroj) + ~377 kg (odvod třísek) + 170 litrů objemu chladicí kapaliny
- První jazyk: němčina
- Druhý jazyk: angličtina
- Multifunkční ruční ovládací terminál: Součástí dodávky
- Shopmill: Součástí dodávky
- 4osá obráběcí rotační osa: Součástí dodávky
- 3D simulace: Součástí balení
- Rozpoznávání zbývajícího materiálu: Součástí balení
- Současný záznam obrábění: Součástí balení
- Funkce automatického vypnutí: Součástí balení
- Měření kinematiky: Součástí balení
- Pokročilé povrchy: Součástí balení
- Splineová interpolace: Součástí balení
- 2 GB přídavné paměti: Součástí balení
- Funkce dotykového měřicího systému: Součástí dodávky
- Chladicí systém + dopravník U-chip U1530: Součástí dodávky
- Ofukování vřetena: Součástí dodávky
- Stlačený vzduch přes frézovací vřeteno: Součástí dodávky
- Oplachovací pistole: Součástí dodávky
- Dveře pro robota, vpravo: Součástí dodávky
- UNIROB-V2021-Interface Basis: Součástí dodávky
- Digitální dokumentace: němčina
- Očka pro vykládku jeřábem: Součástí dodávky
- Standardní lakování: Součástí dodávky
- Elektrické provedení: EUROPA-ST
- Hydraulický tlak systému: 68 bar
- Hydraulický tlak upínání (4./5. osa): 35 bar
- Pneumatický provozní tlak: 6 bar
- Spotřeba stlačeného vzduchu: 180 normálních litrů/min
- Maximální hlučnost: 73 dB(A) při normálním provozu
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
