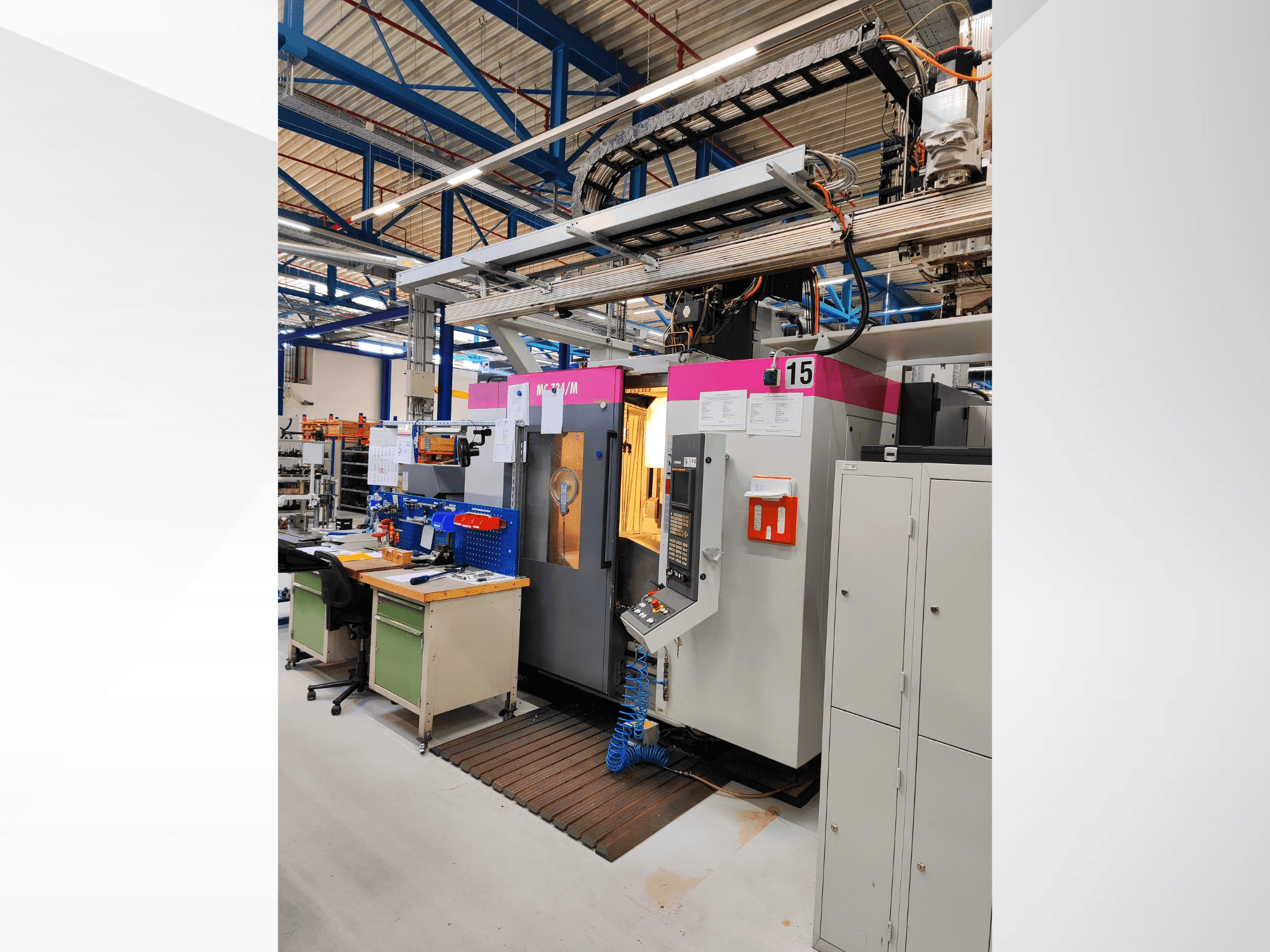

STAMA - MC 734MDE-MIL-STA-2006-00001

- Poloměr interference: 252 mm

- Připojené zatížení: 51 kVA

- Celkový příkon: 46 kW

- Napětí na přípojce: 400 V, 50 Hz

- Jmenovitý proud: 75 A

- Doplňková pojistka: 3 × 80 A

- Minimální průřez přívodního vedení: 4 × 25 mm²

- Kužel vřetena: Capto 6

- Průměr ložiska vřetena: 85 mm

- Maximální točivý moment vřetena: 142 Nm (S6/20 %)

- Kapacita zásobníku nástrojů: 48 + 90 nástrojů

- Upínací síla nástroje: 8 000 N

- Maximální průměr nástroje: 160 mm

- Maximální délka nástroje: 300 mm

- Rychlost posuvu X / Y / Z: 1 – 10 000 mm/min

- Rychlopohyb X / Y / Z: 60 m/min

- Maximální posuvná síla X / Y: 7 000 N

- Maximální posuvná síla v ose Z: 8 000 N

- Maximální frézovací objem: 600 cm³

- Maximální průměr vrtání: 40 mm

- Max. průměr závitování: M30

- Motor hlavního vřetena 1: Kessler DMQ 112.AM.4.AFS/F (22,0 kW, 12 000 ot./min)

- Motor osy X: Fanuc A 06 B-0269-B 100 (5,5 kW, 3 000 ot./min)

- Motor osy Y: Fanuc A 06 B-0266-B 100 (4,5 kW, 3 000 ot./min)

- Motor osy Z: Fanuc A 06 B-0273-B 400 (5,5 kW, 3 000 ot./min)

- Motor zásobníku nástrojů: Fanuc A 06 B-0235-B 000 (2,5 kW, 4 000 ot./min)

- Motor 4. osy B: Fanuc A 06 B-0266-B 100 (4,5 kW, 3 000 ot./min)

- Motor 5. osy C: Fanuc A 06 B-0236-B 100 (2,3 kW, 4 000 ot./min)

- Motor 8. osy X2: Fanuc A 06 B-0266-B 100 (4,5 kW, 3 000 ot./min)

- Motor 7. osy U: Fanuc A 06 B-0213-B 400 (0,75 kW, 4 000 ot./min)

- Motor osy V: Fanuc A 06 B-0216-B 400 (1,0 kW, 4 000 ot./min)

- Motor přídavného zásobníku: Fanuc A 06 B-216-B 400 (1,0 kW, 4 000 ot./min)

- Motor plochého zásobníku: Fanuc A 06 B-0235-B 100 (2,5 kW, 4 000 ot./min)

- Čerpadlo chladicí kapaliny 1: Brinkmann BFS 238/70 (5,0 kW, 2 900 ot./min)

- Čerpadlo chladicí kapaliny 2: Brinkmann TH 90/470-540 (3,3 kW, 2 900 ot./min)

- Čerpadlo špinavé vody: Brinkmann TAS 603/280-6156 (5,5 kW, 2 900 ot./min)

- Čerpadlo pro mycí pistoli: Brinkmann TH 90/470-540 (3,3 kW, 2 900 ot./min)

- Motor samočisticího lamelového filtru: Motovario P 63 B 4 (0,18 kW, 1 360 ot./min)

- Motor dopravníku třísek: Bauer BS 06-74V/D 05 LA4/SP (0,25 kW, 1 350 ot./min)

- Motor hydraulické jednotky: Rexroth UPE5-4.00A10V5010ANT-H-1-025 (4,0 kW, 1 390 ot./min)

- Motor odsávání kabiny: Ziehl-Abegg RH 31 M-20K.5H.2R (0,75 kW, 2 880 ot./min)

- Motor dopravníkového pásu: SEW-Eurodrive R 47 DT 7104/AS B1 (290 Nm, 1 380 ot./min)

Součástí vybavení je:

Dopravník třísek, pomocný zásobník, chladicí systém, nakladač obrobků
