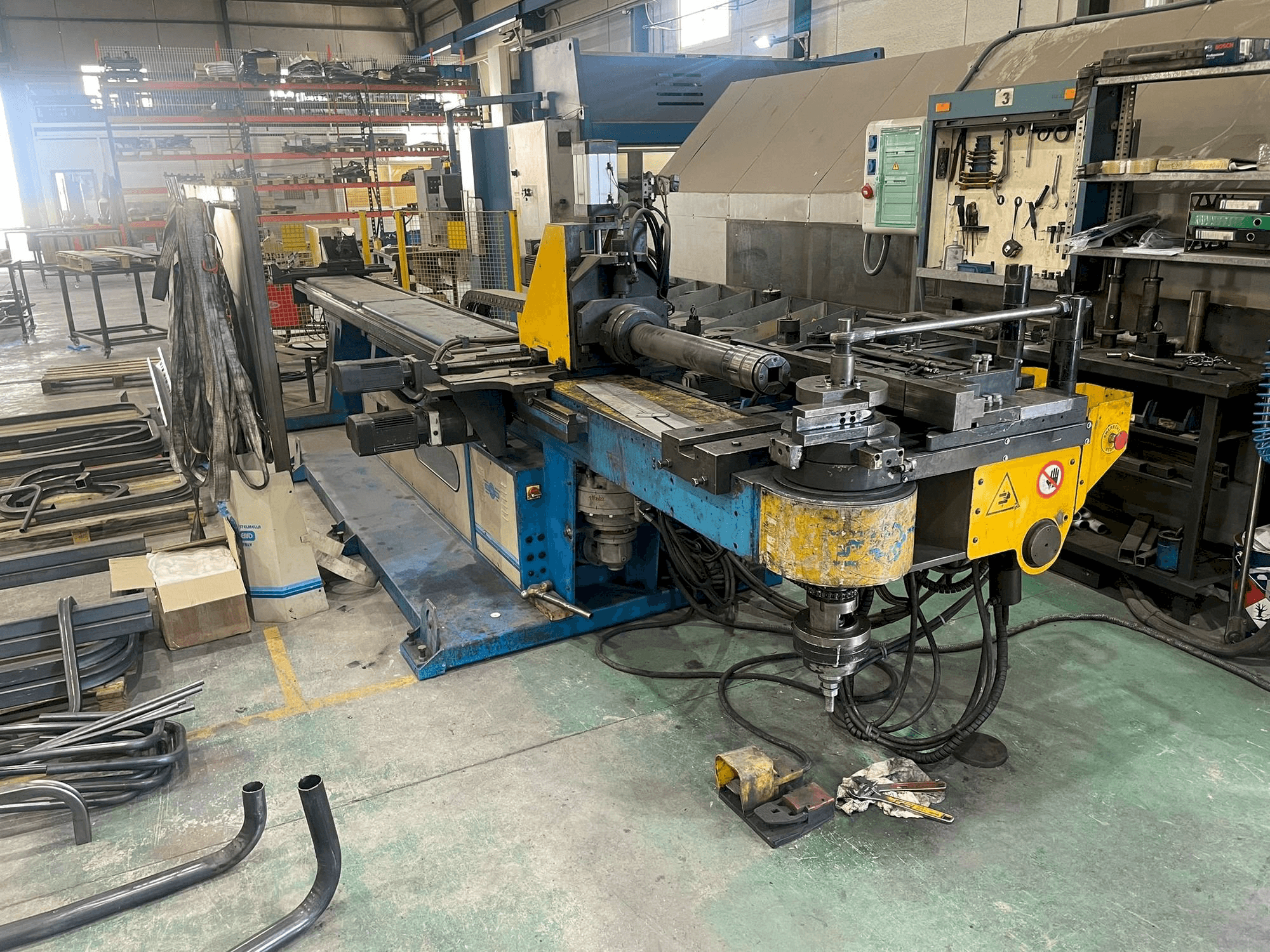

STAR-BEND STAR 800 CN6/GEN/L

Výhody stroje

• Výhody technického stroje:
  • - Minimální vnitřní poloměr ohybu (_1) se standardní hřídelí (Ø 60 mm) <= 40 mm
  • - Maximální poloměr ohybu se standardním ramenem (na ose trubky) 320 mm
  • - Maximální poloměr ohybu se speciálním ramenem (na ose trubky) 600 mm
  • - Užitečná délka na vřetenu (_3) 6000 mm
  • - Krk vřetena (nad středem matrice) 1200 mm
  • - Výška hlavy (od středu hrdla) 520 mm
  • - Pracovní výška od středu matrice k podlaze (_2) 1210 mm
  • - Maximální úhel ohybu 220°.
  • - Vnitřní rozteč polohování 80 mm
  • - Nastavitelný zdvih upínacího vozíku 120 mm, nastavitelný zdvih vřetena (_2) 0-100 mm, nastavitelný zdvih kontrastního saně 120 mm
• Kvalitativní výhody stroje:
  • - Přesná rychlost: max. Rychlost ohýbání (osa y)(*2) 90°/1".
  • - Max. Rychlost překladu (osa x) 1000 mm/1".
  • - Max. Rychlost otáčení (osa z) 360°/1".
  • - Rychlost přenosu opakovatelnosti (osa x) +/- 0,1 mm.
  • - Opakovatelnost úhlu ohybu (osa y) +/- 0,1°.
  • - Úhel otočení opakovatelnosti (osa z) +/- 0,1°.
  • - Maximální produktivita (s ohyby pod úhlem 90°) 500 cyklů/hod
