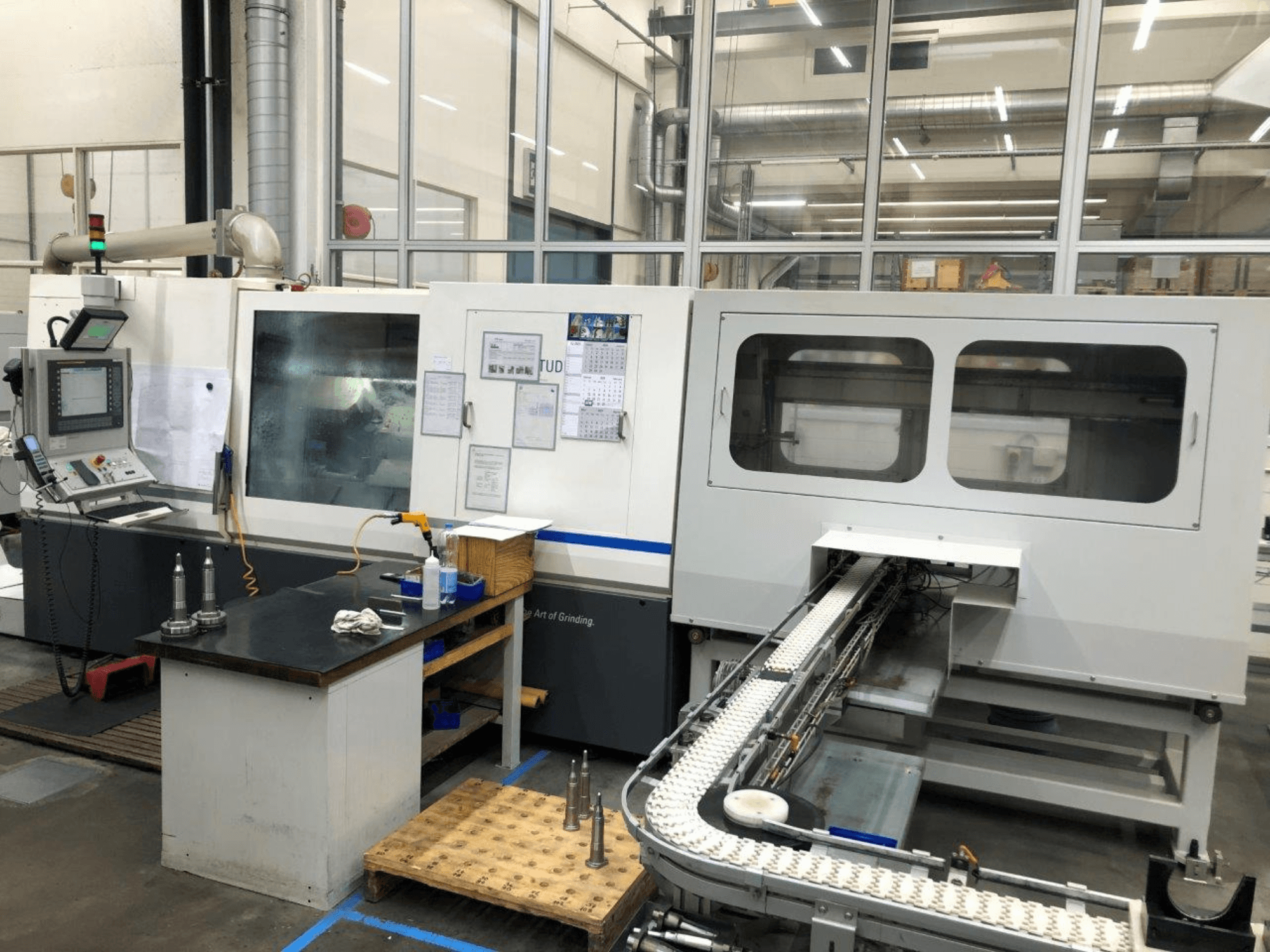

STUDER - S242CH-GRI-STU-2008-00001

• Středová vzdálenost: Malá (2 křížová sklíčka) 400 mm; Dlouhá (2 křížová sklíčka) 800 mm; Dlouhá (3 křížová sklíčka) 800 mm

• Průměr výkyvu: 180 mm

• Maximální hmotnost obrobku: 20 kg

• Osa X (křížový suport)

  • Rychlost: 0,001-1 500 mm/min

  • Resolution: 0,00001 mm

• Osa Z (podélný suport)

  • Maximální pojezd: 850 / 1 600 mm

  • Rychlost: 0,001-25 000 mm/min

  • Resolution: 0,00001 mm

• Otočná revolverová hlavice

  • 8 stanic: Capto 6 pevná

  • 12staniční: VDI 40 pevná

  • 8staniční: VDI 30 s pevným pohonem

  • Maximální otáčky pohonu: 4 000 ot/min.

  • Výkon pohonu: 2,5 kW

  • Option: Aktivní podélná měřicí tyč na věži (Capto nebo VDI)

• Brusná hlava vřetena

  • Úhel montáže: -25° / +25°

  • Rychlost broušení: 50 m/s

  • Velikost brusného kotouče: Ø 400 x 50 (63) x 127 mm

• Vnitřní brusný nástavec

  • Polohy vřetena na otočné desce: 3

  • Poloha vřetena: 0° / +45°

  • Automatické polohování ve 3 polohách

  • Rozsah vnitřního brusného vřetena: 1 200-120 000 otáček za minutu

  • Dostupné otáčky vřetena: 24 000-120 000 ot/min.

• Hlava obrobkového vřetena (pevná)

  • Rozsah otáček: 1-7 500 min-¹

  • Výkon pohonu: 10,5 kW

  • Držák nástroje: MK4 / DIN 55026 A4

  • Zatížení při povrchovém broušení: 500 Nm

  • Přesnost zaoblení: 0,0004 mm

• Vřetenový zásobník obrobku (otočný)

  • Rozsah otáčení: 0-10°

  • Rozlišení: 1: 0.0001°

  • Rozsah otáček: 1-4 000 min-¹

  • Výkon pohonu: 10,5 kW

  • Držák nástroje: MKS / DIN 55026 A6

  • Zatížení při povrchovém broušení: 500 Nm

  • Přesnost zaoblení: 0,0004 mm

• Osa W / koník

  • Maximální zdvih: 450 / 1 650 mm

  • Rychlost: 0,001-1 500 mm/min

  • Přesné nastavení pro korekce válcovitosti: ±0,01 mm

  • Volitelná výbava: Přetočení pinoly ±0,40 mm

  • Průměr pinoly: 60 mm

  • Montážní kužel: MK4

  • Zdvih pinoly: 45 mm

  • Volitelný synchronní koník: 1-7 500 ot/min; výkon pohonu 10,5 kW; montážní kužel MK4 / DIN 55026 A4

• Obrábění

  • Stojanový obtahovací nástroj, držák s uchycením MK1

  • Jednobřitý diamant / zkrácená dlaždice

  • Obtahovací vřeteno s axiálním pohonem na otočném držáku: Ø 58 / 89 / 100 mm max.

  • Obtahovací vřeteno s axiálním pohonem vzadu: Ø 100 mm max.

• Hodnoty připojení

  • Celkové připojené zatížení: 45 kVA

  • Minimální tlak vzduchu: 5,5 bar

  • Celková hmotnost: 7 600 / 12 000 kg

• Stav a servis

  • Stále zapnutý a plně funkční

  • Žádné hrubé práce

  • Roční údržba od firmy Studer

Další vybavení

• Automatizace hřídele (součástí dodávky)

• Brusné kotouče (součástí dodávky)
