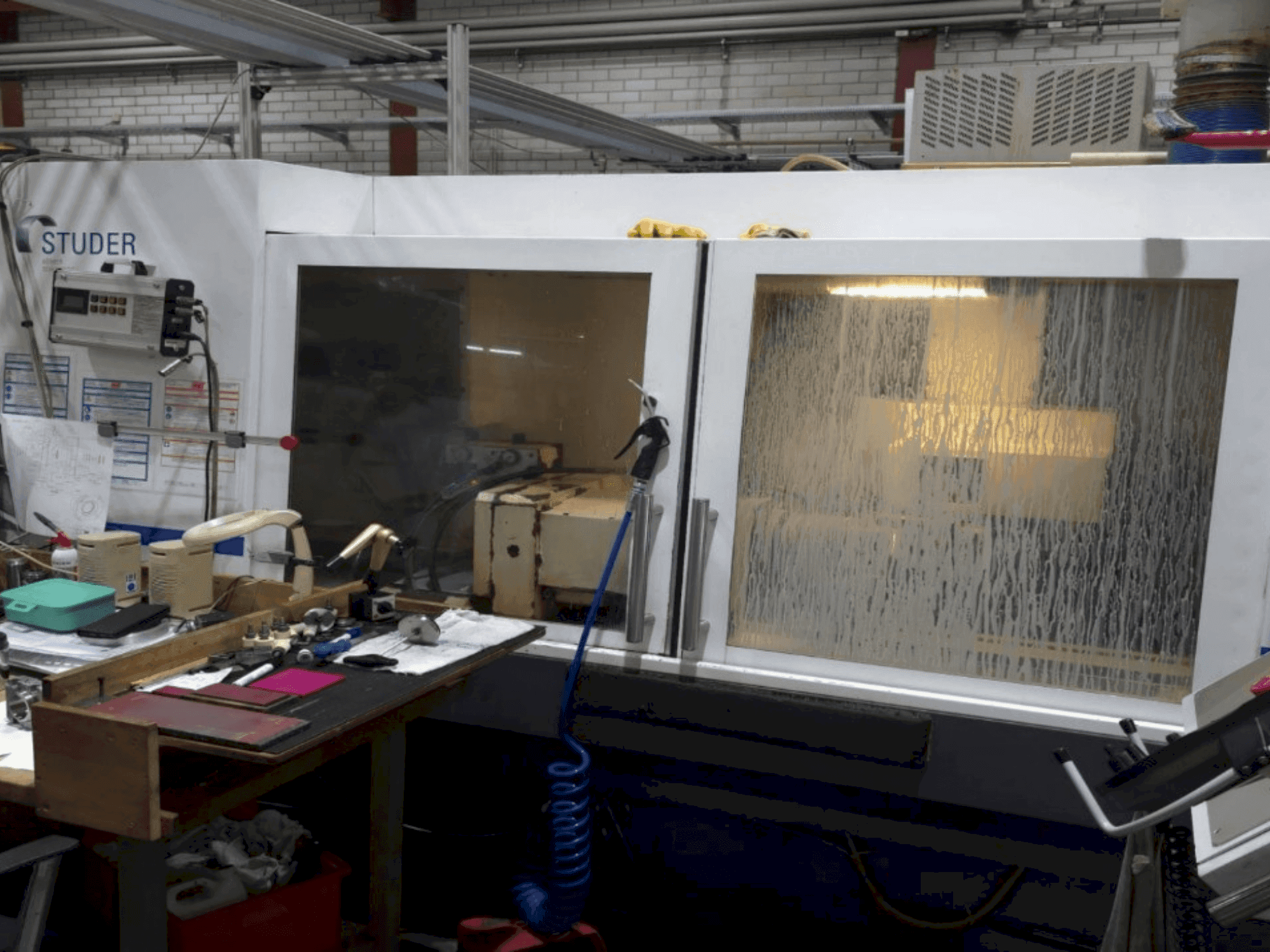

STUDER - S31DE-GRI-STU-2008-00001

Další vybavení

• Aktualizace frekvenčního měniče / Výměna frekvenčního měniče

Výhody stroje

Technické výhody stroje

• Řídicí jednotka: ge fanuc series 21-tb

• Netěsnost vany

• Nádrž netěsní

• Chybí filtr chladicího pásu

Další informace

Příčná osa X a podélná osa Z:

Příčná osa X (NC osa) 0°, poháněná střídavým servomotorem

a kuličkovým šroubem. Zdvih 280 mm. Programovatelný posuv 0,001-5 000 mm/min.

Podélná osa Z (NC osa). Poháněna střídavým servomotorem a kuličkovým šroubem. Posuv

1150 mm. Programovatelná rychlost posuvu

0,001-10 000 mm/min.

Přímý měřicí systém v ose X

Rozlišení 0,0001 mm (lineární, absolutní měřicí systém,

nevyžaduje posunutí referenčního bodu)

Přímý měřicí systém v ose Z

Rozlišení 0,0001 mm (lineární, absolutní měřicí systém,

nevyžaduje posunutí referenčního bodu)

Rozhraní stupnice pro přímé měřicí systémy

Hlava kola

Revolverová hlava kola U univerzální, otočná

Automatická otočná osa hlavy kola (osa B)

pro otáčení hlavy kola.

Hirthův převod 1° k ose otáčení hlavy kola. Úhel natočení -15° až +195°

Bezpečnostní kryt v poloze nástroje 1, vlevo Ø 500 mm.

pro vnější broušení pro brusné kotouče Ø 500x63mm F1

(80mm F5)

Bezpečnostní kryt v poloze nástroje 2, vpravo Ø 500 mm

pro vnější broušení pro brusné kotouče Ø 500x63mm F1

(80mm F5)

Obecné informace týkající se bezpečnostního krytu v poloze nástroje 2:

Délka broušení na pravé straně brusky se zmenšuje v poloze

otočné poloze brusné hlavy. 300° o přibližně 30 %.

Vnitřní brousicí zařízení pro vysokofrekvenční vřetena

Ø 120 mm v poloze nástroje 3 včetně připojovacího kabelu.

pro připojení vnitřních brusných vřeten Ø 120 mm podle

následujících specifikací firmy Studer:

-- zásuvné mazací přípojky pro průměry hadic

4mm

-- zásuvné přípojky chladicí kapaliny pro přímý a zpětný tok

s průměrem hadice

10 mm (zásuvné spojky na straně vřetena a hadice jsou součástí dodávky vřetena).

-- s elektrickými přípojkami podle schématu zapojení

Kódování vnitřního brusného vřetena

Uspořádání pevných ložisek motorového vřetena 1 je vpravo

v poloze nástroje 2

Řezná rychlost motorového vřetena 1

programovatelná až do max. 50 m/s

Pro motorová vřetena s max. n = 3200 ot/min je 50 m/s

možná pouze u brusných kotoučů o průměru >300 mm.

VF zařízení pro vnitřní broušení pro Fischerova vřetena s mazáním olej-vzduch

Obecné informace o značkách vřeten HF:

Na jednom stroji nelze použít vřetena různých značek s mazáním olej-vzduch.

-- Počet mazacích přípojek musí odpovídat počtu vřeten.

v příslušenství.

-- Vřetena s různým počtem mazacích přípojek nelze použít na jednu pozici nástroje.

Údržbová jednotka pro mazání olejem a vzduchempro vřetena pro vnitřní broušení.

Množství mazání lze naprogramovat pro konkrétní vřeteno v CNC řízení.

Vzduchové proplachování pro vřetena HF při použití strojního stlačeného vzduchu (zapnuto z hlavního pneumatického ventilu).

Sklíčidlo pracovní hlavy s válečkovými ložisky, kuželík ISO 50, vnější válcové uložení na

nosu vřetena Ø 110 mm, otvor vřetena Ø 50 mm.

Ruční aretace vřetena bez monitorování.

Možnost montáže snímače brusného kruhu

Obecné informace o pracovní hlavě sklíčidla:

Pro broušení pod napětím nebo vnější broušení s otočným středem.

Ruční korekce válcovitosti na pracovní hlavě

Přesnost soustřednosti nejméně 0,0004 mm

Standardní osa C

pro nakládání obrobku a obvodově umístěné zastavení

(přesnost +/-0,5°) pro výměnu obrobku

Standardní osa C; pro tvarové broušení,

je obvykle vyžadována vysoce přesná osa C.

Pohon obrobku 3 kW se střídavým servomotorem

Rozsah otáček 1-1000 ot/min

Rychlost otáčení 1-50 otáček za minutu

Pneumatický zdvih pro pohyb bez námahy

obrobkové hlavy během seřizování

2909914-E

Pneumatické ovládání a monitorování tlaku třísek

Elektrické rozhraní 1 pro rotační

oblékání do maximálního výkonu pohonu 3 kW.

Umožňuje programovat otáčky v rozsahu 10-100 %.

jmenovitých otáček vřetena, v závislosti na vřetenu, ve stejném nebo opačném směru než brusný kotouč.

Obslužný panel a ovládací skříň trvale připojené k

strojem

Klimatizační jednotka pro ovládací skříň

Obecné informace o chlazení ovládací skříně:

Při okolní teplotě. Při teplotách nad 30 °C je nutná chladicí jednotka.

Připojovací napětí: 400 V +/-10 %.

Síťová frekvence: 50 Hz +/-1 Hz

Vedení: 4vodičové (L1, L2, L3 / PE) nebo 5vodičové (L1, L2, L3 / N / PE).

Vnitřní řídicí napětí: 24 V DC

CNC řídicí jednotka Fanuc 21i-TB s:

-- Aktivní 10,4" barevnou plochou obrazovkou

-- Integrovaná řídicí jednotka PLC

-- komunikátor Studer a sběrnicový systém ASI

Uživatelská paměť CNC řídicí jednotky: 128 kB,

Paměť programu: 200

-- Fanuc 21i-TB podporuje pouze uživatelskou paměť do velikosti 512 kB.

Přenosná operátorská jednotka: Studer PCU terminál

s LCD displejem, klávesnicí, elektronickým ručním kolečkem,

přepínačem a tlačítkem Povolení

Počítadlo provozních hodin, rozsah 0-99 999 hod.

Elektronická detekce dokování s Dittel AE 4100-1

skládající se z:

-- Přední panel s LCD displejem pro zobrazení

křivky signálu

-- 4 vstupy pro detekci dokování s pasivním připojením

přičemž lze použít pouze jeden snímač.

vyhodnocovat vždy jen jeden senzor
