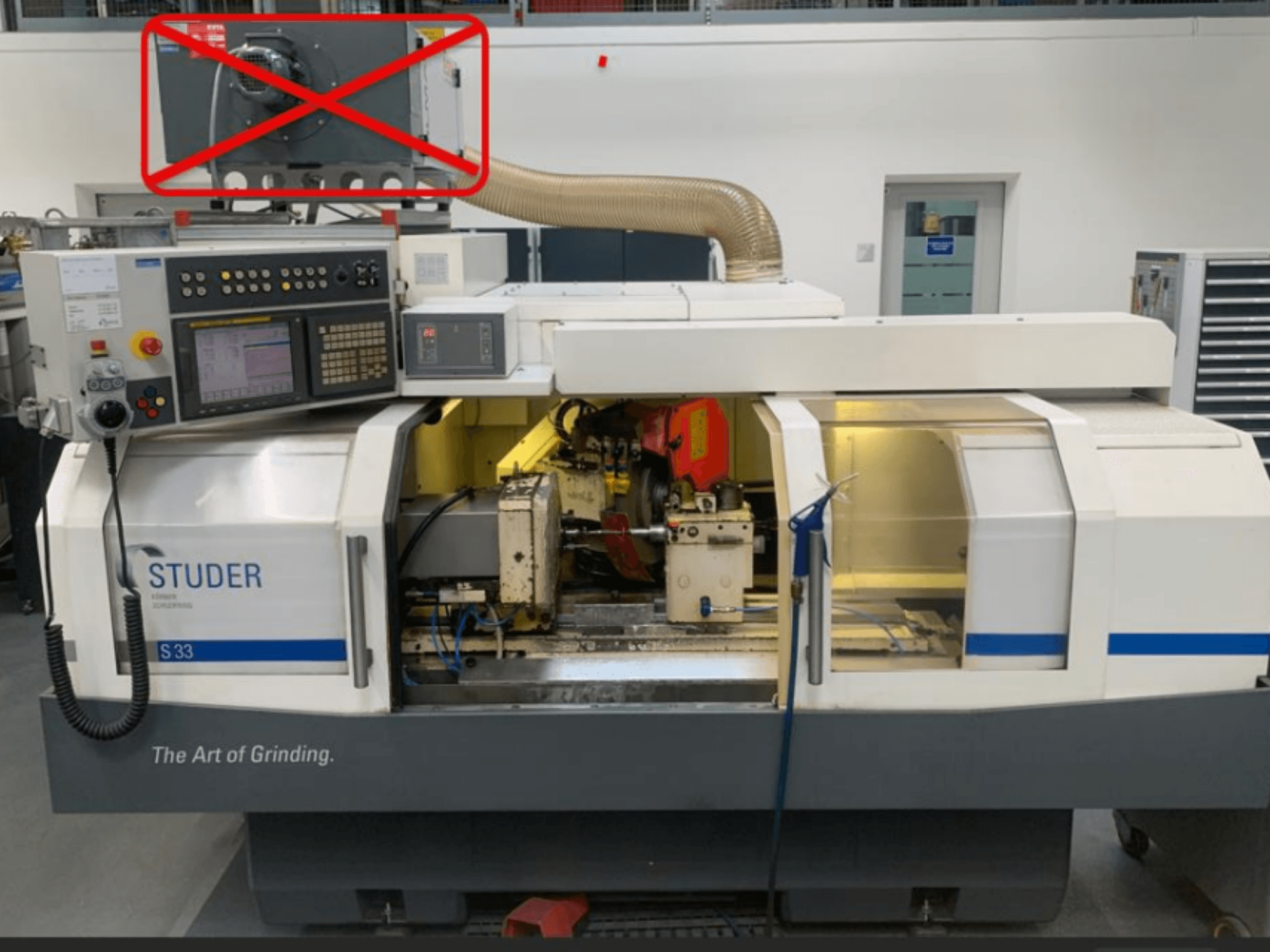

STUDER - S33DE-GRI-STU-2005-00001

• Použití: Stavba prototypů (bez směnného provozu)

• Provozní hodiny: cca 24 000

• Řízení: FANUC 21i-TB

• Odsávací systém není součástí dodávky

• Roční údržba

• Středová výška: 175 mm

• Středová vzdálenost: 650 mm

• Stojan stroje: 1,5 mm: Stojan: Granitan S 103

• Brusný kotouč: 500 x 63 x 203 mm

• Lineární měřicí systém

• Otvor vřetena: 30 mm

• Otáčky obrobku na vřetenu: 1-1500 ot/min.

• Otáčení stolu obrobku: 8.5°

• Plynulá regulace úhlu kuželů (stupnice s krokem 1°)

• Obtahování brusného kotouče: poloměr, úhel

• Elektrické rozhraní pro rotační obtahování

• Elektronické ruční kolo

• Maximální obvodová rychlost: 50 m/s

• Konstantní řezná rychlost V

• Pneumatický zdvih vřetena

• Pneumatický zdvih koníka

• Pohon obrobku: Střídavý servomotor 1,6 kW

• Čerpadlo chladicí kapaliny: 100 l/min při 2,5 baru

• Přívod chladicí kapaliny přes vřeteno obrobku

• Doba přepnutí vnitřní/vnější broušení: 10 s

• Přechodový poloměr / fazeta / válec

• Vnitřní brusné vřeteno: 1-20 000 otáček za minutu

• Nožní pedál pro pohyb při otevřených dveřích

Další vybavení

• Zařízení pro odebírání koníku (součást dodávky)

• PCD obtahovací deska R 0,5

• Dynamické vyvažovací zařízení s vyvažovacími senzory

• Detekce broušení

• Sondová vložka Marposs
