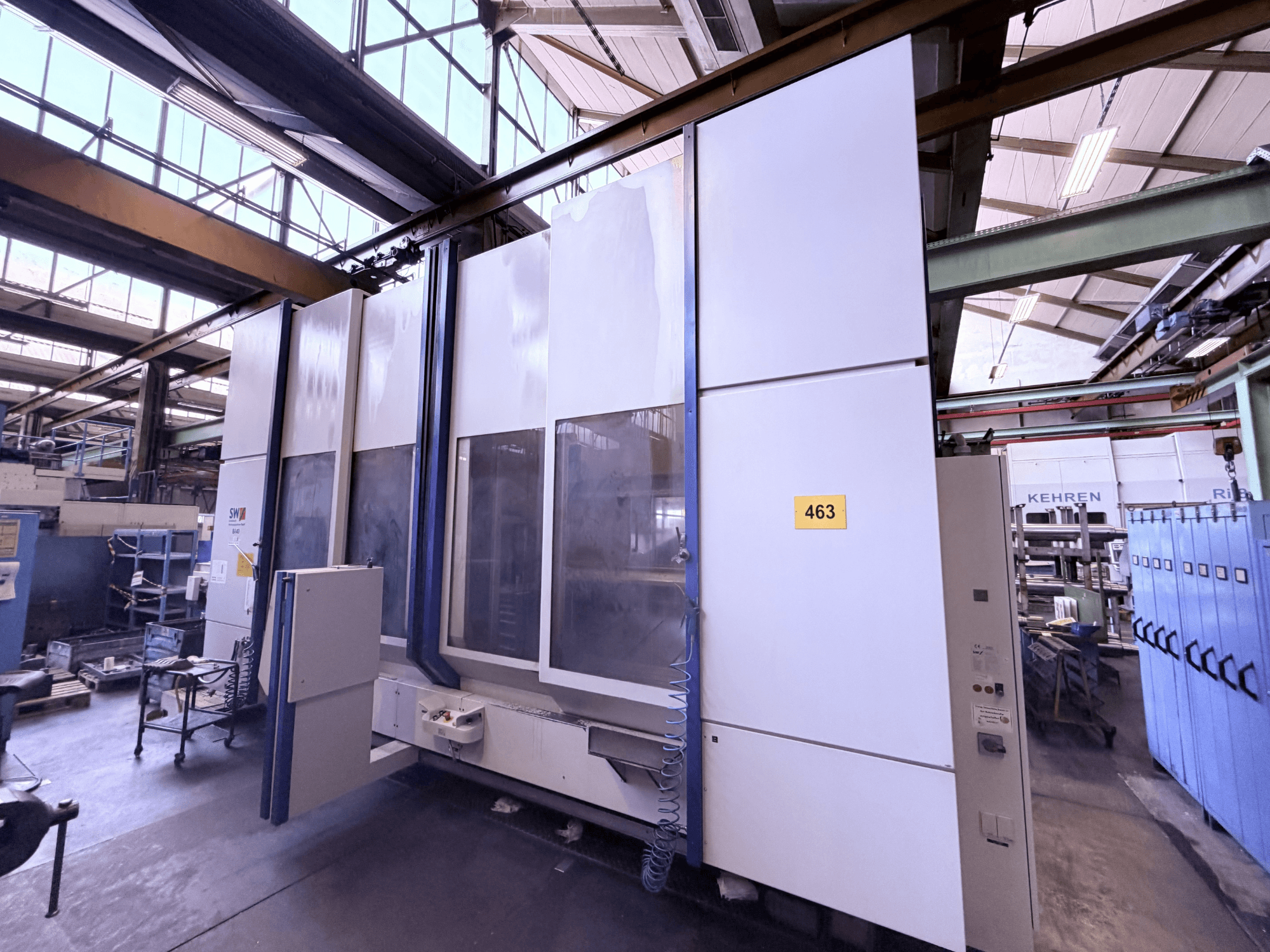

SW - BA 40DE-MIL-SWX-2001-00001

- Zdvih v ose X: 2 × 1300 mm (3350 mm při provozu s dlouhým ložem)

- Zdvih osy Y: 630 mm

- Zdvih osy Z: 630 mm

- Upínací plocha (pendulový provoz): 2 × 1275 × 630 mm

- Rychlý posuv X/Y/Z: 40 m/min

- Rychlost posuvu: 1 – 40 000 mm/min

- Průměr vřetena: 100 mm

- Otáčky vřetena: 20 – 7 500 ot./min

- Výkon vřetena: 36 kW (při 25 % ED)

- Točivý moment vřetena: 950 Nm (při 25 % ED)

- Kužel / držák nástroje: SK 50 DIN 69871, forma B

- Počet pozic v zásobníku nástrojů: 60

- Max. průměr nástroje (volné sousední pozice): 110 mm (250 mm)

- Maximální hmotnost nástroje: 8 kg (24 kg)

- Měřicí systém: lineární

- NC otočný stůl: Peiseler ATU 280 s protilehlým ložiskem

- Tlak chladicí kapaliny (vnitřní): 40 bar

- Čištění chladicí kapaliny: štěrbinový filtr

- Proplachování pracovní oblasti: ano

- Proplachovací pistole: 2

- Sledování zlomení nástroje: Leutze

- Kryt: Plně uzavřený

- Odsávací systém: GEA-Delbag, 2 x KNAW 1-1-AF

- Mechanika pro disketové jednotky: Ano

- Požadovaná zástavbová plocha (D x Š x V): 7700 x 3700 x 4000 mm

- Nutnost základů: Ne

- Jmenovité napětí: 3/PE AC 400 V / 50 Hz

- Jmenovitý provozní proud: 87 A

- Celkový připojený výkon: 50 kVA (jmenovitý výkon 60 kVA)

- Pojistka napájecího vedení: 100 A

- Provozní doba: 63 368 h

- Volitelné vybavení: Rozšířená hydraulika stroje pro upínání obrobků, ventilový systém pro dvojčinné upínací válce, 2 upínací okruhy v levé pracovní oblasti, 2 upínací okruhy v pravé pracovní oblasti, upínací tlak 250 bar / Q=9 l/min, příprava pro úhlové vrtací hlavy (bez čtyřbodové podpory), automatické nakládací dveře, cca 60 upínacích sklíčidel SK50, 1x dvojitá úhlová hlava, reverzibilní upínací zařízení (osa A a protidržák), upínací můstek
