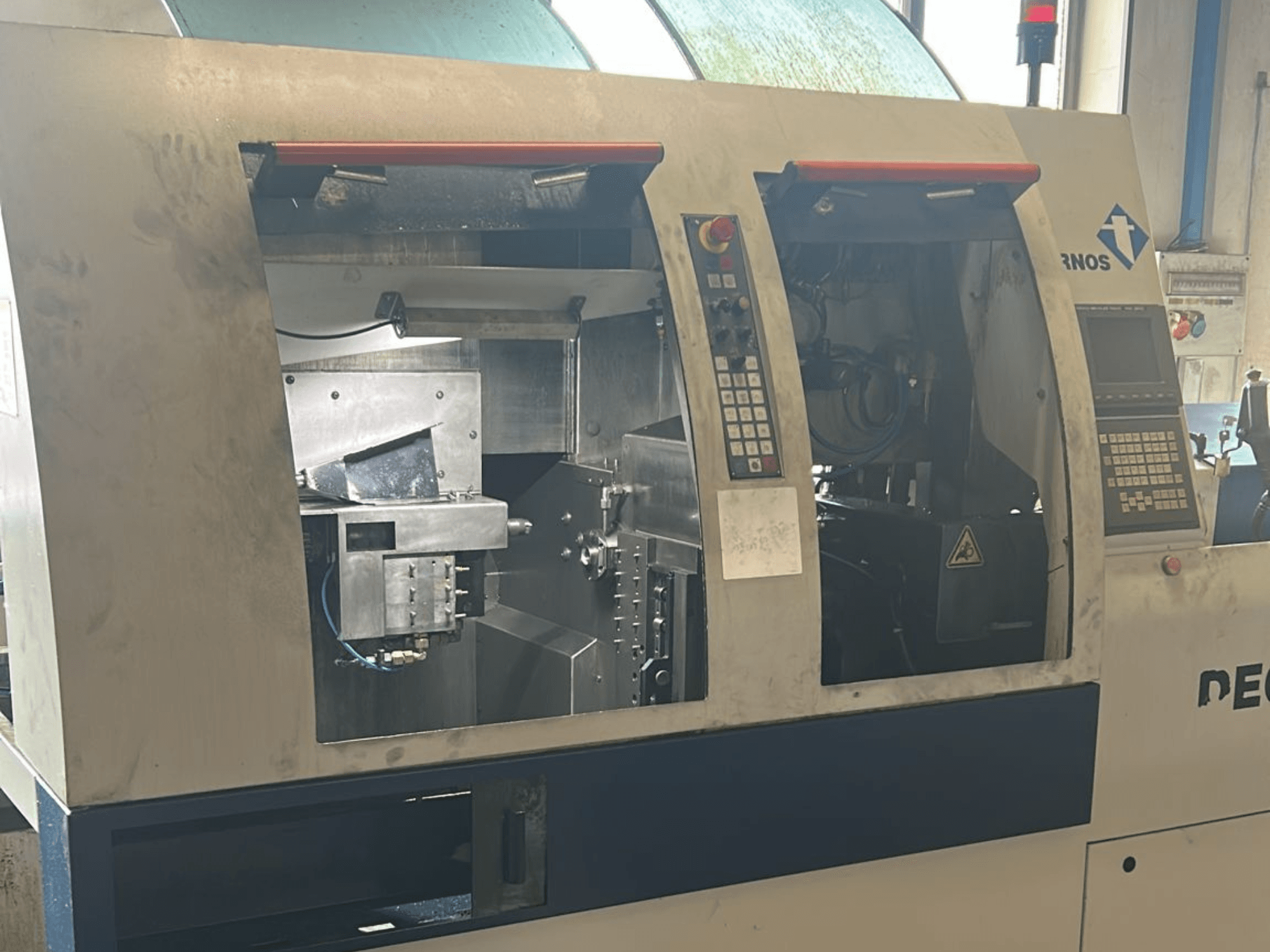

TORNOS - Deco 13 bIT-TUR-TOR-2004-00001

• Kapacita:

  • Max. průměr tyče: 13 mm

• Osy:

  • Počet os: 6 (X1, Y1, Z1, X2, Y2, Z2)

• Hlavní vřeteno (S1):

  • Max. kapacita tyče: 16 mm

  • Doporučený minimální průměr tyče: 3 mm

  • Maximální délka obrobku: 160 mm

  • Typ upínací kleštiny: Schaublin F20

• Podvřeteno (S2):

  • Max. průměr obrobku: 16 mm

  • Max. délka obrobku (protiběžný chod): 1: 160 mm

  • Otáčky vřetena: 100-12 000 ot/min.

  • Upínací síla: 730 daN

• Pohyby os:

  • X1: 35 mm, Y1: 158 mm, Z1: 187 mm

  • X2: 118 mm, Y2: 160 mm, Z2: 174 mm

• Rychlost posuvu:

  • Maximální rychlost osy: 20 m/min

• Vodicí pouzdro:

  • Max. průchod lišty: Max. délka: 16 mm

• Nástrojový systém:

  • Lineární nástrojový systém (přední + zadní)

  • Počet nástrojových pozic: Počet nástrojů: 6 (3 axiální + 3 příčné)

  • Rozteč nástrojů: 38 mm

  • Maximální počet rotujících nástrojů: až 3

• Poháněné nástroje (S3):

  • Max. otáčky: 8 000 ot/min

  • Výkon: až 1,1 kW

  • Vrtací výkon: až 8-10 mm

  • Kapacita závitování: 8-10 mm: M6-M8

• Pultové operace:

  • 3 pracovní polohy

  • Plná schopnost obrábění (soustružení, vrtání, závitování, řezání závitů)

• Chladicí systém:

  • Objem oleje: 200 l

  • Nádrž na třísky: cca 100 l

Další vybavení

• Podavač tyčí (integrovaný):

  • Maximální délka tyče: 3,3 / 3,85 / 4,2 m

  • Minimální délka tyče: 1,2 m

  • Rozsah průměrů tyčí: 3-16 mm

• Vykladač dílů

• Systém olejové lázně

• Rozhraní RS232

• Osvětlení pracovního prostoru
