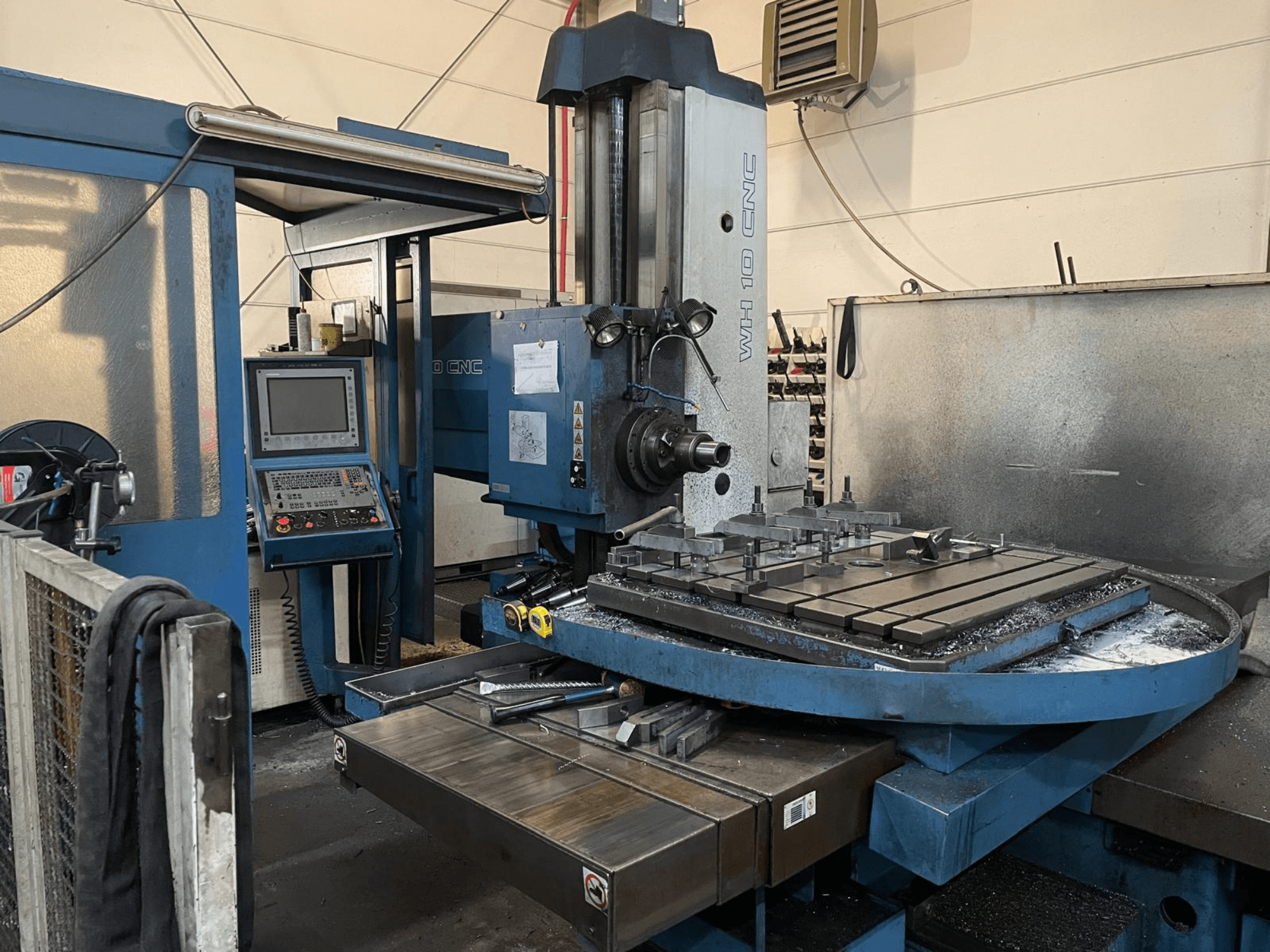

TOS - WH 10 CNCDE-OTH-TOS-2007-00001

• Vřeteník / vřeteno

  • Průměr pracovního vřetena: 100 mm

  • Průměr příruby dutého vřetena: 221,44 mm (h5)

  • Středicí otvor dutého vřetena (W): 130 mm (H6)

  • Prodloužení pracovního vřetena (zdvih pinoly, W): 1: 630 mm

  • Upínání nástrojů: Hydromechanické

  • Programovatelný rozsah otáček vřetena: 1: 10-1800 min-1, s možností přebíjení 50-120 % potenciometrem během provozu.

  • Hlavní motor (dle dodávky): 20 kW / 2000 min-1

• Rám / osy

  • Svislé nastavení hlavy vřetena (Y): 1100 mm

  • Minimální výška osy vřetena nad pracovním stolem: Y: 1,5 m: 0 mm

• Stůl

  • Maximální hmotnost obrobku: 3000 kg

  • Upínací plocha: 1000 x 1120 mm

  • T-drážky (počet/velikost): 7 / 22 H8 mm

  • Rozteč T-drážek (vnitřní/okrajová): 160 / 100 mm

  • Středicí otvor stolu: Ø100 H6, hloubka 13 mm

  • Příčný posuv stolu (X): 1250 mm

  • Podélný posuv (Z): 1250 mm: 940 mm

• Hydraulika, mazání, chladicí kapalina

  • Pracovní tlak (hydraulické okruhy): 6,5-7,2 MPa

  • Objem pracovní kapaliny: 1,5 l:

    • Vřeteník: 32 dm3

    • Hydraulický agregát: Dm3: 1,5 mm: 15 dm3

    • Mazací jednotka: 3 dm3 5,5 dm3

    • Nádrž chladicí kapaliny CHZ-WH10: cca 40 dm3

• Další údaje

  • Hladina hluku (A): max. 80 dB

  • Rozměry stroje: viz rozměrový nákres

  • Použitelné posuvové síly:

    • (křížové nastavení stolu): 16 kN

    • Y: není specifikováno

  • Stojany na nástroje: součástí dodávky (podrobnosti nejsou uvedeny)

Další vybavení

• Věžový upínací systém Roemheld

• Úhlové desky (úhelníky)

• Montážní bloky
