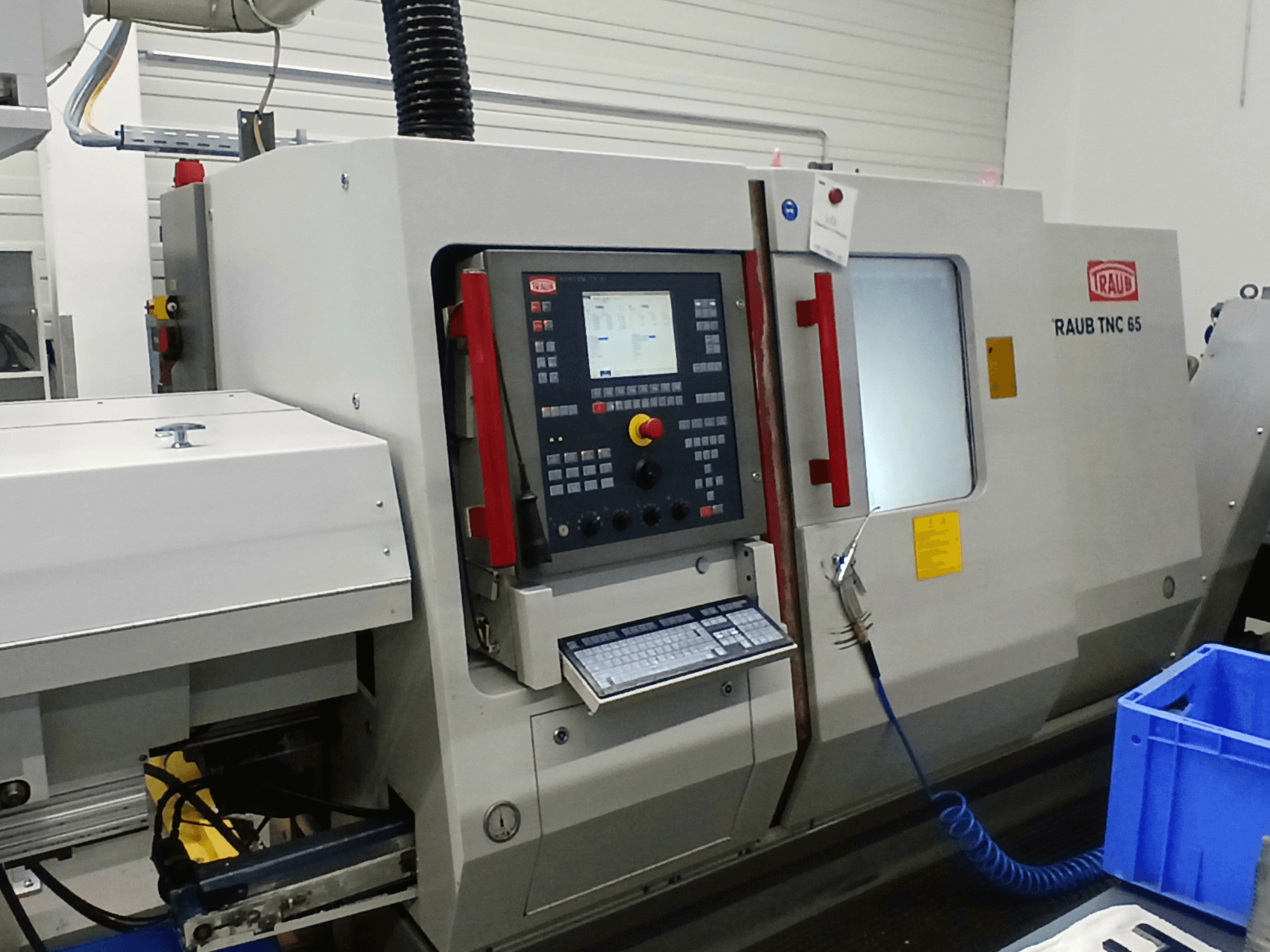

TRAUB - TNC 65 DGYDE-TUR-TRA-2009-00002

- Řídicí systém: TX8i s 64bitovým vysoce výkonným procesorem RISC a přídavným vysoce výkonným procesorem PLC, integrovaný počítač.
- Řízení TX8i s barevnou plochou obrazovkou TFT a elektronickým ručním kolečkem.
- Vícepásmový transformátor pro 460 V / 400 V / 380 V / 220 V / 200 V, 50 Hz
- Provozní napětí stroje: 400 V 50 Hz
- Provozní napětí příslušenství: 230V 50 Hz
- Ovládací napětí: 24V DC
- Určeno pro obrábění kovů a plastů s definovaným břitem
- Maximální délka soustružení: 450 mm
- Otvor hlavního vřetena: 65 mm
- Průchozí otvor vřetena: 65 mm
- Maximální upínací průměr v závislosti na upínacím systému: 60 mm
- Průměr předního ložiska: 66 mm
- Standardní upínací kleština: DIN 6343
- Maximální upínací průměr: 65 mm
- Krouticí moment hlavního vřetena: 230 Nm
- Numericky řízená osa C hlavního vřetena
- Rychlý posuv v ose X: 7,5 m/min
- Posuvná síla v ose X při 100 % pracovním cyklu: 1,5 mm: 5000 N
- Kuličkový šroub v ose X: 10 % otáček v tahu: 32 × 5 mm
- Rychlý posuv v ose Z: 10 m/min
- Posuvná síla v ose Z při 100% pracovním cyklu: 8000 N
- Kuličkový šroub v ose Z: 1,5 mm 32×10 mm
- Rychlost rychlého posunu/podávání v ose Y: 3 m/min
- Posuv v ose Y: ±35 mm
- Posuvná síla v ose Y při 100% pracovním cyklu: 8000 N
- Kuličkový šroub v ose Y: 25×5 mm
- Nástrojové stanice: 10 (14 volitelně)
- Velikost držáku nástroje: Ø30×55 mm
- Alternativní velikost držáku nástroje: Ø25×48 mm
- Velikost stopky nástroje: 20 × 20 mm
- Alternativní velikost stopky nástroje: 16×16 mm
- Maximální otáčky protivřetena: 4000 ot/min.
- Maximální upínací průměr protivřetena: 65 mm
- Výkon protivřetena: 11 kW
- Rozsah konstantního výkonu protivřetena: 1:8
- Krouticí moment protivřetena: 210 Nm
- Rychlost rychlého posuvu/podávání protivřetena: 10 m/min
- Zdvih protivřetena: 520 mm
- Posuvná síla protivřetena při 100% pracovním cyklu: 6000 N
- Kuličkový šroub protivřetena: 32 × 20 mm
- Osa C protivřetena s rychlostně synchronním řízením
- Nástrojový pohon revolveru 1: 3,1 kW, 4000 ot/min.
- Nástrojová hlava 2: 3,1 kW, 4000 ot./min.
- Monitorování nástrojů TX8i s kontrolou opotřebení a zlomení prostřednictvím monitorování motoru osy.
- Řezání závitů bez kompenzačního sklíčidla
- Software TRAUB Polyform pro programování frézování s osou C (čelní, podélná, válcová plocha).
- Příprava pro připojení k síti Ethernet s rozhraním RJ45
- Software pro protivřeteno v ose Z/V s definovanou koncovou polohou (přenos čela)
- Tlak hydraulického systému: 70 bar
- Objem hydraulické nádrže: 70 l
- Tlak čerpadla chladicí kapaliny: 12 bar
- Kapacita nádrže chladicí kapaliny s dopravníkem třísek: 12,5 l: 435 l
- Elektricky připojené zatížení: 39 kW
- Hmotnost stroje s protivřetenem a elektrickou skříní: 5200 kg
- Hlučnost: 73 dB(A)
- Přípustná okolní teplota: 5-40 °C
- Maximální relativní vlhkost při 40 °C: 50 %
- Pracovní plocha věžové části: 450 mm
- Pracovní plocha k protivřetenu: 520 mm
- Celková pracovní plocha: 728 mm
- Minimální vzdálenost F od obrysu protivřetena: 127 mm

- Stroj má osu Y na revolveru 1, ale ne na revolveru 2.

Přídavné vybavení

- Zařízení pro vykládání obrobků s chapadlem ve věži 2
- Závěsný pásový dopravník třísek, výška výsypu 1200 mm
- Vysokotlaký chladicí systém s programovatelnými tlakovými stupni 20 / 5 barů
- Příprava pro odsávání a filtrační systém, připojení Ø200 mm, zásuvka 400 V
- Příprava pro rozhraní tyčového podavače DNH 61
