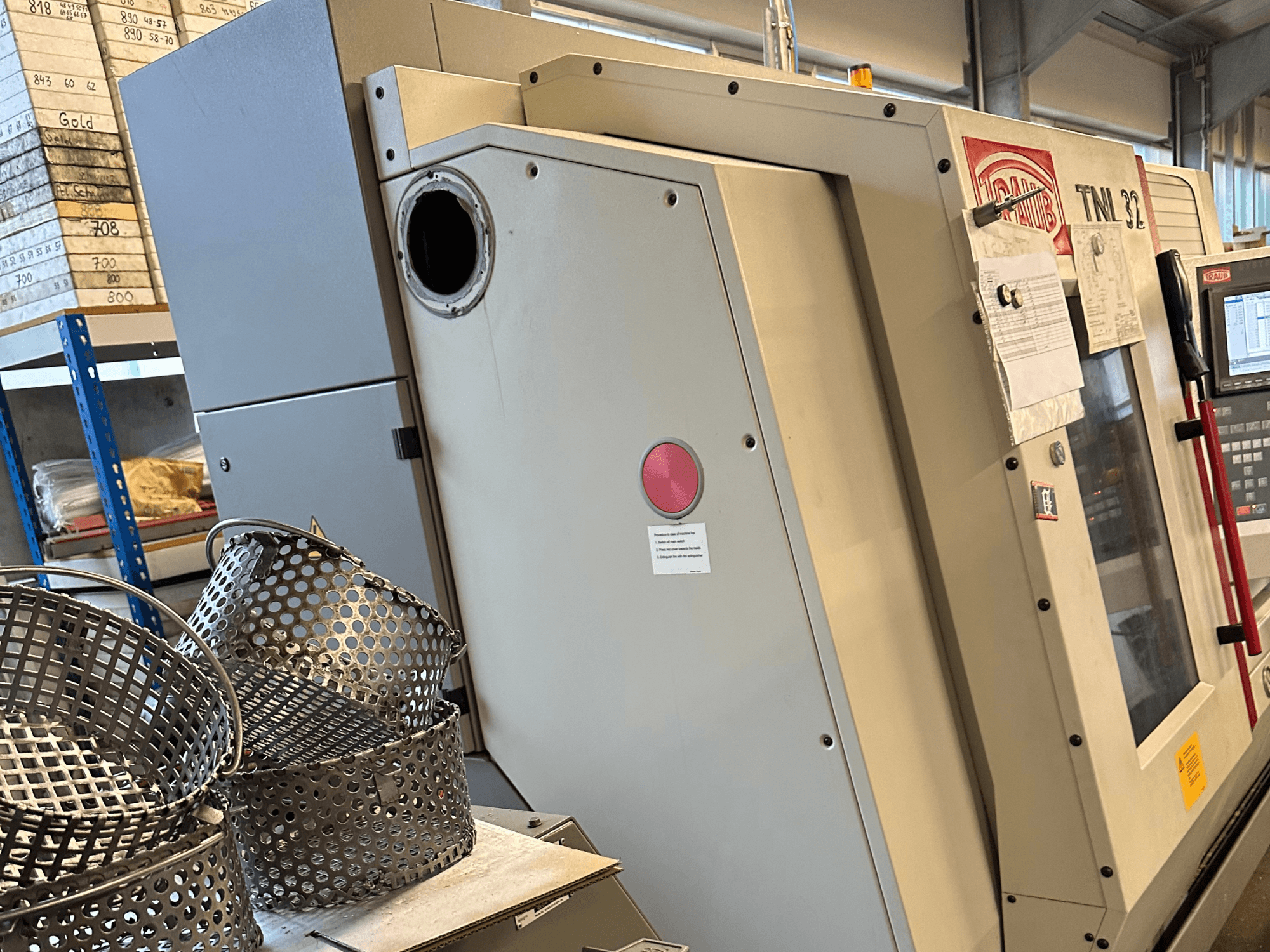

TRAUB - TNL 32 PDE-TUR-TRA-2012-00001

• Počet revolverových hlav: 2

• Maximální pojezd osy Z: 305 mm

• Točivý moment hlavního vřetena: 21 / 32 Nm

• Rozlišení osy C hlavního vřetena: 0,001°

• Počet nástrojových pozic na revolverové hlavě 1: 10

• Počet stanic s poháněnými nástroji na revolverové hlavě 1: 10

• Otáčky poháněného nástroje v revolverové hlavě 1: 12 000 ot/min

• Výkon poháněného nástroje v revolverové hlavě 1: 1,5 / 2,5 kW

• Průměr držáku nástroje na revolverové hlavě 1: 45 mm

• Stopka soustružnického nástroje revolverové hlavy 1: 16 x 16 mm

• Pojezd osy X revolverové hlavy 1: 140 mm

• Dráha osy Z revolverové hlavy 1: 305 mm

• Rozlišení osy H revolverové hlavy 1: 0,001°

• Doba mezi jednotlivými úběry (Chip-to-Chip) na revolverové hlavě 1: 0,3 s

• Revolverová hlava 2: 9 nástrojových pozic

• Počet stanic s poháněnými nástroji na revolverové hlavě 2: 9

• Rychlost poháněného nástroje na revolverové hlavě 2: 12 000 ot./min

• Výkon poháněného nástroje revolverové hlavy 2: 1,5 / 2,5 kW

• Průměr držáku nástroje na revolverové hlavě 2: 45 mm

• Stopka soustružnického nástroje v revolverové hlavě 2: 16 x 16 mm

• Pojezd osy X revolverové hlavy 2: 140 mm

• Pojezd osy Y revolverové hlavy 2: -25 / +40 mm

• Pojezd osy Z revolverové hlavy 2: 320 mm

• Doba mezi jednotlivými úkony (Chip-to-Chip) na revolverové hlavě 2: 0,3 s

• Otáčky protiběžného vřetena: 8 000 ot/min

• Výkon protiběžného vřetena: 1,5 / 2,5 kW

• Točivý moment protiběžného vřetena: 4,5 / 7,7 Nm

• Rozlišení osy C protiběžného vřetena: 0,001°

• Maximální upínací délka: 250 mm

• Maximální průměr tyče (protiběžné vřeteno): 32 mm

• Stanice nástrojů pro zadní obrábění: 8

• Stanice poháněných nástrojů pro zadní obrábění: 3

• Otáčky poháněného nástroje pro zadní obrábění: 12 000 ot/min

• Výkon poháněného nástroje pro zadní obrábění: 1,5 / 2,5 kW

• Průměr držáku nástroje pro zadní obrábění: 36 mm

• Rychlý posuv (X / Y / Z): 20 / 20 / 20 m/min

• Maximální posuv: 20 000 mm/min

• Celkový příkon: 46 kW

• Prostorové nároky včetně podavače tyčí: 8 000 x 2 500 x 2 600 mm

• Dopravník třísek: volitelný, není součástí dodávky

• Chladicí systém: Ano

• Vřetenné hlavy: 2

• Zadní obráběcí jednotka: Ano

• Rozhraní podavače tyčí: Ano

• Podavač tyčí: LNS Hydrobar Express 332 S2 / 3 m

• Elektronický ruční ovladač: Ano

• Hydraulická jednotka: Ano

Vady stroje: Protiběžné vřeteno je v současné době nepoužitelné z důvodu dlouhodobé nečinnosti. Je vadný buď snímač, nebo motor.
