TRUMPF - TruBend Cell 500 TRUBEND Cell 5000 with TruBend 5085 extended version and BendMaster 60DE-BEN-TRU-2015-00001

• Stroj: TruBend 5085 (2720 mm x 850 kN) s BendMaster 60

  • Stabilní celoocelový rám stroje

  • Lisovací nosník s kulovým ložiskem a nastavením sklonu

  • Elektrohydraulický horní pohon se čtyřválcovou technologií

  • Velká vůle na hraně

  • Ploché přední kryty

  • Moderní bloková hydraulika

  • Elektronické vyvážení tlaku

  • Měřicí systém se skleněnou stupnicí a pružinovou kompenzací

  • Hydraulický olej ve stroji (mazání po celou dobu životnosti)

  • Chladič oleje

  • Chlazení rozvaděče pomocí výměníku tepla vzduch-vzduch

  • Moderní konstrukce stroje

• Stopky/zpětný měřič

  • Zastavovací systém

  • Systém zpětného měření: 2 osy (X a R)

• Upínání nástrojů

  • Horní držák nástroje, ruční upínání, kalený

  • Dolní držák nástroje, hydraulické upínání, kalený

  • Posuv dolního nástroje, 2 polohy, pneumatický

• Korunování

  • Ruční korunování

• Ovládání

  • TRUMPF TASC 6000

  • Grafické dílenské programování

  • Windows XPe (embedded), Pentium 4, 2,8 GHz

  • 2 GB RAM

  • 15palcový dotykový displej

  • Připojení k síti

  • Teleservis přes modem

• Provoz

  • Ovládací panel s klávesnicí LCD a nožním spínačem

  • Komunikační lišta

• Bezpečnost

  • Standardní bezpečnostní zařízení

  • Bezpečnostní zařízení BendGuard pro horní nástroje do 390 mm

  • Označení CE

Doplňkové vybavení

• Automatizace TRUMPF BendMaster (standardní vybavení)

  • Robot/manipulace

    • Stabilní základna a manipulátor z hliníkového tlakového odlitku

    • Nosnost 60 kg (obrobek plus uchopovač)

    • Nízkoprofilová svařovaná podlahová dráha

    • Senzor plechu pro detekci obrysů

    • Rotační posuv pro snadnou výměnu chapadla

    • Spojka chapadla na BendMasteru

    • Senzory pro 4osý systém zpětného měření

    • Elektrické pohony

    • Detekce dvojitého plechu

    • NC stanice pro přenos chapadel

    • Generování vakua pro sací chapadla

  • Řízení

    • PC řízení TRUMPF s operátorským terminálem

    • Teleservis přes modem

    • Ovládání přes obrazovku, myš a klávesnici

  • Bezpečnost

    • Bezpečnostní ohrazení s přístupovými dveřmi

První automatizace ohýbání na světě s rozpoznáváním obrazu pro maximální flexibilitu Plechové díly do 40 kg, 6osá technologie zpětného měření snímačem

Maximální přesnost opakování díky technologii úhlového snímače (ACB) v automatizovaném provozu

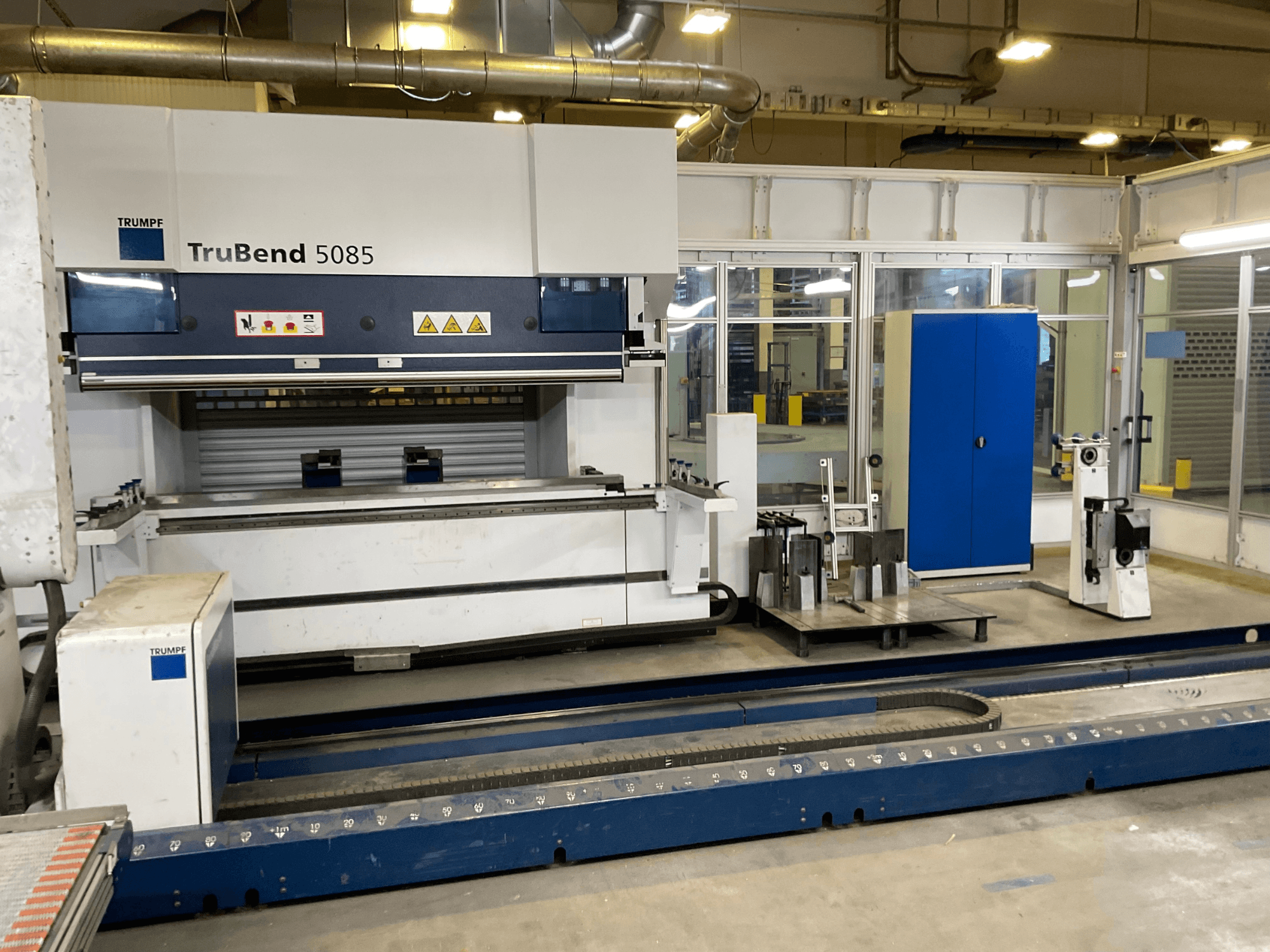

TruBend 5085 (2720 mm x 850 kN) s BendMaster 60
