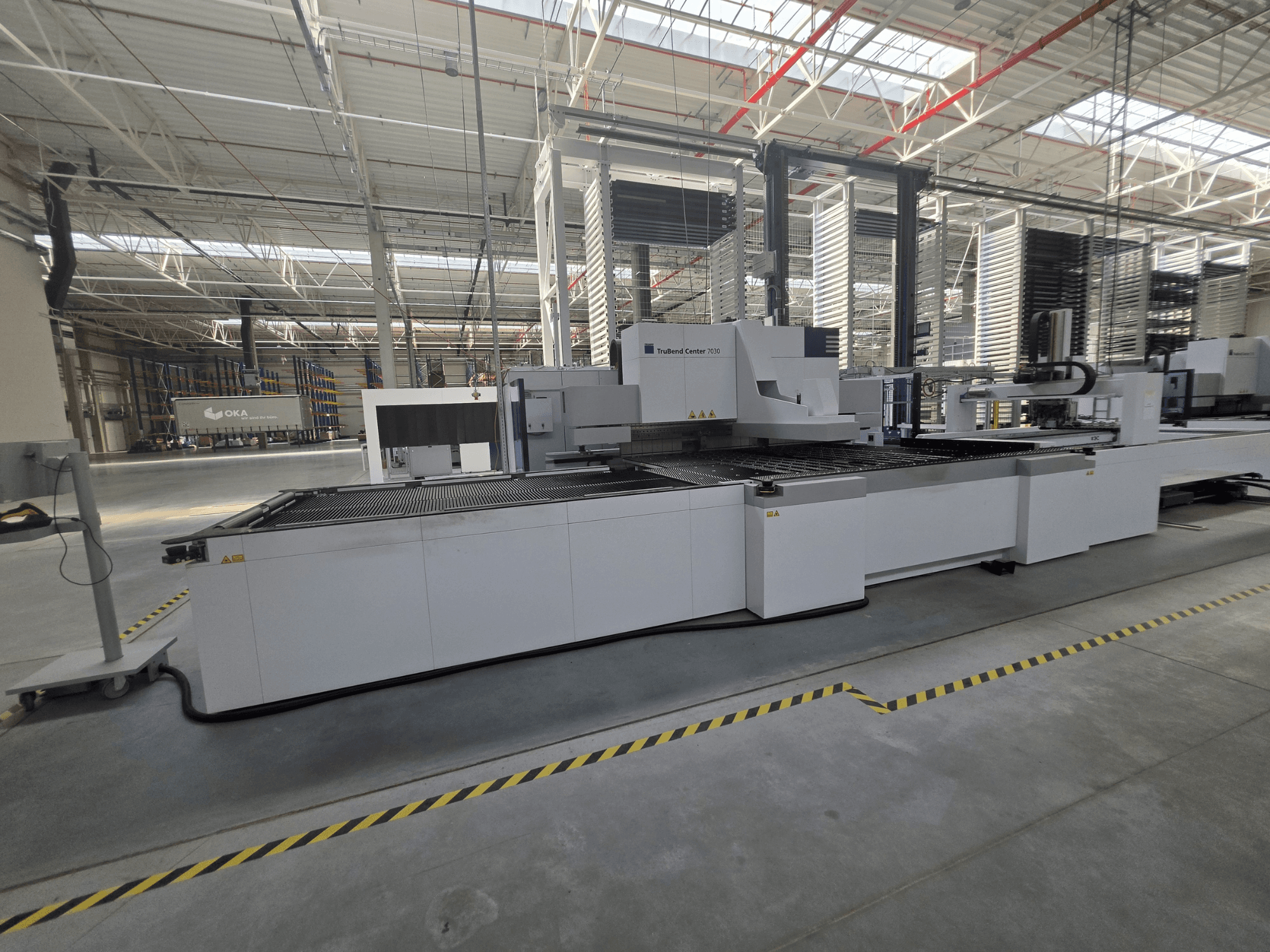

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Konstrukce: Svařovaný ocelový rám; Systém ohýbání: Klínový pohon; Vyklenutí: Součástí dodávky, nastavitelné pomocí ovládacího prvku

• Kapacity

  • Max. délka ohýbací hrany: 3 123 mm

  • Minimální délka ohýbané hrany: 200 mm

  • Min. šířka ohybu se standardním držákem: 145 mm

  • Min. šířka ohybu s nástroji ENW: 40 mm

  • Max. výška krabice: 220 mm

  • Upínací síla držáku: 101 t

  • Tloušťka materiálu: min. 0,4 mm; max. konstrukční ocel 3,0 mm; max. nerezová ocel 2,2 mm; max. hliník 4,0 mm

• Manipulace a polohování (integrované)

  • 2osý manipulátor s 12 sacími moduly; pojezd v ose X 2 653 mm; zdvih 100 mm

  • 5osý zadní doraz; rotační manipulátor; přední doraz; nakládací kleště

  • Automatické polohování a otáčení dílů

• Rychlosti

  • Rychlý posuv v ose Y: 250 mm/s

  • Přední doraz: 3 000 mm/s

  • Manipulátor dílu: 3 000 mm/s

  • Rotační manipulátor: až 3 ot./s

  • ToolMaster Bend: 2 400 mm/s

• Přesnost polohování

  • Y: 0,10 mm; X: 0,05 mm; R: 0,05 mm

• CNC řízení

  • 21,5" dotykový displej; Windows 7 Ultimate 64-bit; klávesnice a myš

  • USB; RJ45; Ethernet 10/100 Mbit/s; internetová teleservisní služba/vzdálená diagnostika

• Programovací software

  • Plovoucí licence TecZone Fold

  • Automatické programování z 2D/3D, automatické generování ohýbacích programů

  • 3D simulace ohýbání; kontrola kolizí; ruční úprava programu

• ToolMaster Bend (automatická manipulace s nástroji)

  • Automatické polohování a nastavení upínacích nástrojů podle programu

  • Automatické polohování standardních, Pick&Place a zakřivených upínacích držáků

• Součástí dodávky jsou nástroje

  • 16 standardních upínacích nástrojů (každý 160 mm)

  • 6 upínacích nástrojů typu Pick&Place; segmenty 10/15/20/40 mm

  • Rohový upínací nástroj, délka 199 mm

  • Ohýbací nástroje OBW90 a UBW90

• Zařízení ENW

  • Funkce ENW pro naklápění upínacích nástrojů

  • Nástroj ENW110-40, délka 3 123 mm, hloubka 40 mm

  • Minimální šířka ohybu s ENW: 40 mm

• Měření úhlu ohybu

  • Optická pomoc při měření úhlu ohybu s integrovanou kamerou

  • Grafické srovnání naprogramovaného a skutečného úhlu

  • Minimální délka strany dílu pro měření úhlu: 10 mm

• Bezpečnost

  • Certifikace CE; otočné bezpečnostní dveře; bezpečnostní světelné závory

  • Ochrana přístupu do pracovního prostoru; nožní spínač s aktivací; nouzové zastavení

• Napájení: 80 kVA

Doplňkové vybavení

• Automatický systém nakládky a vykládky se skladovacím rozhraním

  • Automatické oddělování a podávání polotovarů; přesun do ohýbacího centra

  • Automatické vykládání hotových dílů pomocí pásového dopravníku

  • Maximální rozměry polotovarů: 3 048 x 1 500 mm

  • Součástí je rozhraní pro skladování

  • Nakládací vozík: není součástí dodávky

  • Sada kolejnic: není součástí dodávky

• Přídavné moduly pro manipulaci s díly

  • 12 třístranných vakuových modulů (sání shora/zdola/zepředu)

  • 6 magnetických modulů a 4 dvoupovrchové magnetické moduly

  • Vakuové a magnetické moduly lze používat společně

• Příslušenství pro identifikaci a připojení

  • Bezdrátová čtečka 2D kódů s technologií Bluetooth

  • Čtení čárových kódů a kódů DataMatrix

  • Automatické načítání výrobních programů
