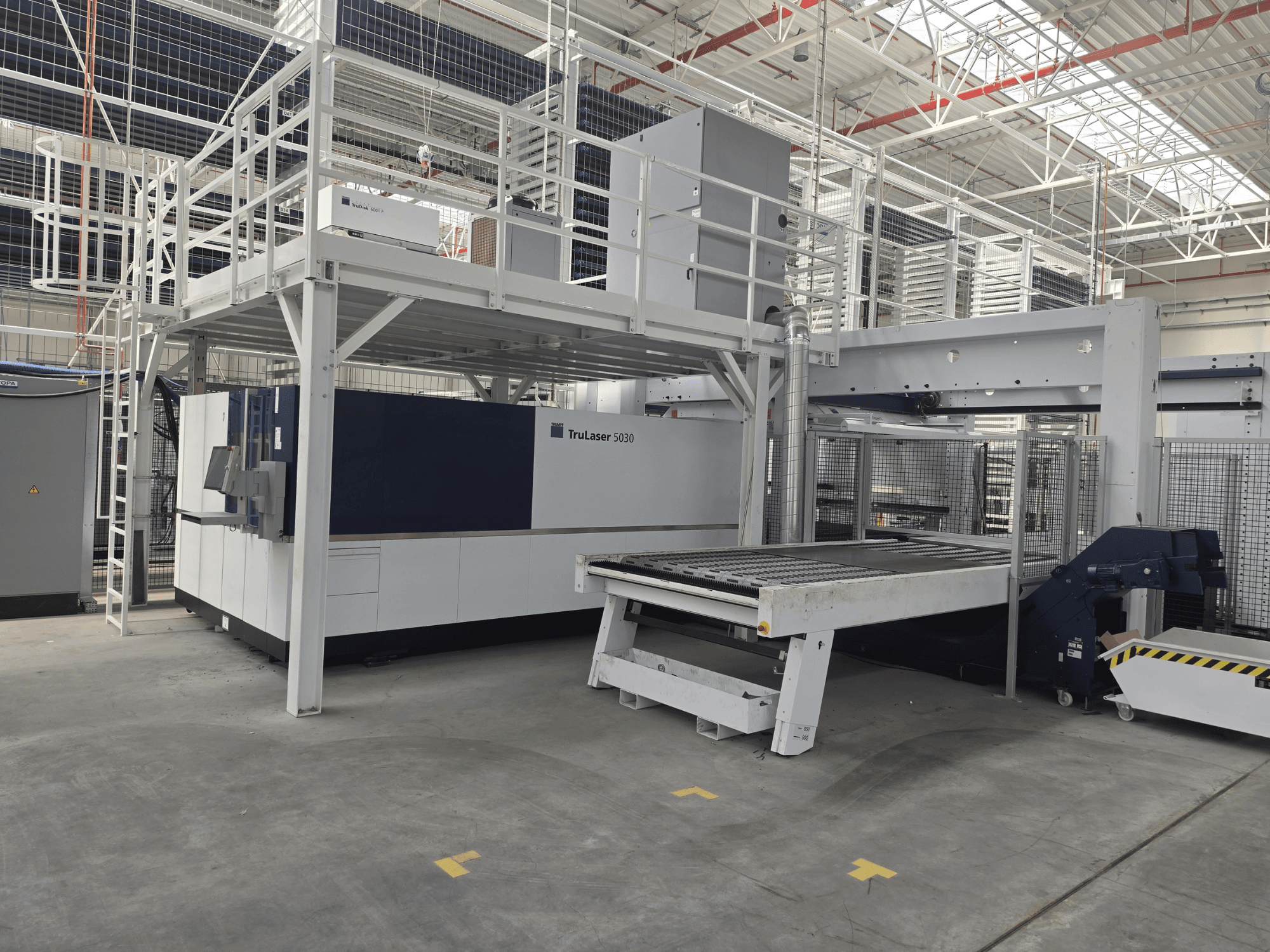

TRUMPF - TruLaser 5030 fiber L76 FMCPL-CUT-TRU-2022-00001

• Pracovní formát/plocha: 3 000 × 1 500 mm; X 0–3 000 mm / Y 0–1 500 mm / Z 0–115 mm

• Konstrukce stroje: Uzavřený rám stroje; portálový pohon s přímými lineárními pohony; automatický podélný měnič palet; integrované ovládací skříně a úložná skříň; osvětlení pracovní plochy; kontrolka stavu stroje; chladič vody/vzduchu pro stroj a laser; v souladu s normou CE; teplota okolí 5–35 °C

• Dynamika/přesnost: Max. souběžná rychlost os 280 m/min; Ps 0,03 mm; Pa 0,05 mm; min. programovatelný přírůstek 0,001 mm

• CNC řízení: Siemens SINUMERIK 840D sl s 21,5" barevným MultiTouch displejem; MultiTouch HMI; USB a RJ45; integrované technologické údaje; programovatelný řezací plyn/tlak; plánování výroby; zpracování více plechů; automatické vypnutí; rozhraní Remote Support; Condition Guide; Cutting Guide; Central Link; Online Update Manager

• Laserový zdroj: pevnolátkový diskový laser TRUMPF TruDisk 6001 (6 kW); vedení paprsku optickým vláknem; jeden výstup LLK; uzavřené vedení paprsku; vysoká odolnost proti zpětnému odrazu; stabilní výkon po celou dobu životnosti

• Řezací hlava: Univerzální řezací jednotka; strategie s jednou řezací hlavou; adaptivní systém čoček; ochranné sklo s online monitorováním stavu; automatické centrování trysky; ochrana proti kolizi; kapacitní regulace výšky; automatické nastavení ohniskové polohy; pilotní laser

• Standardní řezací funkce: AdjustLine; BrightLine fiber; ControlLine; FastLine; FlyLine; FocusLine; NitroLine; PierceLine; balíček Performance; balíček pro vysokorychlostní řezání; balíčky pro řezání mědi a mosazi; Micro-weld

• Doplňkový řezací balíček: Highspeed Eco (fúzní řezání, nerezová ocel střední tloušťky) s až 70% snížením spotřeby řezacího plynu a až 100% zvýšením průchodnosti plechů

• Automatický měnič trysek: 21 pozic; automatická výměna/čištění/resetování v závislosti na materiálu/procesu; snižuje nároky na nastavení a manipulaci

• Drop&Cut: Integrovaná kamera; přiřazuje živý obraz zbytkového plechu k geometrii dílu; živý náhled řezání; pro základní použití není nutné samostatné programování

• Kamera pro monitorování procesu: Sledování přední oblasti (~2,5 m); dálkové pozorování; předběžné vyhodnocení výsledků; výstup videopřenosu na externí monitor

• Manipulace s paletami/materiálem (integrovaná do stroje): Automatický podélný měnič palet; nakládání/vykládání paralelně s obráběním; přístup k paletám ze tří stran

Doplňkové vybavení

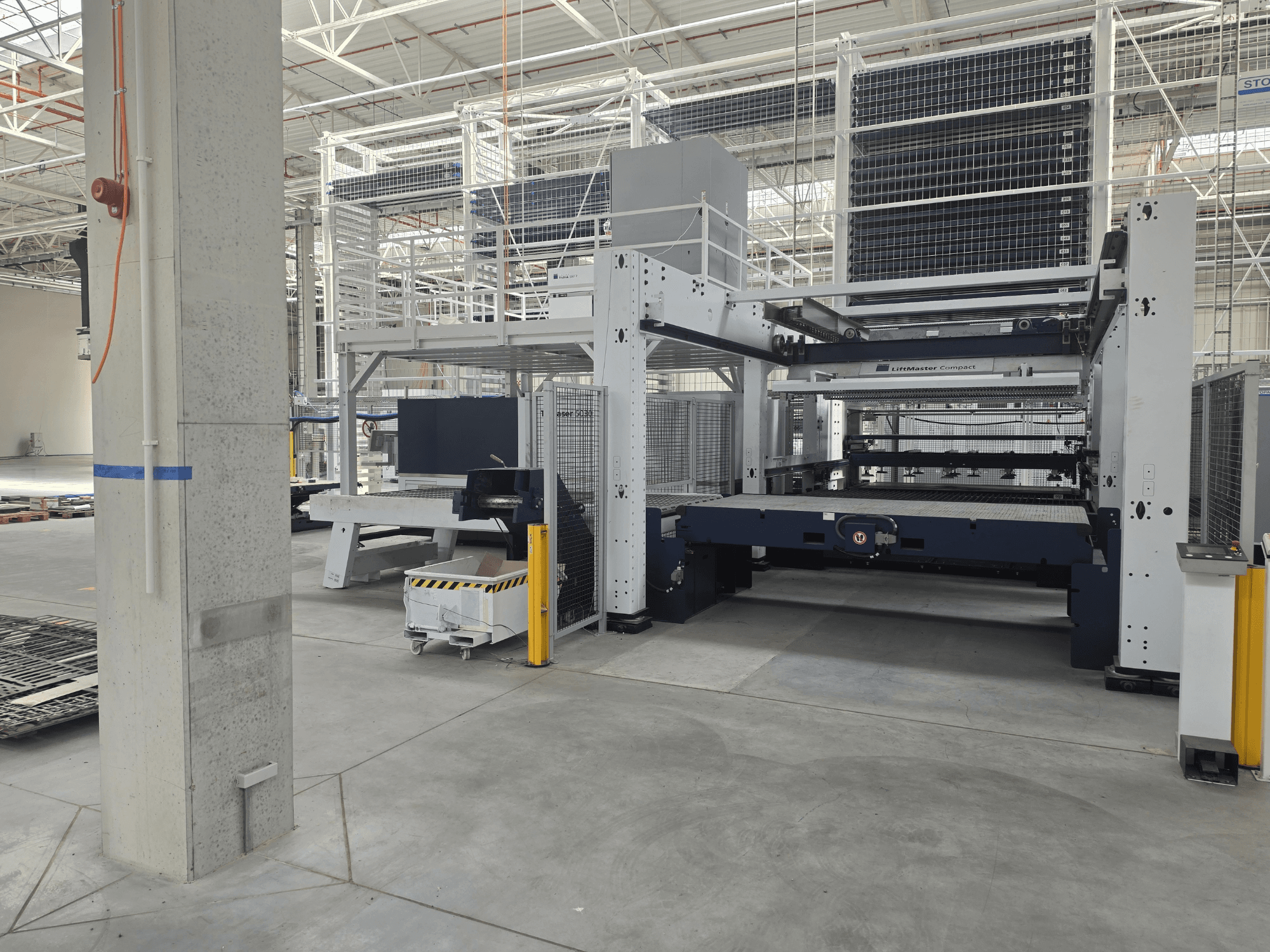

• Automatický nakládací a vykládací systém LiftMaster Compact 1530 (AL34)

  • Typ 1530; max. rozměry plechu 3 000 x 1 500 mm; min. rozměry plechu 1 000 x 1 000 mm

  • Max. tloušťka plechu 25 mm; max. hmotnost plechu 900 kg; max. vykládací hmotnost 900 kg

  • S rakovým zvedákem: max. tloušťka 25 mm; s rakovým zvedákem + pásovým systémem: max. tloušťka 15 mm

  • Minimální rozměry dílu s rakovým zvedákem: 150 x 150 mm

• Vybavení/volitelné příslušenství LiftMaster

  • Připojení ke skladu; prodloužený posuv palety ven ze stroje

  • Zařízení pro oddělování plechů; detekce dvojitých plechů; synchronní nakládání

  • Oddělování tenkých plechů (0,8–2,0 mm); nakládací stanice pro výšku stohu 90 mm

  • Nakládací chapadla pro konstrukční ocel, rozteč 67 mm, vyměnitelné hroty

  • Paleta na hotové díly; vykládací chapadla z konstrukční oceli, rozteč zubů 33,5 mm

  • Lineární provedení: lineární osa pro posuv rámu chapadel

  • Přídavná portálová stanice

• PartMaster na portálové stanici: ergonomické třídění hotových dílů a skeletů; vhodné pro tloušťku plechu do cca 12–12,7 mm

• Integrace skladu

  • Propojení se skladem STOPA; stroj připravený pro integraci automatizovaného skladu; rozhraní pro sklad

  • TC-CELL / modul TruTops Fab pro plně automatizovaný tok materiálu a výroby

  • Výměna dat o surovinách a hotových plechech

  • Bezpečnostní vybavení pro připojení ke skladu včetně druhého bezpečnostního světelného okruhu

  • Technické řešení a návrh systému od společností TRUMPF a STOPA
