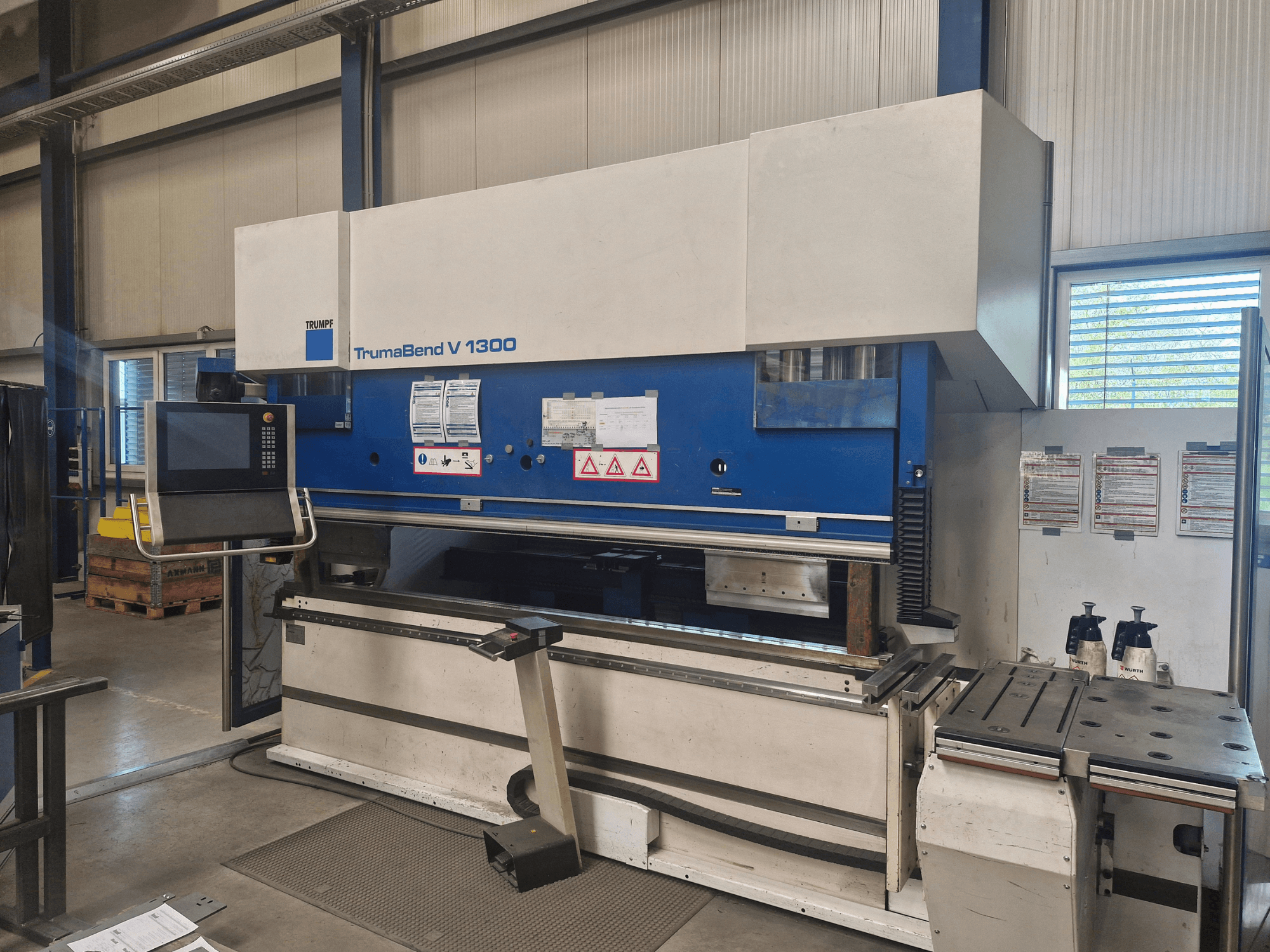

TRUMPF - TrumaBend V 1300DE-BEN-TRU-2005-00001

• Volný průchod pilířem: 2690 mm

• Hloubka hrdla: 420 mm

• Šířka stolu: 120 mm

• Instalační výška: 385 mm (standardní) / 615 mm (prodloužená výška)

• Pracovní výška (s matricí 100 mm): 1,5 m: 1050 mm (se 100 mm)

• Zdvih nosníku: 215 mm (standardní) / 445 mm (prodloužená výška)

• Přesnost polohování paprsku: 0,005 mm

• Sklon nosníku: ±10 mm

• Rychlost osy Y při rychlém pohybu / práci / návratu: 220 / 0,1-10 / 220 mm/s

• Zdvih osy X: 600 mm; přesnost polohování: 0,04 mm; rychlost: 0-1000 mm/s; max. rozsah zpětného rázu (X): 860 mm

• Zdvih osy R: 250 mm; přesnost polohování: 0,08 mm; rychlost: 0-330 mm/s

• Zdvih osy Z: 2400 mm; přesnost polohování: 1,00 mm; rychlost: 0-1000 mm/s

• Osa I: Dolní posun nástroje (pneumatický nebo CNC řízený)

• V-osa (korunování): V-osy: 1: Ruční nebo CNC řízená

• Řízení: TASC 6000 s 15" TFT obrazovkou.

• Úložiště: 2 × 40 GB pevné disky

• Rozhraní: Paralelní, RS232, USB, Ethernet

• Elektrické připojení (připojená zátěž): 23 kVA

• Pneumatické připojení: 6 ± 1 bar

• Objem hydraulického oleje: 208 litrů

• Vstupní napětí (měřené):: 401 V (cílová hodnota 400 V)

• Řídicí napětí (naměřené): 25,70 V (cílová hodnota 24 V)

• Posuv/čas po doběhu: 5 mm (při 220 mm/s) / 33 ms

• Celkový počet hodin stroje (05.03.2026): 57,547 h

• Celkový počet hydraulických hodin (05.03.2026): 30,627 h

Další vybavení

• Bezpečnostní systém BendGuard

• Včetně nožního spínače

• Volitelně k dispozici: ACB Měřicí nástroje

• Válec Hydraluk je mírně netěsný, ale stále funguje
