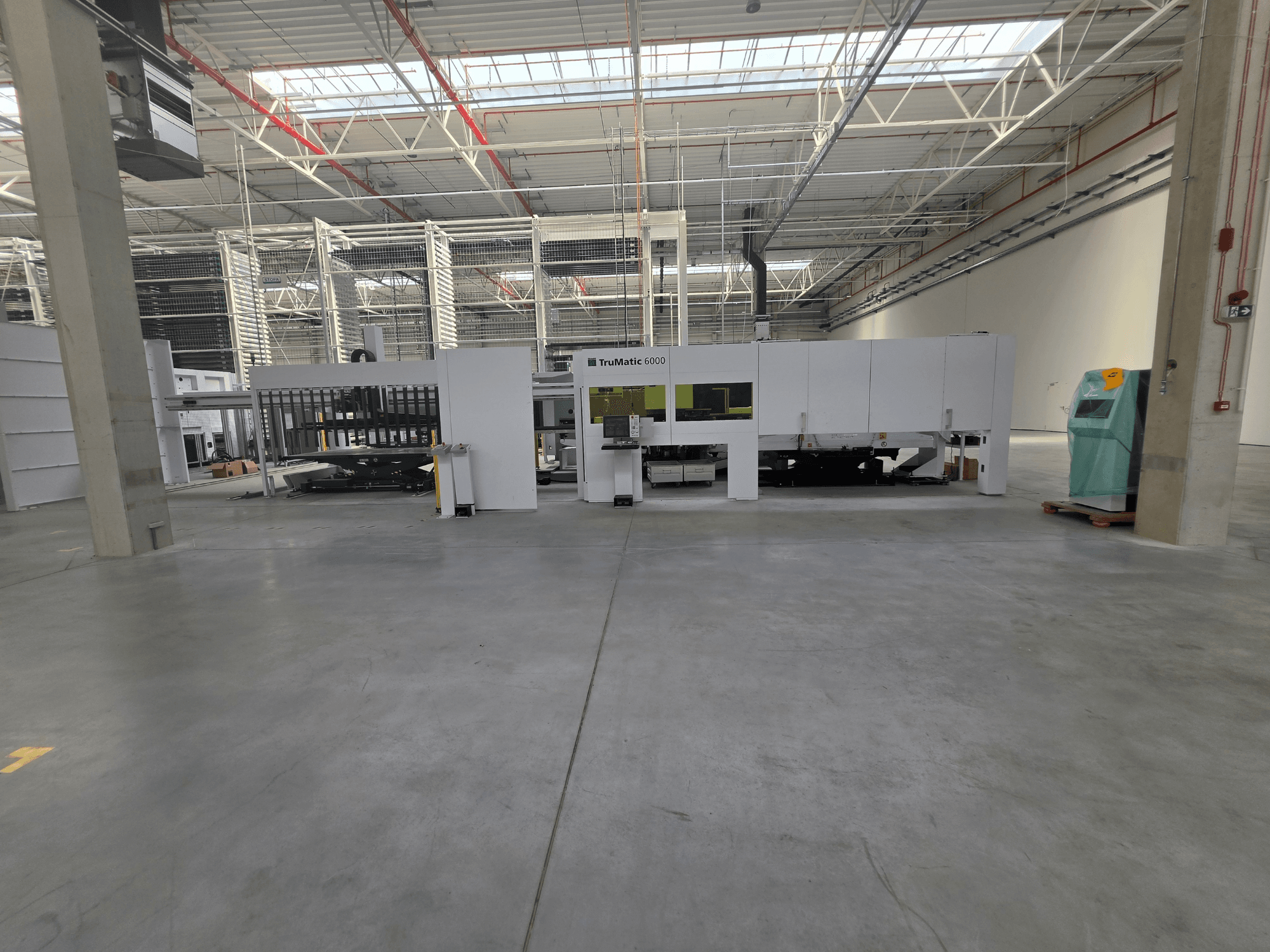

TRUMPF - TruMatic 6000-1600 fiberPL-PUN-TRU-2022-00001

• Laserový zdroj: pevnolátkový laser TruDisk 3001, 3 000 W, vedení paprsku optickým vláknem (10 m), kompaktní řezací hlava, ochrana proti kolizi, ochranné sklo, uzavřené vedení paprsku, programovatelný tlak řezacího plynu

• Řízení/OS/Rozhraní: Rexroth IndraMotion MTX CMP70; Windows Embedded; 17palcový dotykový displej; 4 GB programové paměti; 320 GB pevný disk; USB; RJ45 10/100 Mbit/s; internetová dálková údržba; integrovaná technologická databáze; správa NC programů; plánování výroby; automatické vypnutí stroje; síťové připojení pro programovací/výrobní systémy

• Pracovní prostor:

  • Děrování (bez přemístění): 3 050 x 1 550 mm

  • Laserové řezání (bez přemístění): 3 050 x 1 550 mm

  • Kombinované (bez přemístění): 2 500 x 1 550 mm

  • Kombinované (s přemístěním): 3 050 x 1 550 mm

  • Max. tloušťka plechu: 6,4 mm; max. hmotnost obrobku: 230 kg

  • Max. rozměry dílu přes klapky: 500 x 500 mm (laser) / 500 x 500 mm (děrování); přes skluz: 80 x 50 mm

• Osy/výkon:

  • Pohony: Bezúdržbové střídavé servomotory (X/Y/C); elektrohydraulická děrovací hlava

  • Maximální rychlosti: X 90 m/min; Y 90 m/min; souběžný pohyb 108 m/min; osa C 330 ot./min (děrování/závitování)

  • Frekvence: Max. děrování při E = 1 mm: 917 zdvihů/min; značení: 2 800 zdvihů/min

  • Přesnost: Pa ±0,1 mm; Ps ±0,03 mm; minimální krok 0,001 mm

• Děrovací jednotka:

  • Síla: 180 kN; elektrohydraulická hlava; otočný jednoúrovňový držák nástroje

  • Obvod nástroje: děrování 76,2 mm; tváření 101,6 mm; volitelně 110 mm

  • Doba výměny: základní 3,2 s; MultiTool 0,3 s

  • Magazín: 25 lineárních pozic; standardně 22 nástrojů; až 220 s MultiTool

  • Upínací zařízení: 3 hydraulická; plně otočné nástroje; programovatelný přidržovač polotovaru; kompenzace délky nástroje; mazání razníku; odvod třísek s automatickým vyprazdňováním trubky a odhadem hladiny naplnění; počítadlo zdvihů; monitorování hladiny maziva nástroje; kompatibilní s WhisperTools

• Funkce tváření/děrování:

  • MultiTool; MultiBend; tváření závitů (M2,5–M10); značení/ražba povrchu; svisle pohyblivé upínací čelisti

  • Max. MultiBend: šířka 55 mm; výška včetně materiálu 25 mm; úhel až 90°

  • Automatické mazání při tváření závitů; počítadlo závitů

• Možnost laserového řezání (max. tloušťka):

  • Měkká/konstrukční ocel: až 6 mm (O2 nebo N2)

  • Nerezová ocel: až 6 mm (N₂)

  • Hliník: až 5 mm (N₂)

• Laserové funkce: NitroLine; FocusLine; FastLine; FlyLine; ControlLine; detekce odřezků; vyhazovací válec pro laserem řezané díly; protokol událostí laseru; automatické nastavení výšky řezací hlavy

• Standardní vybavení stroje a bezpečnost:

  • Pevný svařovaný rám ve tvaru písmene C; souřadnicový vodicí systém; lineární zásobník nástrojů

  • 3 hydraulické upínací svorky; programovatelné přemístění; nožní spínač pro uzavření svorek

  • Ochrana proti záření u řezací hlavy; dvě klapky na díly o rozměrech 500 x 500 mm se senzory

  • Kuličkové stoly; dva zásobníky na hotové díly; zásobník na třísky

  • Kompaktní odsávací a filtrační jednotka

  • Vodní a vzduchové chlazení (stroj a laser)

  • Počáteční naplnění hydraulickým olejem

  • Dvouúrovňové bezpečnostní světelné závory; rychlé vypnutí pohonu; ochrana proti rozptýlenému laserovému záření

  • Pravý vnitřní polohovací kolík; označení CE a prohlášení o shodě

Doplňkové vybavení

• Inteligentní monitorování razníku

  • Optické sledování posledního děrovacího cyklu; detekce zlomení razníku; automatická kontrola před výměnou nástroje

• Doplňkové/pokročilé upínání

  • Přídavné upínací prvky pro tenké plechy; samostatně otevíratelné upínací prvky; vertikálně posuvné upínací prvky (max. vertikální zdvih 12 mm); automaticky zavíratelný držák upínacího prvku s optickým senzorem

• Pneumatický držák polotovarů

  • Dva pneumatické válce (vlevo/vpravo od děrovací hlavy); fungují nezávisle na nainstalovaném nástroji

• Balíček pro zpracování tenkých plechů

  • Kartáčové stoly pro citlivé materiály; vertikálně pohyblivé opěrné kuličky; vyfukovací nástroje pro malé díly; detekce vyboulení plechu

• Dopravník třísek

  • Automatický dopravník třísek; výklopná nádoba na třísky pro delší bezobslužný provoz

• SheetMaster 3000 x 1500 mm (AK04) – automatické nakládání a vykládání plechů

  • Max. rozměry vykládaného plechu 3 000 x 1 500 mm; min. 600 x 370 mm; tloušťka 0,5–8 mm; max. hmotnost plechu 230 kg

  • Maximální rychlosti: X 180 m/min; Z 30 m/min; bezúdržbové digitální servopohony

  • Paralelní nakládání/vykládání; oddělení plechů; podpora polohování; monitorované vykládání laserem řezaných dílů; oblast monitorovaná skenerem

• GripMaster 3 000 × 1 500 mm – automatické vyjímání skeletů

  • Max. rozměry skeletu 3 000 x 1 500 mm; tloušťka až 8 mm; hmotnost až 230 kg

  • Max. výška stohu 230 mm; hmotnost stohu skeletů až 2 000 kg

  • Senzory monitorující chapadla; automatické stohování; naklápěcí paleta na skelet; vyjímání téměř souběžně s nakládáním dalšího plechu

• Systém vozíků s dvojitou kolejnicí – velkoformátový

  • Dvojité nakládací/vykládací vozíky; max. nakládací kapacita 3 000 kg; max. vykládací kapacita 3 000 kg

  • Horní hrana vozíku 747 mm; spodní 290 mm; výška nakládky/vykládky europalety až 200 mm (horní/spodní)

  • Dvojnásobná kapacita surovin; přívod dvou materiálů; zvýšená kapacita hotových dílů

  • Podpora třídění dílů pomocí SheetMaster; ruční nakládání/vykládání vozíků souběžně s výrobou

  • Adaptabilní kolejnice; zapuštěné nebo podlahové konfigurace

• Integrace skladování

  • Skladové rozhraní; automatické propojení se skladem materiálu

  • Integrace systémů TruStore a STOPA; připojení k úložišti TC-CELL / TruTops Fab Module

  • Automatizovaný výrobní a materiálový tok; výměna dat o surových a hotových plechech

  • Bezpečnostní systém propojený se skladem; dodatečná oblast ochrany před světlem; bezpečnostní oplocení tam, kde je to nutné

• Nástroje a příprava nástrojů

  • Kazety RTC včetně lisovacích desek; nízká hmotnost; schopnost vysokého zrychlení; bezpečné uchycení těžkých nástrojů; ergonomická rukojeť

  • Systém broušení nástrojů QuickSharp s automatickým měřením délky nástroje; vhodný pro přebroušení razníků a nástrojů WhisperTools; prodlužuje životnost nástrojů

  • Systém nastavení a měření razníků QuickSet: kontrola vůle mezi razníkem a matricí; měření délky razníku; stanovení rozsahu broušení
