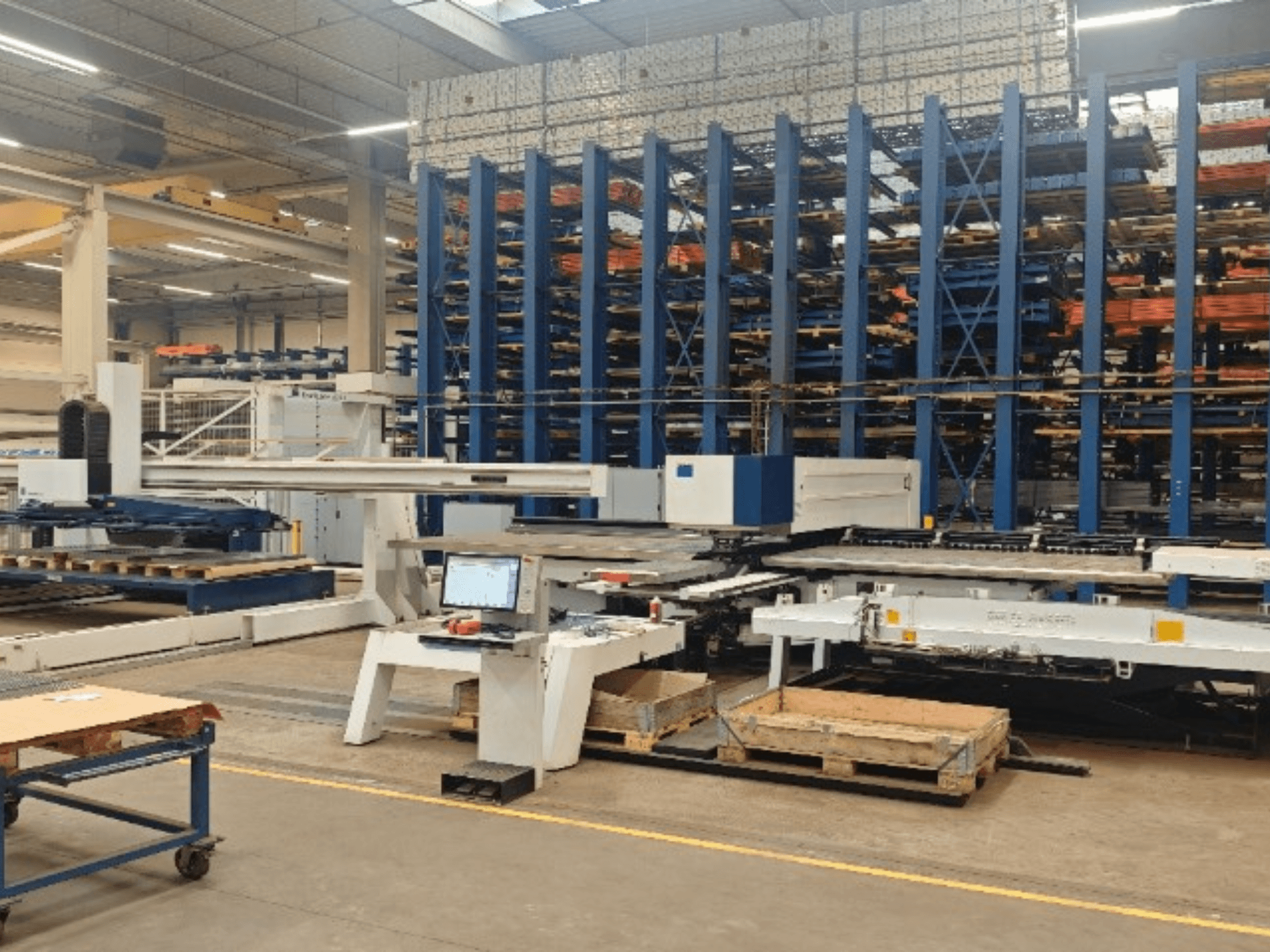

TRUMPF - TruPunch 5000 S12CZ-PUN-TRU-2016-00002

• Max. hmotnost obrobku: 280 kg

• Max. síla odtrhovače: 20 kN

• Programovatelná síla odtahovače: cca 4,5–20 kN

• Aktivní matrice (volitelné vybavení) – max. zvedací síla: 220 kN

• Aktivní lisovací forma (volitelné vybavení) – zrychlení v ose Z2: 14 m/s²

• Aktivní matrice (volitelné vybavení) – max. rychlost: 4 m/min

• Max. frekvence zdvihu (děrování, rozteč otvorů 1 mm): 1350 1/min

• Max. frekvence zdvihu (značení): 3000 zdvihů/min

• Max. rychlost osy X: 100 m/min

• Max. rychlost osy Y: 60 m/min

• Max. rychlost os X/Y současně: 116 m/min

• Max. zrychlení osy X: 22 m/s²

• Max. zrychlení osy Y: 10 m/s²

• Otáčky osy C, závitování/tváření závitů: 500 ot./min

• Počet pozic v lineárním zásobníku: 25

• Počet nástrojů/uchopovačů: 21/4

• Počet nástrojů/uchopovačů MultiTool: 21–210/2

• Počet uchopovačů, standardní/maximální: 4/4

• Odběr dílů – max. rozměry dílu – výstupní žlab, děrování (standard): 500 x 500 mm

• Max. rozměry odebíraných dílů – pevný výstup, děrování s opěrným stolem: 80 x 50 mm

• Doba cyklu – doba výměny nástroje, standardní nástroj (mezi stanicemi): 2,8 s

• Doba cyklu – doba výměny nástroje MultiTool: 0,3 s

• Přesnost odchylky polohy Pa: ±0,1 mm

• Přesnost – střední rozptyl polohy Ps: ±0,03 mm

• Ovládání: barevný monitor, TFT: 17"

• Ovládání pomocí dotykové obrazovky: Ano

Doplňkové vybavení

• Skladovací systém

• Sada nástrojů (podrobnosti neuvedeny)
