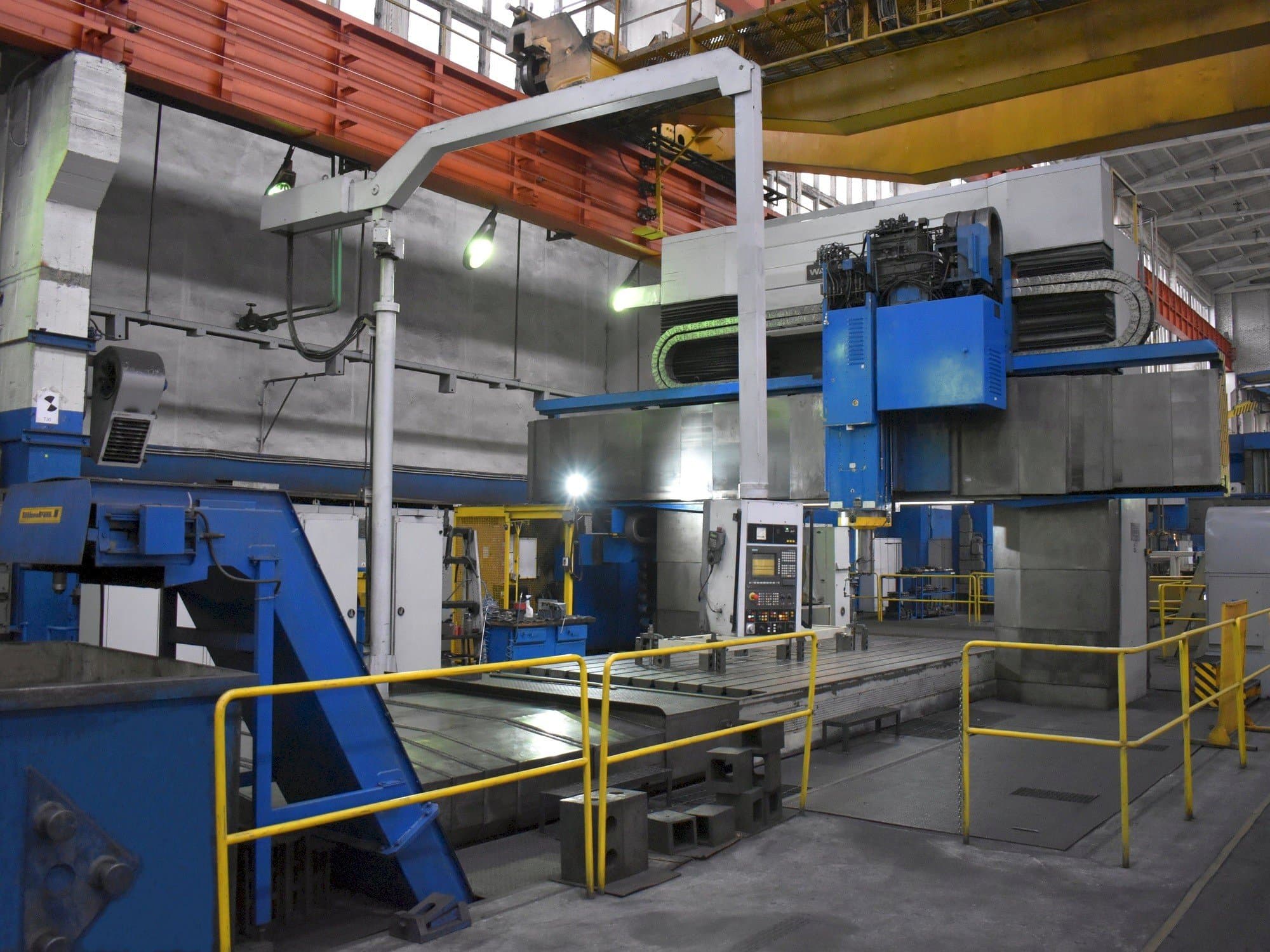

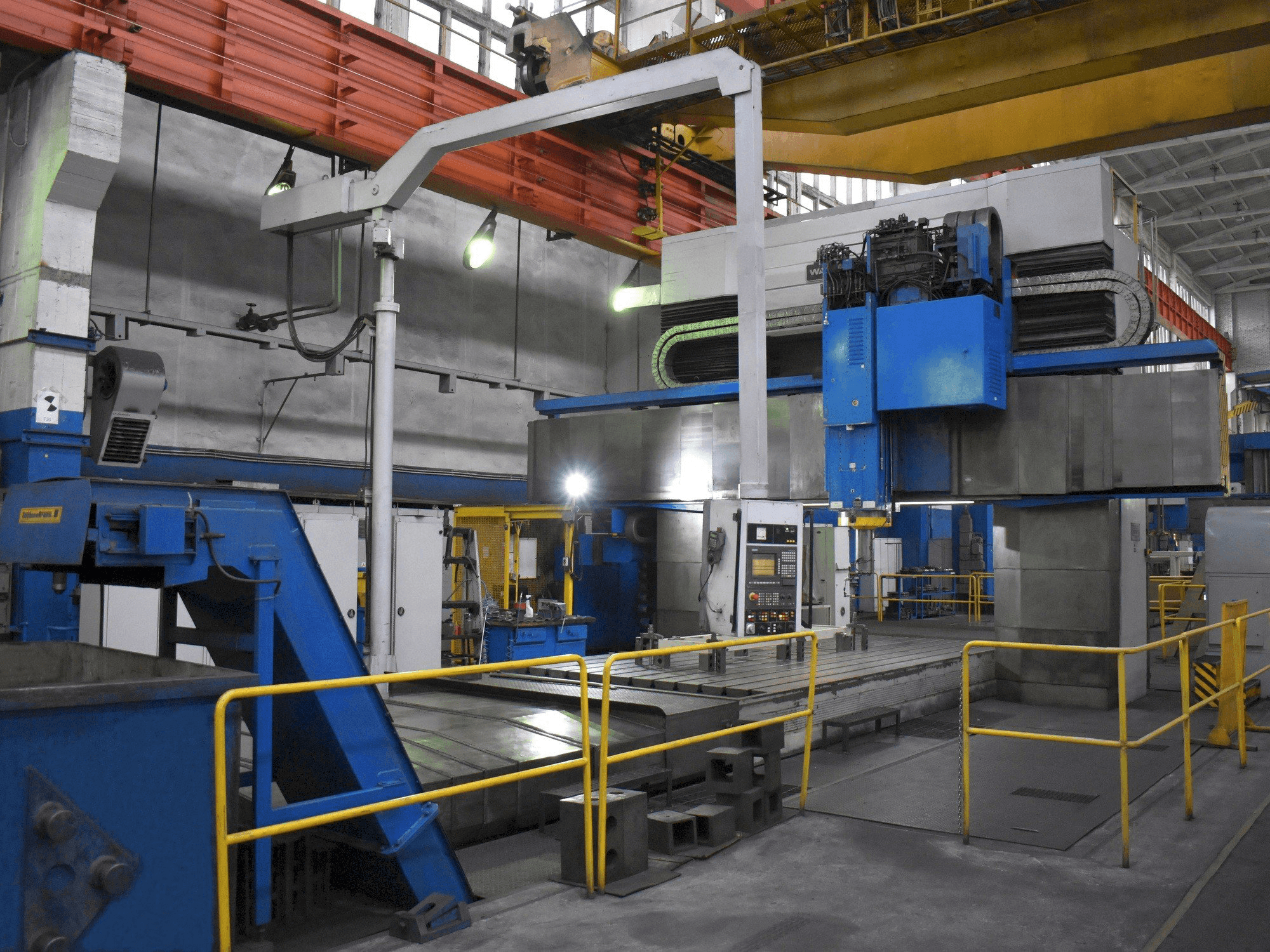

WALDRICH COBURG - 17S 10FP 300 NCPL-MIL-WAL-1989-00001

Výhody stroje

Kvalitativní výhody stroje

• Zařízení pro automatickou výměnu nástrojů:
• 1 zásobník řetězu na levé straně stroje, sloty držáku nástrojů iso 50 a iso 60
• Vzdálenost mezi drážkami držáku nástroje: 165 mm
• Dvojité uchopovací čelisti jsou přípustné
• Přípustná délka nástroje 600 mm
• Přípustný průměr nástroje 500 mm
• Stopka nástroje iso 50 (kleština)
• Stopka nástroje iso 60 (kleština)
• Posuv nástroje k hlavnímu vřetenu, objímkám a úhlovým nástavcům
• Výměna nástroje se provádí na levém stojanu

Technické výhody stroje

• Výška stolu nad podlahou: 500 mm
• Šířka stolu: 3000 mm
• Délka pevného jednoho stolu: 6000 mm
• Počet t-drážek: 15, vzdálenost t-drážek: 250 mm, šířka t-drážky 28h8 mm
• Vzdálenost mezi stojany = šířka frézování: 3300 mm
• Maximální vzdálenost mezi stolem a koncem vřetena při zasunutých saních vřetena: 2500 mm
• Dosahy, pojezd: stůl: 6700 mm, příčný nosník vertikálně: 2000 mm, vřeteno frézovacích saní horizontálně: 1000 mm
• Průměr vřetena v předním ložisku: 170 mm, max. Výkon hlavního hnacího motoru 75 kw
• Rozsah otáček vřetena: 1. Převodový stupeň 5 - 2000 ot. /min, 2. Stupeň 5 - 240 ot. /min. , 3. Stupeň 10 - 480 ot. /min. , 4. Stupeň: 50 - 2000 ot. /min.
• Držák nástroje iso 60, automatické upínání nástroje kleštinou

Informace navíc

plně renovován v roce 2009. Stroj je ve velmi dobrém provozním stavu, připraven k testům. Úplná dostupná dokumentace.
