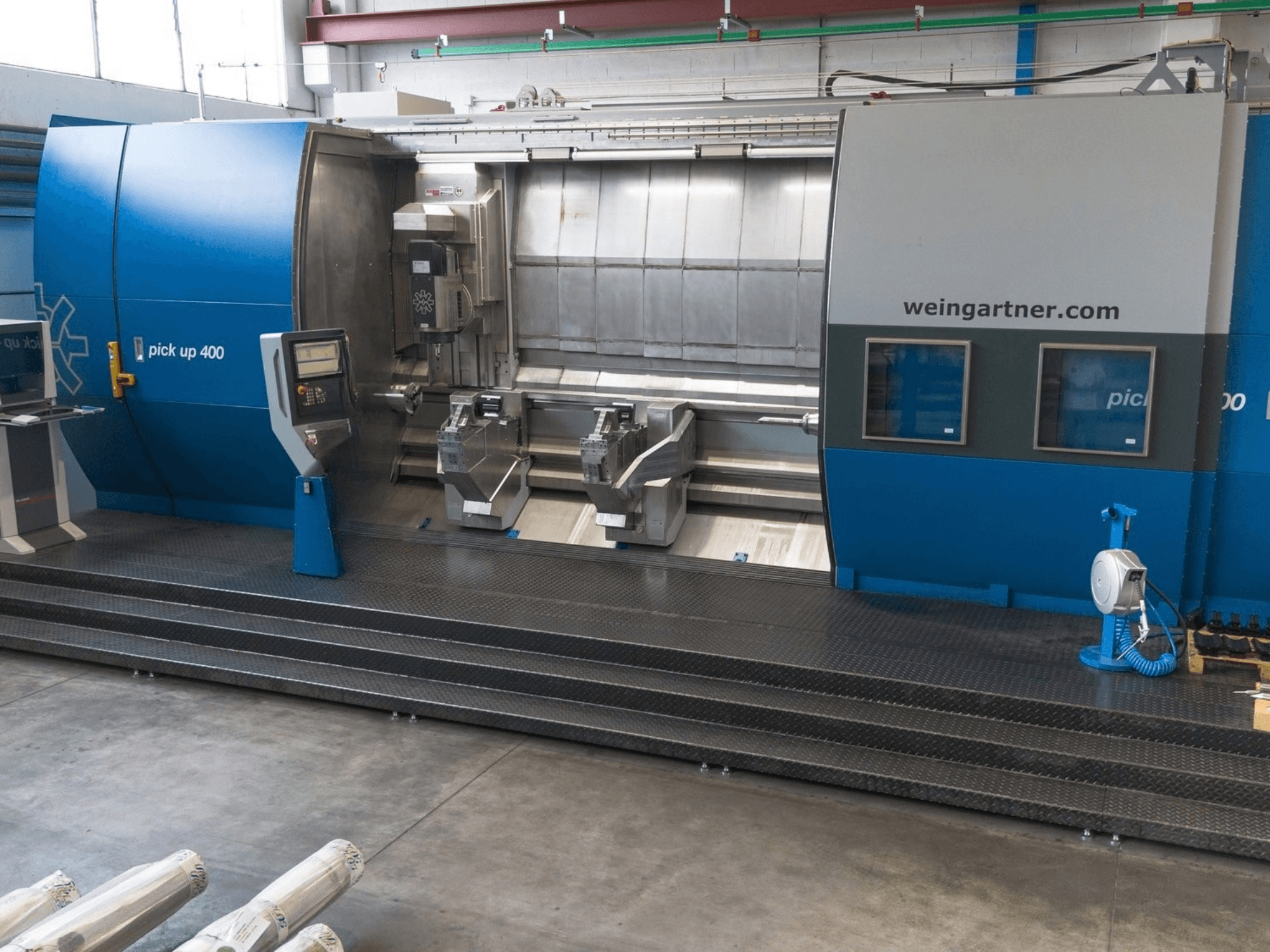

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Řízení: Řada Siemens 840D (NCU 720.3), dotykový displej OP19 + dotykový panel Siemens TP700

• Simultánní obrábění: 5 os; soustružení v ose B

• Kapacita obrobku: max. délka mezi hroty 4 000 mm; max. průměr pro frézování 180 mm; velikost upínacího sklíčidla Ø 260 mm

• Napájení: 3 × 400 V / 50 Hz; hlavní pojistka cca 200 A

Osy

• X: pojezd 450 mm; rychlopohyb 20 m/min

• Y: pojezd −80 / +150 mm; rychlopohyb 20 m/min

• Z: rychlopohyb 25 m/min

• B: rozsah otáčení ±45°; max. rychlost otáčení 90°/s; upínací moment 5 000 Nm

• C: max. otáčky 50 ot./min; max. točivý moment 1 740 Nm (trvalý provoz) / 2 580 Nm (40 % zatížení)

• W (posuv koníka): rychlý posuv 15 m/min

• VZ1 / VZ2 (pojezdy podpěr): rychlý posuv 15 m/min

Soustružnická / frézovací jednotka

• Jednotka: UFE-400; vřeteno nástroje: MDFK

• Výkon: 45 kW (trvalý) / 70 kW (40 % zatížení)

• Max. otáčky vřetena: 14 000 ot./min; jmenovité otáčky: 1 560 ot./min

• Točivý moment: 275 Nm (trvale) / 430 Nm (40 % zatížení)

• Uchycení nástroje: HSK 100‑T (kompatibilní s HSK 100‑A / HSK 100‑T); přídavné uchycení: Capto C8

• Vnitřní chlazení: 80 bar; 20 l/min

Konik

• Hydraulicky ovládané upínací pouzdro; průměr 190 mm; zdvih 200 mm; kužel Morse MK6

Vybavení / konfigurace stroje

• Přední a zadní samostředící podpěry; nezávisle polohovatelné pomocí CNC

• 2 hranolové upínací podpěry pro frézování závitů

• Rozsahy čelistí upínacích podpěr: 15–30 / 30–65 / 65–140 / 140–200 mm

• Hydraulické upínací sklíčidlo SMW KNCS‑N 260 s rychlou výměnou čelistí

• Centrální mazací systém

• Plně uzavřená skříň stroje s poháněnými bezpečnostními dveřmi; kontrolní okénka Visiport

• Hydraulické a pneumatické systémy

• Příprava pro odsávání chladicí kapaliny a olejové mlhy

• Elektronické ruční ovládání pro osy B/C/X/Y/Z

Software / řídicí funkce

• Siemens Safety Integrated; Profibus / Profinet; rozhraní OPC UA

• 5osé simultánní obrábění; soustružení po ose B; TRANSMIT / TRACYL

• Teplotní kompenzace X/Y

• Vzdálená diagnostika DNC; diagnostický systém WMDS; možnost telediagnostiky

• weinCAD EXTRUDER DESIGNER; WeinEXT – Praxis

Doplňkové vybavení

• Odvod třísek pomocí řemenového dopravníku

• Systém filtrace chladicí kapaliny KF 200: nádrž 1 400 l; filtrace 40 µm; vysokotlaké čerpadlo 80 bar / 46 l/min; nízkotlaké čerpadlo 13 bar / 160 l/min; automatický odlučovač oleje

• Odsavač olejové mlhy: průtok vzduchu cca 4 000 m³/h

• Pracovní plošina se schody a zábradlím
